防静电接地验收国标细则 室内地板接地+室外接地网检测项目全解读

惠州所有工贸企业防静电工程竣工验收、第三方ESD验厂、安监例行检查，均执行GB50944-2013国标，验收分为三大板块：防静电地板铺装验收、室内接地系统验收、室外防静电接地网装置验收，三项全部合格方可竣工，任意一项不合格不予通过验收。

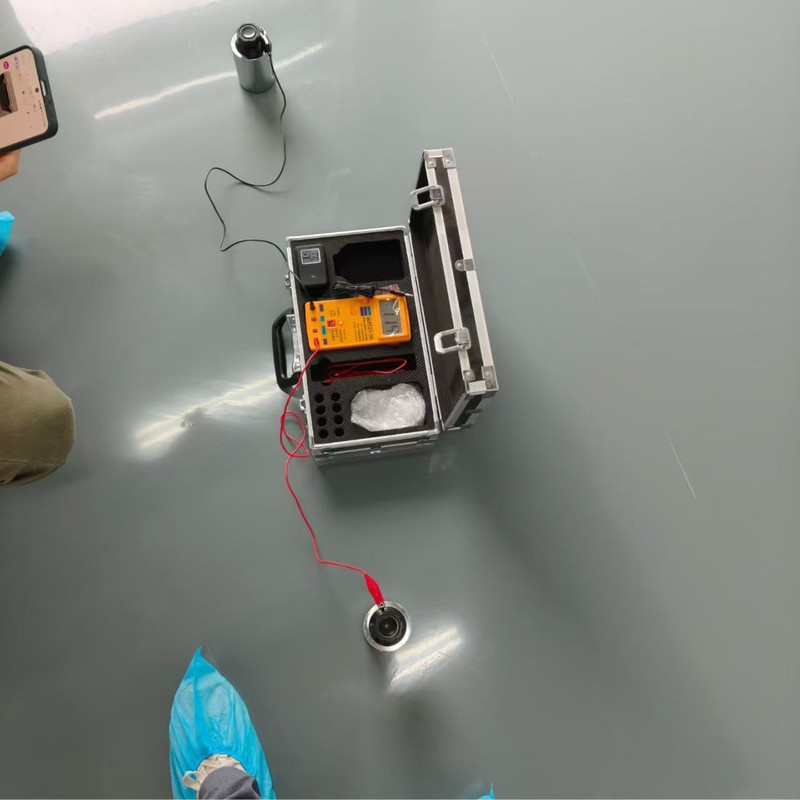

一、防静电地板铺装验收：板面平整无晃动、缝隙均匀，导电配件齐全，板块之间导电互通，无私自拆除导电垫片、隔断导电链路施工行为；二、室内接地系统必检项目：接地铜箔搭接宽度、接地铜线线径、支架接地接点密度、全域等电位差值、地板表面静电阻值，常规车间阻值10⁶-10⁹Ω，精密车间阻值严控区间更小，接地支线无接头、无破皮；三、室外防静电接地网必检项目：接地网埋设深度、接地极数量、地网与防雷地网间距、焊接防腐质量、全域接地电阻数值、接地引出线抗拉防水性能。

国标硬性红线：1、防静电独立室外接地网，和建筑防雷接地极间距≥20m，场地受限必须加装等电位隔离器；2、普通工业车间室外接地电阻≤4Ω，易燃易爆、精密电子车间≤1Ω；3、每100㎡防静电地面，室外接地引出接点不少于2处。
