全行业防静电接地标准汇总：室外独立接地网合规施工要点
在精密电子、军工弹药、石油油气、锂电能源、实验室屏蔽机房等特殊场景中，静电防护与接地工程是安全生产、顺利验厂、设备稳定运行的核心基础。很多企业仅重视室内防静电地板、地坪、铜箔布设，却忽略室外独立接地网的标准化施工，导致阻值漂移、杂波干扰、静电积聚、验厂不合格等问题。
防静电接地工程属于强标准、强规范工程，不同行业对应专属国家标准、国军标、行业标、团体标及国际标准。本文汇总QJ航天标准、GJB军工标准、SY石油行业标准、国内ESD团体标准、澳洲国际标准全体系规范，结合室外独立接地网施工要点、常见误区、验收参数，为各类厂区防静电整改提供合规参考。
一、全行业防静电接地权威标准体系（最全汇总）
目前国内工业、军工、石油、电子、锂电、实验室防静电接地施工及验收，必须遵循以下五大标准体系，覆盖绝大多数行业验厂审核依据：
1、QJ航天行业标准（精密电子静电防护基础规范）
适用于精密仪器、电子元器件、防静电工位、操作系统防护，是电子制造业基础执行标准：
QJ 2245-1992《电子仪器和设备防静电要求》、QJ 1693-1989《电子元器件防静电要求》、QJ 1950-1990《防静电操作系统技术要求》、QJ 2177-1991《防静电安全工作台技术要求》。
2、GJB国军标标准（军工、弹药、能源防爆最高规范）
军工、涉密场地、弹药仓库、特种能源车间执行严苛国军标，对接地纯净度、阻值稳定性、抗干扰能力要求极高：
GJB 2527-1995《弹药防静电要求》、GJB 9852.10-2020《能源器材选型技术要求 第10部分：防爆静电接地电阻测定仪》、GJB 3007-1997《防静电工作区技术要求》、GJB 3007A-2009《防静电工作区技术要求》、GJB 9336-2018《地地导弹武器系统防电磁脉冲接口通用要求》。
3、石油SY行业标准（油气田防爆防静电专属规范）
石油、化工、油气场站、储罐管道等易燃易爆场景，必须执行石油行业专属接地设计标准：
SY/T 0060-1992《油田防静电接地设计规定》、SY/T 0060-1992(条文说明)《油田防静电接地设计规定》、SY/T 0060-2010《油气田防静电接地设计规范》、SY/T 0060-2017《油气田防静电接地设计规范》（现行最新版）。
4、澳洲国际标准（涉外、进口设备通用规范）
外资企业、进口精密设备、涉外项目静电防护，适配国际通用标准：
TR 61340.5.1-2005《静电学．电子设备的静电防护．一般要求》。
5、国内ESD团体标准（工业全场景通用验收依据）
覆盖机房、锂电、地坪、材料、管理体系、电子工业全领域，是目前民企验厂主流标准：
T/ESD 2004-2023《防静电接地通用规范》、T/CEIA ESD1002-2020《电子工业防静电系统通用要求》、T/CEIA ESD1007-2024《锂离子电池生产静电防护要求》、T/ZSECA 004-2020《静电防护管理体系通用要求》、T/JSQA 145-2022《铝质防静电活动地板》、T/QGCML 1274-2023《不发火防静电防爆地坪材料》、T/ESD 3012-2023《热塑性本征静电耗散高分子材料防静电性能要求》。
二、室外独立接地网核心作用（合规必备）
室外独立接地网是完全脱离建筑防雷地、动力地、基础钢筋地的纯独立人工接地系统，全程物理隔离、不混接、不串联。相比普通共用接地，独立接地网接地阻值更稳定、地电位更均衡、无电网杂波干扰，可精准满足1Ω、4Ω、10Ω分级接地标准，适配军工、石油、精密机房、锂电防爆等高要求场景。
尤其针对惠州、珠三角高土壤电阻率、干燥砂石土质，普通简易接地无法达标，必须通过独立闭环地网+长效降阻工艺，实现超低阻、长期稳定的接地效果，完全符合全行业标准规范要求。

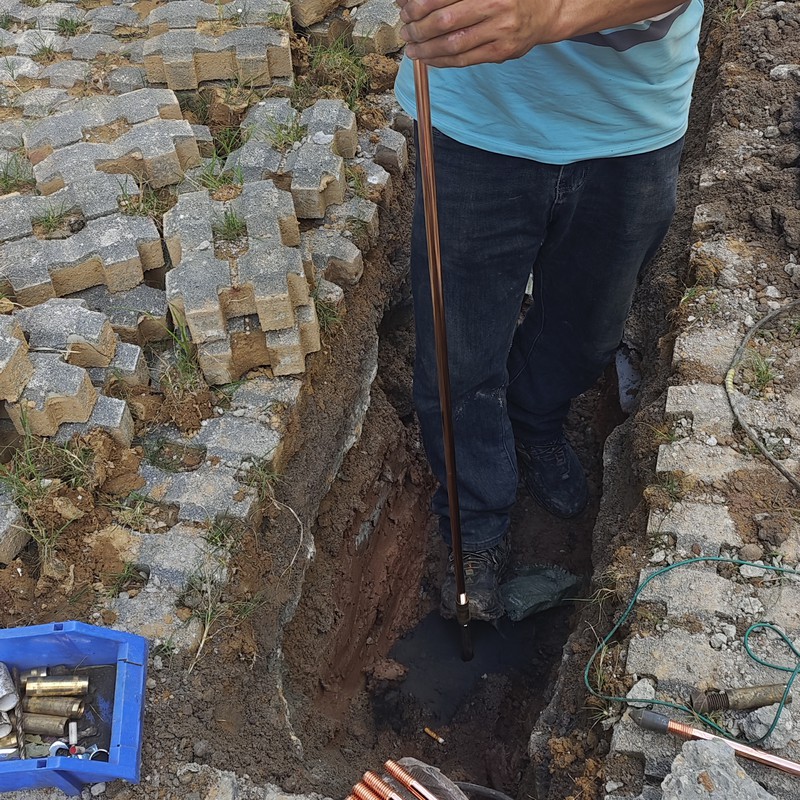

三、标准化施工核心要点
1、采用热镀锌角钢、扁钢搭建闭环接地网，规范埋深、极距，规避接地屏蔽效应；
2、高阻土质填充长效降阻材料，解决阻值偏高、后期漂移问题；
3、全程物理隔离入户，杜绝与动力、防雷地线混接，保证地网纯净；
4、全域做等电位跨接，消除电位差，避免设备信号漂移、静电击穿；
5、户外接地体做防腐防水处理，配置防水端子箱，适配户外长期使用。

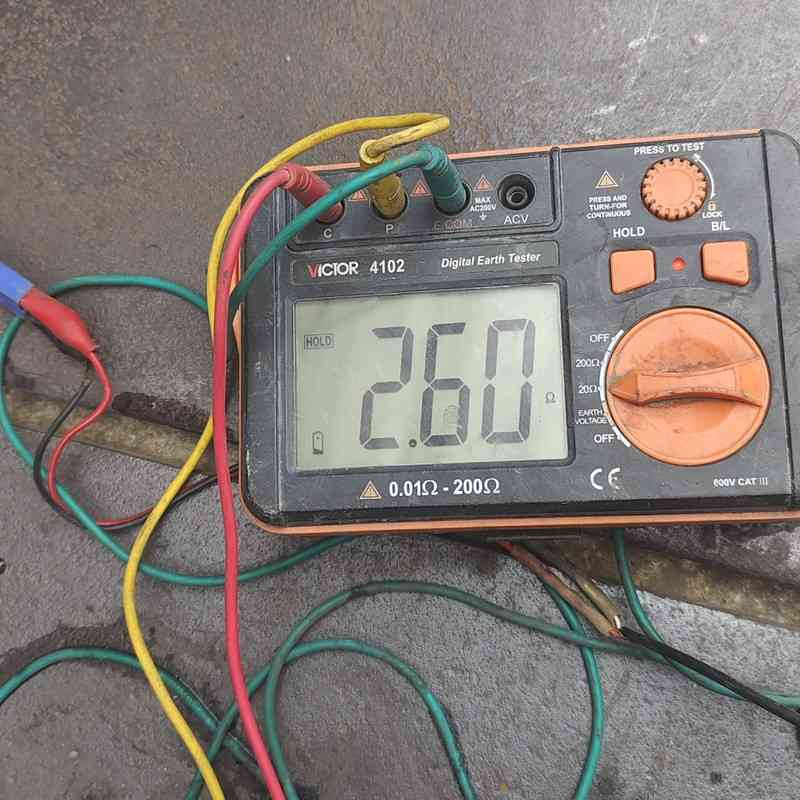

四、行业通用接地阻值验收标准
✅ 精密屏蔽机房、实验室、军工设备区：≤1Ω（超低阻接地）
✅ 电子厂、SMT车间、精密组装厂区：≤4Ω（常规防静电）
✅ 锂电、石油、化工防爆场景：≤10Ω（防爆安全标准）
五、常见施工违规误区
很多工程未对标GJB、SY、ESD标准施工，存在严重隐患：地线混接导致杂波干扰、无闭环地网导致静电泄放不均、高阻土质未做降阻处理、接地体锈蚀无防护、假独立接地隐性串联建筑地，最终造成验厂失败、设备损坏、安全生产隐患。
六、结语
防静电接地工程必须对标国军标、石油标、航天标、国际标、团体标多维度规范落地，室外独立接地网是高端场景静电防护的核心根基。只有施工合规、阻值稳定、系统纯净，才能彻底解决验厂不合格、设备故障、静电安全隐患等问题。
惠州市惠发科技有限公司专注珠三角全行业防静电接地工程，主营：1Ω超低阻独立接地网施工、高土壤电阻率降阻整改、军工/石油/锂电专项接地施工、ESD验厂整改、防静电地板地坪施工、老旧地网翻新、等电位跨接工程。严格对标全品类防静电标准施工，提供上门勘测、方案定制、施工验收一站式服务，资料齐全、验收通过率高。咨询热线：13923623651
