科研仪器工作接地规范｜精密设备专用工艺接地施工标准

在高校重点实验室、科研院所、企业研发中心项目建设过程当中，大量精密科研仪器出现零点漂移、标定失效、设备随机重启、基线不稳定等故障，很多运维人员优先排查设备硬件、软件程序、供电电源，反复检修依旧无法根除问题，最后才发现根源在于仪器工作接地系统建设不达标。普通建筑配电保护接地、防雷接地只解决人身安全、雷电泄放需求，无法为精密科研仪器提供纯净稳定的零电位基准，因此高端科研场景必须单独建设一套独立的仪器专用工艺接地系统，严格按照图纸图集落地每一处施工节点，不能套用普通民用建筑接地施工方案。

依据《JGJ 91‑2019科研建筑设计标准》《GB 50169‑2016电气装置安装工程接地装置施工及验收规范》《DL/T 475接地装置特性测试规范》相关条文要求，精密分析仪器、大型科研试验装置、高压检测类设备应当设置独立工作接地，严禁直接与动力配电PE地、防雷地、建筑主体钢筋自然接地体混用共地。普通民用保护接地电阻≤4Ω，仅满足人身防护；常规精密科研仪器工作接地要求稳定≤1Ω，高压局放、超高精度检测设备则必须达到＜0.5Ω超低阻标准，以此保障仪器长期运行过程中基准电位不发生偏移。翻阅科研接地工艺图集可以看到，整套系统分为室外人工接地装置、接地引出节点、室内总等电位汇流排、设备分支接地端子四大模块，每一个节点都有明确的施工详图，是现场施工、隐蔽工程验收的重要依据。

仪器工作接地的核心功能是稳压、稳基准。工厂车间大功率电机、变频器频繁启停，电网谐波、浪涌会持续耦合到大楼公共地网；如果精密仪器外壳、机架直接接入公共地网，设备主板、传感器采集模块会持续处在电位浮动环境下，直接造成仪器零点偏移、测量精度下降、标定数据丢失。独立工艺接地采用T2紫铜作为主体材料，通过规范的放热焊接工艺把全部导体熔接为一体，消除节点接触电阻隐患，搭配环形网格地网结构，让整套设备机架、外壳电位稳定归零，隔绝外部地网带来的电位扰动。

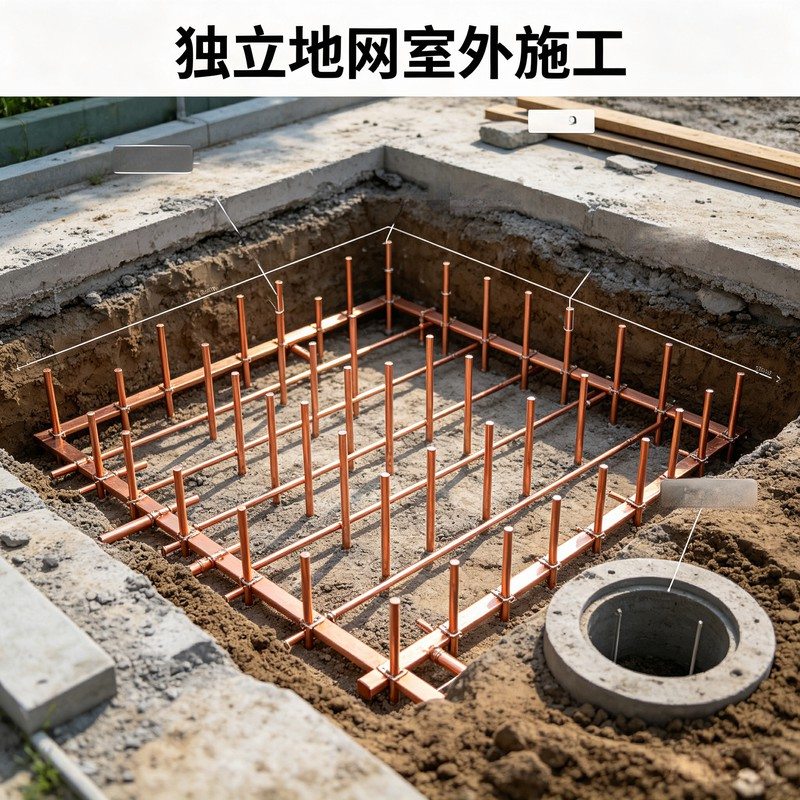

结合工艺图集详图，室外地网施工关键节点管控尤为重要。沟槽开挖严格按照图集放线定位，沟槽深度不小于0.8m，沟底清理碎石、硬块，接地网外缘闭合，四角加工为圆弧形，规避尖端散流问题。垂直接地紫铜极按照图集间距布设，极体垂直打入土层，顶部预留焊接操作空间，接地极之间采用50×5mm紫铜排水平连通；所有铜排对接、十字交叉、T型分支、接地极与水平排连接节点，全部采用放热焊接工艺作业。施工节点操作流程为：打磨清除导体表面氧化层，烘干模具驱除水汽，导体精准置入模具腔体，锁紧夹具密封，填入焊粉完成熔接，冷却之后拆除模具，检查焊口成型饱满无气孔、无渗漏熔渣，焊渣全部清理干净，焊接位置两层防腐处理，涂刷防腐沥青漆，保障地下节点长效防腐，避免后期出现节点氧化、阻值漂移问题。接地极周边按需填充降阻材料，分层回填素土并且夯实，回填土禁止混入建筑垃圾，按照图集要求预留接地测试井与断接卡，方便后期复测与系统拆分检测。

室内部分对照图集节点详图施工，室外独立地网通过不少于2路绝缘紫铜引出线穿保护管引入室内，接入专用仪器接地总汇流排，汇流排采用50×5mm紫铜排，绝缘支架固定安装，远离动力电缆桥架。每台精密仪器设备采用独立绝缘接地线单点接入汇流母排，禁止多台设备串联接地，规避地环路形成。仪器接地干线与动力供电电缆、信号电缆保持敷设间距，减少电磁耦合干扰，所有接地端子压接牢固，加装防松垫片，做好接地标识标牌，完整留存隐蔽工程影像、焊接节点照片、地网竣工图纸，作为后期验收、年审运维资料。

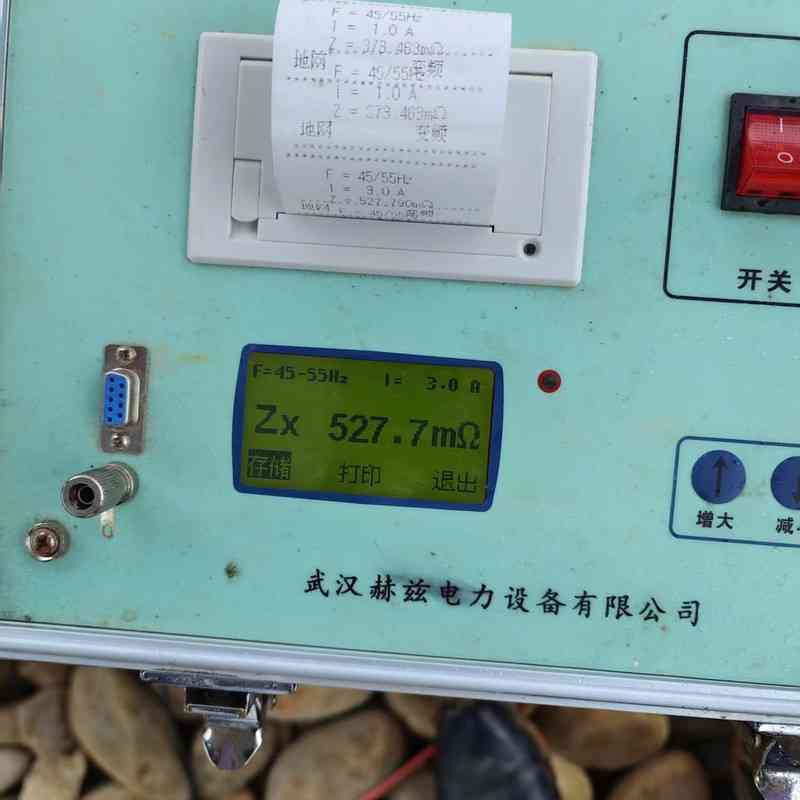

系统全部施工完成，不能只使用普通摇表简易测试，严格执行DL/T 475规范采用四线法开展接地电阻多点复测，确认接地电阻稳定达到设计＜0.5Ω或者≤1Ω指标，同步检测地电位差，排查潜在地环路隐患，全部指标合格方可交付使用。很多实验室后期接地阻值逐年升高，大多是前期焊接节点不规范、防腐不到位、材料选型降级造成，工艺接地工程不能只看竣工一瞬间达标，更要兼顾5‑10年长期阻值稳定性。

惠州市惠发科技有限公司专注科研仪器工作接地新建与整改项目，依托接地工艺图集指导现场标准化施工，针对精密分析仪器、高压试验平台、大型科研装置定制超低阻独立接地方案，严格落实室外地网熔接、室内汇流排布设、节点防腐防护全套工序，实测阻值稳定满足0.5Ω/1Ω技术指标，提供现场勘测、图纸深化、材料施工、检测配合、竣工资料一站式交付，服务各大科研院所、高校实验室、企业研发中心，联系电话：13923623651。
