科研实验室ESD防静电工艺接地标准｜精密器件静电防护接地工程

科研研发、半导体元器件测试、理化分析实验、无尘科研实验室场景当中，除了仪器工作接地、信号接地之外，还必须搭建完善的ESD防静电工艺接地系统。静电属于隐形风险，人体走动、物料摩擦、设备运转都会持续产生静电电荷，静电瞬间放电会造成精密芯片、传感元器件不可逆击穿，还会干扰精密测试基线，带来随机性实验异常，很多故障现象复现难度高，排查周期长，也是科研实验室审厂、体系验收的硬性核查项。ESD防静电工艺接地不能简单借用大楼普通保护接地，整套系统需要参考ESD接地专业工艺图集，从室外独立地网、接地引下线、室内全域等电位联结、接地端子各个节点严格管控施工质量，实现静电快速安全泄放，保障器件与实验安全。

依据IEC61340静电防护国际标准、GB 50169‑2016接地装置施工及验收规范、JGJ 91‑2019科研建筑设计标准，科研专用ESD防静电工艺接地和普通人身保护接地设计目标完全不同。普通配电保护接地以故障大电流泄放、人身安全防护为目标，接地电阻≤4Ω；而科研ESD防静电工艺接地追求电荷快速均衡泄放、全域电位均衡，不能出现局部静电电荷堆积。普通研发实验室ESD接地要求≤1Ω，超高精密屏蔽实验室、敏感器件测试平台需要达到＜0.5Ω超低阻接地指标。翻阅ESD接地工艺图集可以看到，整套防静电接地系统分为室外独立人工接地装置、接地引下线、室内LEB局部等电位网络、防静电地板接地网格、工作台接地端子五大组成部分，图集当中对紫铜材料规格、接地极排布、等电位铜排敷设间距、跨接节点做法均给出标准化详图，作为施工、隐蔽验收的技术依据。

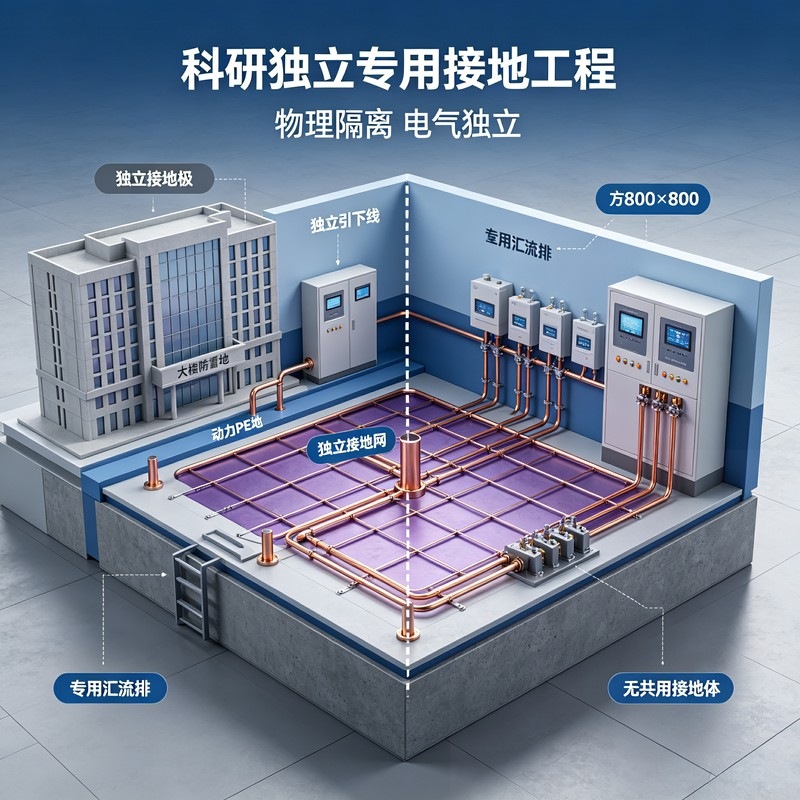

工程现场最常见错误做法，就是直接将ESD防静电接地接入大楼PE配电地、防雷地或者建筑主体钢筋。建筑钢筋依靠绑扎搭接，节点接触电阻不稳定，阻值随锈蚀逐年发生漂移；动力PE地网上存在大量设备启停带来的电位波动；防雷地在雷击瞬间会产生很高地电位抬升。一旦ESD接地和以上系统混接，不仅静电泄放效果大打折扣，还会把外部干扰引入实验室内部，造成器件损坏、实验数据异常。新建科研实验室ESD防静电接地优先建设独立紫铜地网，地网与大楼防雷、配电接地系统保持安全隔离距离，不共用接地极，不搭接建筑基础钢筋。

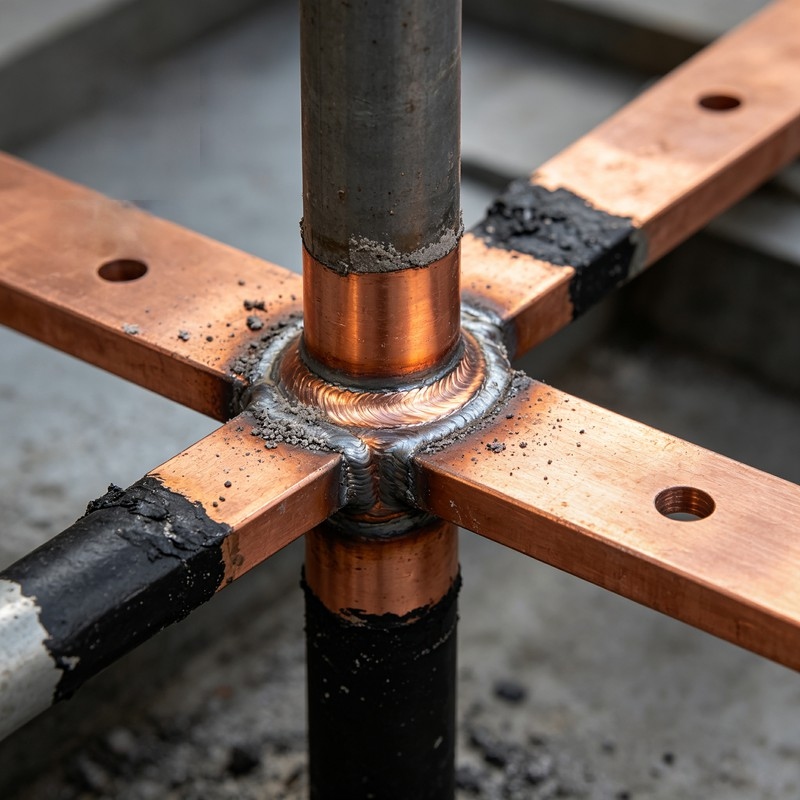

对照工艺图集详图开展室外地网施工，沟槽开挖深度不小于0.8m，沟底平整，清除石块杂物；垂直接地紫铜极按照图集间距布设，水平接地导体采用40×4mm紫铜排组成闭合环形地网；所有紫铜极、紫铜排之间的对接、十字、T字分支节点全部采用放热焊接熔接成型。节点施工流程：打磨去除导体表面氧化层，烘干石墨模具去除水汽，导体定位锁紧模具，加注焊粉完成放热熔接；冷却后拆除模具，检查焊口无气孔、无虚焊，清理焊渣之后，地下焊口位置做双层防腐沥青漆防护处理；接地极周边按照设计填充降阻材料，分层回填纯净素土并且夯实，设置接地测试井与可拆卸断接卡，方便后期分开检测ESD接地系统性能，完整留存地网平面竣工图纸与焊接节点影像资料。

室内ESD防静电接地施工按照图集节点实施，室外独立地网通过专用绝缘紫铜引下线引入室内ESD专用总汇流排，引下线穿绝缘保护套管，远离动力电缆，规避电磁耦合。室内沿防静电地板下方或者墙体敷设30×3mm紫铜等电位均压带，支架固定间距1米，形成室内局部等电位LEB网络；防静电地板支架、防静电工作台金属支架、机柜金属外壳、屏蔽腔体、金属桥架、设备金属壳体全部采用绝缘铜导线跨接至等电位均压网络，实现实验室全域电位均衡，消除局部电位差。防静电接地端子规范布设，供防静电手环、台垫接地使用，接地线截面满足图集要求，禁止多个防静电设施串联接地，必须分别独立接入等电位网络。所有接地压接端子加装防松垫片，做好ESD接地标识。

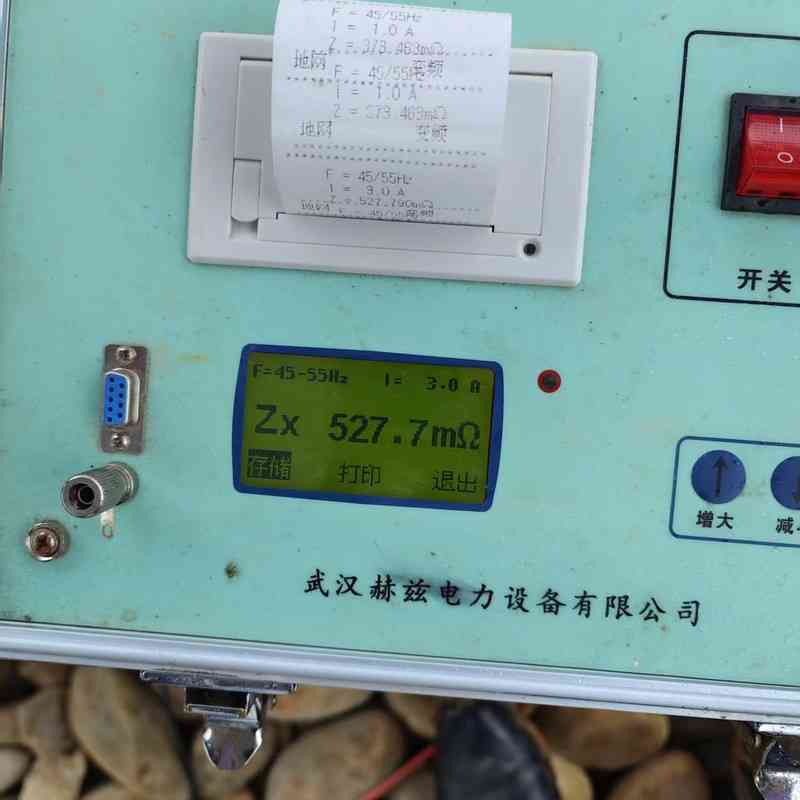

工程完工之后，除了四线法复测接地电阻满足设计＜0.5Ω或者≤1Ω之外，还需要开展等电位电位差测试、防静电台面/地板表面电阻测试，整套指标全部达标，方可投入使用。后期运维需要定期复测接地电阻，检查焊接节点、压接端子是否存在氧化松动，避免接地性能退化。很多实验室前期验收合格，运行几年之后频繁出现静电损坏器件问题，大多来自接地节点氧化、锈蚀，接地系统性能衰减。
