梅州兴宁车载电子EPA接地案例｜静电干扰导致QFP焊点吃锡不足

高可靠车载产品对QFP脚跟焊锡爬升高度h≥1/2T有强制要求。多数分析聚焦PCB焊盘氧化、回流炉曲线、氮气氧含量。现场案例证明，SMT工位EPA防静电接地失效产生的静电，会干扰熔融锡膏润湿效果，加重焊点吃锡不足缺陷，同时带来芯片ESD损伤双重风险。梅州兴宁安途车载电子有限公司在车载PCBA生产中遇到该类复合不良。

案例背景

该企业车载PCBA生产，QFP引脚脚跟焊锡爬升不足，部分焊点h＜1/2T达到拒收条件。已经优化回流曲线、管控PCB焊盘来料，不良有下降但无法根除。

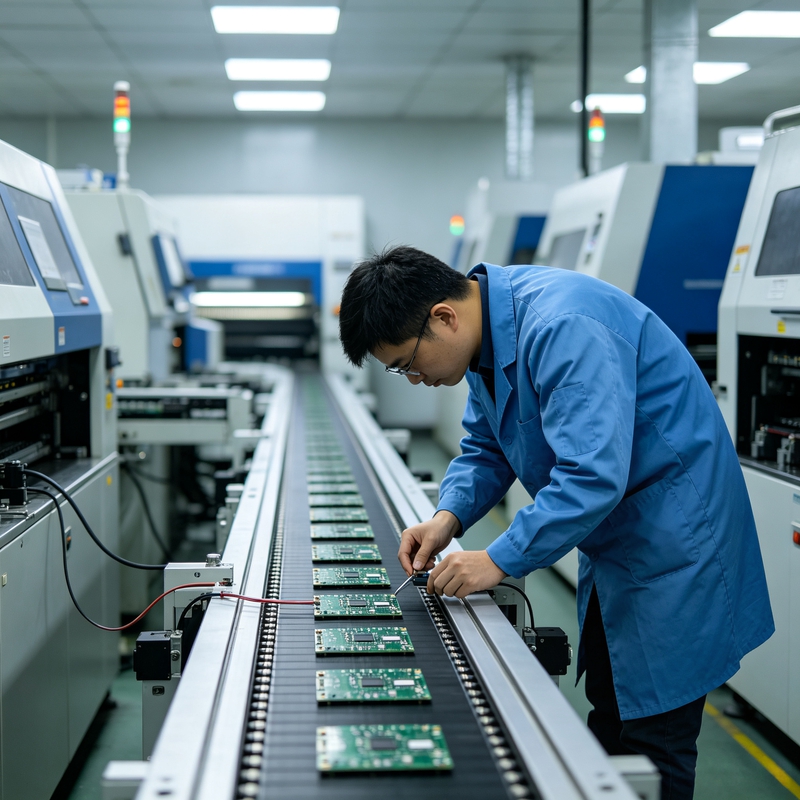

延伸排查SMT印刷、贴片工位EPA接地：印刷后PCB传送工位防静电传送带接地虚接，PCB板积累静电荷。进入回流炉前期阶段，静电干扰锡膏熔融润湿行为，加剧QFP脚跟焊锡爬升不足。同时QFP芯片受静电影响，存在ESD隐性损伤风险，焊接缺陷和静电风险叠加。

根因综合分析

• PCB焊盘轻微氧化、回流升温斜率偏大，是焊点浸润不足基础工艺因素；
• 印刷‑贴片‑传送工位防静电传送带接地虚接，PCB无法泄放静电；
• PCB积累静电，回流预热阶段干扰锡膏熔融润湿，焊锡爬升变差；
• QFP敏感器件在静电场环境，同步承受ESD损伤风险。

工艺+EPA接地协同整改

1. 继续管控PCB来料焊盘可焊性，优化回流焊温区曲线，管控氮气炉氧含量；
2. 检修印刷、贴片、传送整条产线防静电传送带接地，接入EBP防静电接地分支；

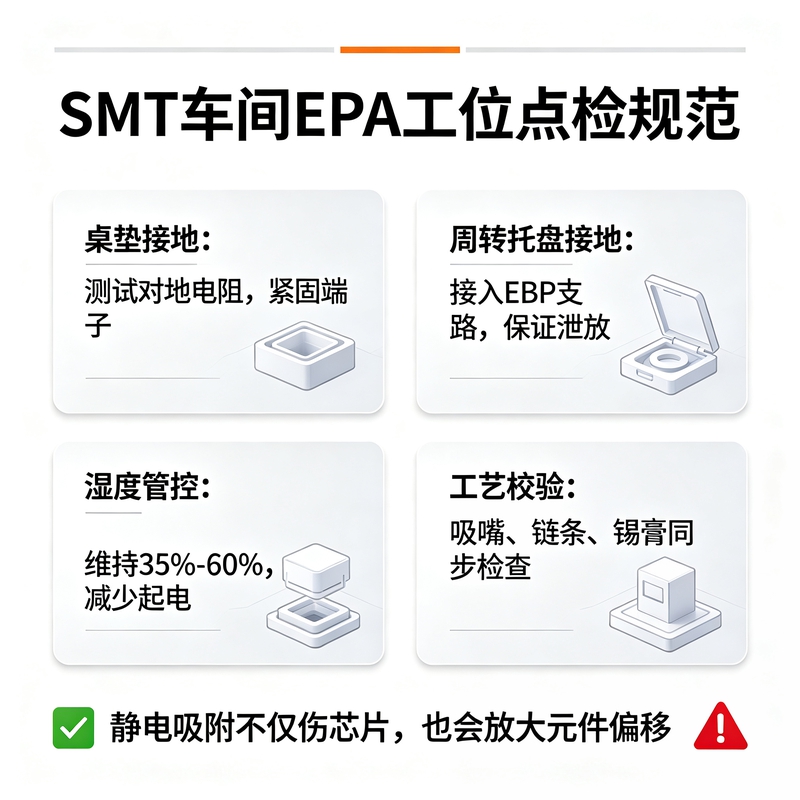

3. 产线各EPA点位接地电阻纳入每班点检，留存接地测试记录；
4. 车间湿度稳定维持35‑60%区间，降低静电生成；
5. 首件除切片核查焊点浸润高度，同步抽查工位接地状态，满足车载客户审厂资料要求。

改善结果

产线EPA接地全部整改到位，叠加回流工艺优化，QFP脚跟焊锡爬升高度稳定达到h≥1/2T标准，ESD相关可靠性失效同步消除。

品质提示：EPA防静电接地不只是装配工位的要求，印刷、贴片、传送整条SMT产线都属于EPA管控范围，接地缺陷既伤芯片，也会干扰焊接润湿效果。
