揭阳半导体封装测试车间拥有大量贴片机、键合机、塑封机、测试仪器和金属工装。这些设备内部含有精密电路、高速信号单元和敏感测试接口，如果设备之间电位不一致，容易产生MM金属放电，造成器件损伤和测试异常。很多揭阳企业在设备新增或车间改造时，只做简单接地，没有按独立支路接入LEB端子排，导致多台设备共用一条地线，形成串联接地，后期出现虚接、电位差和检测干扰。依据GB50611-2010、GB50944-2013，封装测试设备必须采用独立支路接入LEB ESD接地端子箱，并做好等电位搭接。

一、封装测试设备MM放电风险

MM金属放电发生在两个不同电位的金属导体接触瞬间。封装测试车间中的设备外壳、测试夹具、工作台、屏蔽罩和金属治具都属于导体，如果接地连接不规范，彼此之间会存在电位差。当带电金属部件接触芯片引脚、测试接口或敏感封装体时，就可能发生MM放电，造成半导体器件损伤。

这类风险在新增设备、移动仪器或维修拆装后更容易出现。设备移位后接地线重新连接，如果端子压接不牢、线缆混用或支路共用，就会引入电位差。

二、LEB端子排布线原则

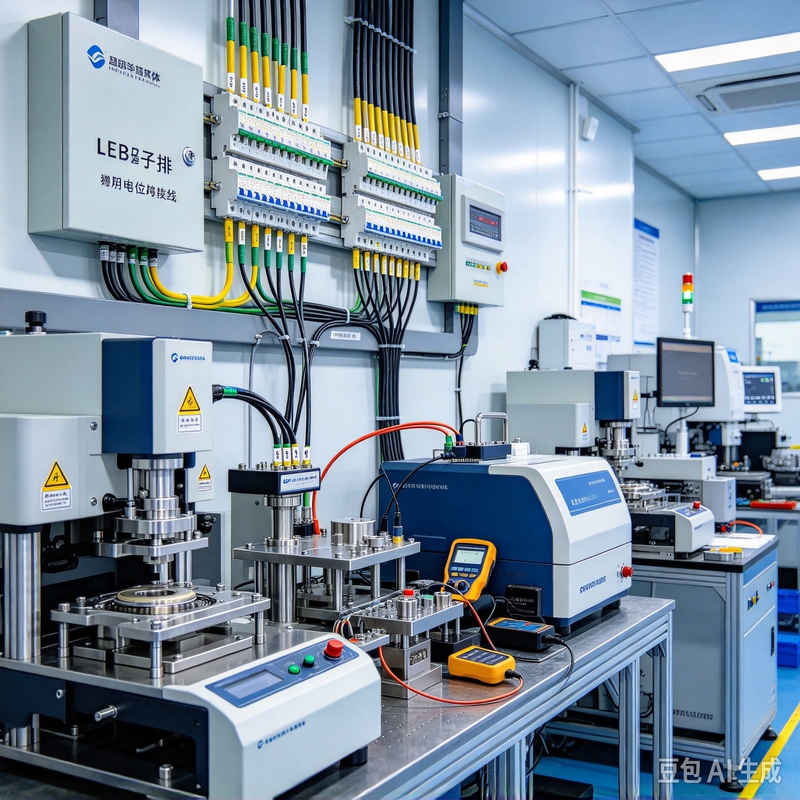

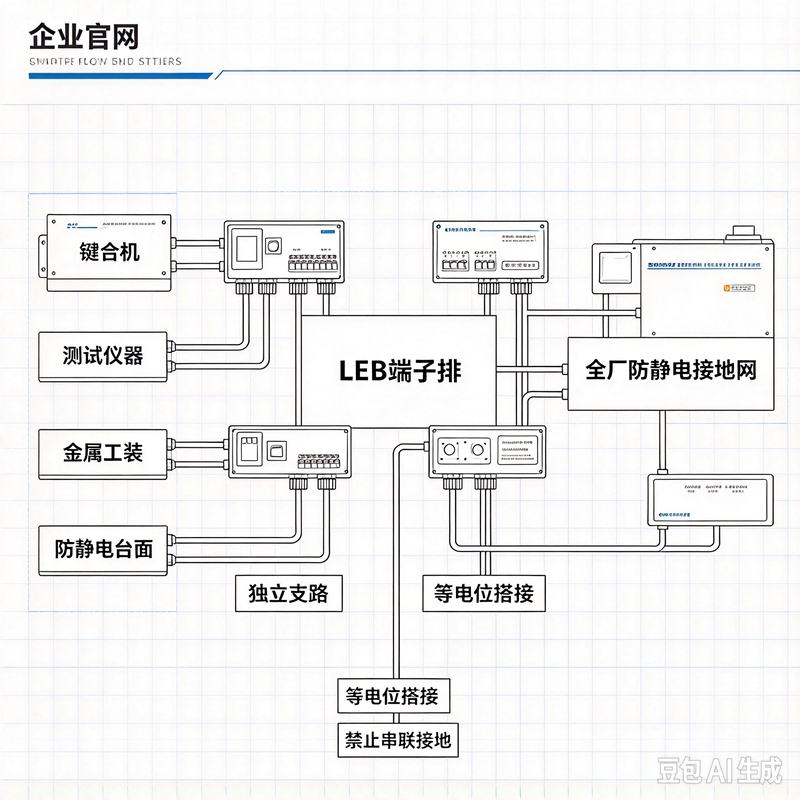

封装测试区域应布设不锈钢LEB ESD接地端子箱，并配置清晰端子排。每台设备、每台测试仪器、每个金属工装都应使用独立支线接入端子排，严禁多台设备串联接线。独立支路可以保证单台设备维护或故障时，不影响其他设备接地连续性。

端子排应按设备类别或工位分区编号，例如贴片机区、键合机区、测试仪器区、工装区。每个接线点应有唯一编号，并绘制接地接线图，记录线缆规格、连接位置和检测日期。

三、等电位搭接要求

同一工位或同一设备组内的金属构件，应做等电位搭接。例如测试仪器外壳、夹具、工作台和屏蔽罩之间，应用等电位跨接线连接，保证电位一致。搭接前应清理接触面，去除油漆、氧化层和绝缘涂层，确保金属接触可靠。

等电位搭接完成后，应使用低电阻测试仪检测任意两个金属部件之间的连接电阻，确认电位连续。检测结果应记录在LEB接地台账中，作为客户审核资料。

四、设备新增与变更管理

封装测试车间新增设备或移动仪器时，应同步更新接地连接。新设备接入前，应检查线缆规格、端子压接和支路独立性；接入后，应重新测试等电位连通性和接地电阻。如果设备涉及强电单元和精密测试单元，应区分保护接地与防静电功能接地，避免干扰传导。

结语

封装测试设备MM放电防控，核心在于LEB端子排独立布线和等电位搭接。揭阳半导体企业应建立设备接地台账，规范新增设备接入流程，定期检测连通性和接地电阻，减少电位差带来的器件损伤和测试异常。
