韶关乐昌家电电子EPA案例｜ICT漏检临界虚焊叠加ESD隐性失效风险

很多工厂遇到：SMT后ICT在线测试全部通过，整机组装后出现J型引脚临界虚焊，振动之后开路。很多人只看到ICT测试能力边界，却忽略：EPA防静电接地缺陷造成的ESD器件隐性损伤，会和临界虚焊缺陷叠加，双重风险全部流转到客户端才爆发。韶关乐昌恒泰家电电子有限公司就遭遇该类隐蔽质量问题。

实际生产案例

该家电企业SMT生产，ICT针床测试全部Pass。整机测试出现部分机器偶发功能失效。返厂分析确认两点：第一J型引脚存在临界虚焊，静态探针压紧时导通，振动后开路；第二部分器件切片检出ESD栅极微损伤。

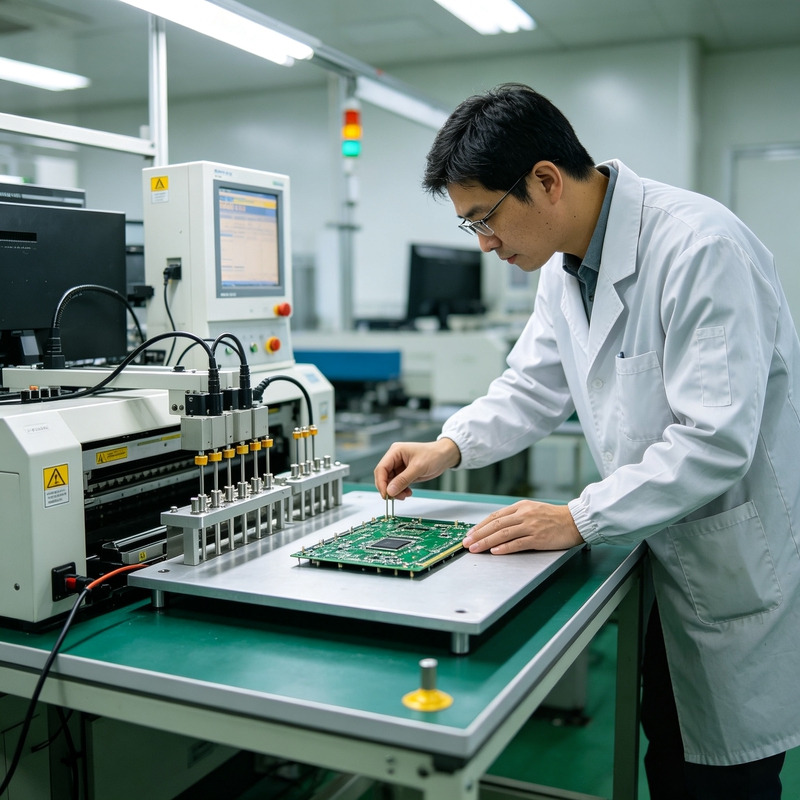

现场排查EPA系统：ICT上料、下料工位防静电台面接地虚接；电路板在测试工位没有有效泄放静电。临界虚焊属于焊接缺陷，ESD损伤是接地失效带来的静电可靠性缺陷，两种问题互相独立，ICT静态电气测试均无法识别。

双重风险根因

• J型引脚焊点浸润不足，形成临界虚焊，静态探针压力下保持导通；
• ICT上下料工位属于EPA区域，但防静电台面接地虚接，PCB、敏感器件积累静电，产生ESD隐性器件损伤；
• 仅依靠ICT电测，缺少AOI外观检查；EPA上下料工位未纳入接地点检；
• 缺少EPA接地测试记录，客户审厂缺少对应台账。

检测流程+EPA接地同步优化

1. 检测流程升级：SMT之后AOI外观检测 + ICT在线测试两道工序，AOI重点核查J‑type、QFP焊点浸润；
2. 定期点检、更换ICT磨损探针，规避探针本身带来的接触误判；
3. 检修ICT上料、下料EPA工位接地，接入独立EBP防静电接地支路，完成接地电阻测试；
4. 将测试工段全部EPA点位纳入每班点检，留存接地连续性测试记录；
5. 关键产品增加抽样X‑RAY检测，同步核查焊接质量与EPA管控文档。

改善效果

检测流程完善，临界虚焊漏检大幅下降；EPA接地整改完成，器件ESD隐性损伤失效基本消除。

品质提示：ICT只能做电气导通判断。SMT整条产线，包括测试上下料工位，都属于EPA防静电管控范围，接地缺陷带来的ESD风险，不会被电测仪器自动过滤。
