在湛江粤西产业园内，大量SMT贴片、电子组装制造企业，普遍存在接地系统历史遗留问题。不少老厂房直接复用建筑原有保护PE地线充当ESD防静电接地，动力照明、空调设备、生产设备与防静电工位共用同一套接地回路。此种模式极易产生地电位漂移、地环路干扰，造成静电泄放不充分。

即使配备防静电台垫、防静电腕带等耗材，依旧频繁发生元器件ESD隐性损伤，客户IATF16949审厂经常针对接地系统开出不符合项。近期，惠州市惠发科技有限公司完成湛江某电子制造工厂EPA防静电接地改造工程项目。

项目严格遵循GB50944‑2013《防静电工程施工与质量验收规范》、GB50169‑2016《电气装置安装工程接地装置施工及验收规范》开展全套ESD工程接地方案设计、现场施工、检测验收工作，构建完整合规的EPA防静电工作区接地网络，接地电阻稳定控制≤4Ω，解决车间长期存在的静电防护泄放隐患。

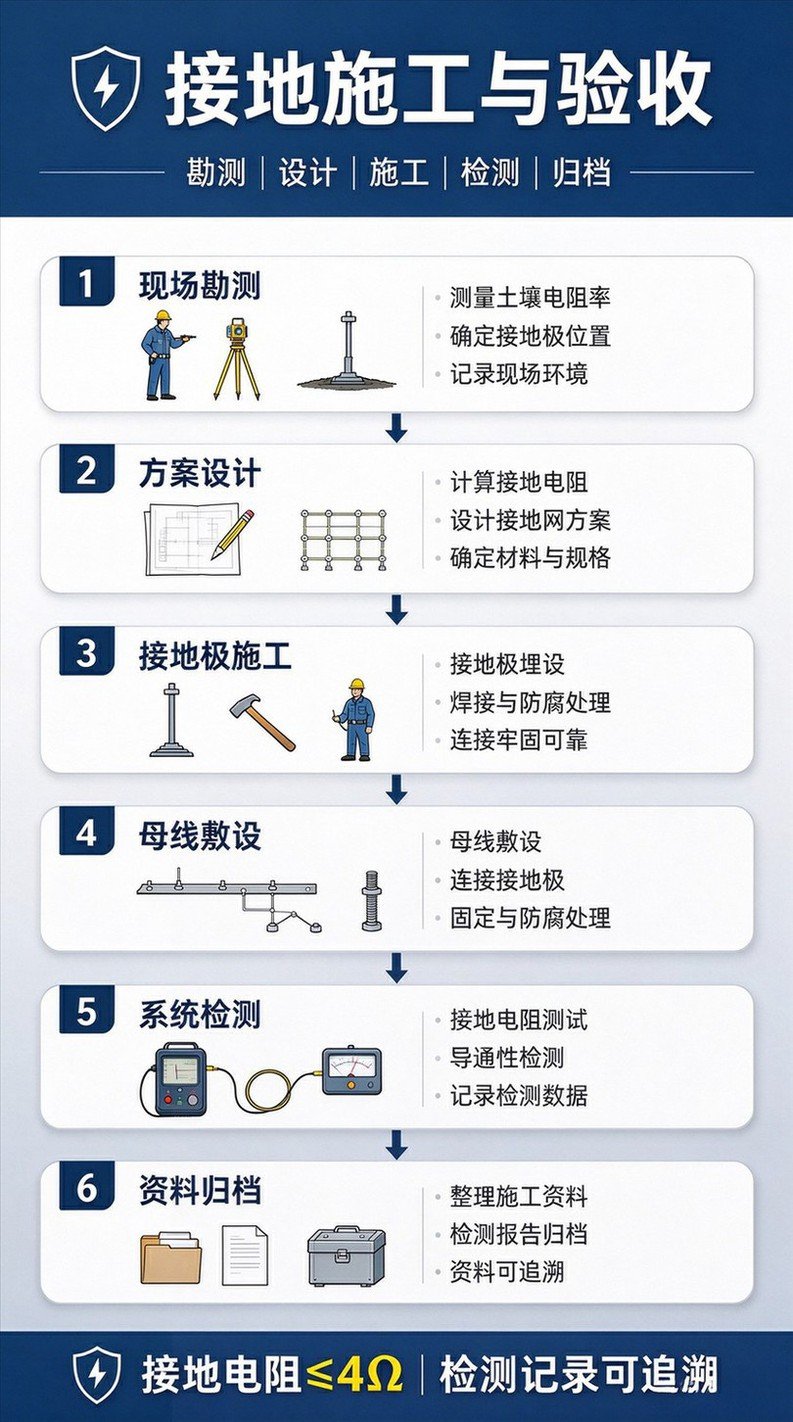

本项目前期开展完整现场勘测工作，勘测内容包含厂区土壤电阻率、原有建筑接地系统现状、车间工位布局、SMT生产线点位、EPA区域边界划分。土壤电阻率直接决定接地极布设方案，湛江部分区域土壤电阻率偏高，如果直接套用通用标准化接地方案，接地电阻很难长期稳定达标，容易出现验收时阻值合格，雨季、旱季交替后阻值反弹超标现象。

勘测阶段同时排查原有接地现存缺陷：工位接地线互相串联接地；防静电地与设备保护地直接混接；接地连接线线径不满足国标要求；大量接地点存在氧化、虚接；缺少独立ESD接地汇流母线EBP；缺少1MΩ软接地限流电阻。

按照GB50944‑2013条文规定，防静电工作台、防静电地坪、防静电门窗接地支线，应当分别独立连接至防静电接地汇流母线，禁止串联连接，接地干线、支线导线截面积必须达到国标最低要求，接地连接点接触电阻应当小于0.1Ω，保证电荷能够快速可靠泄放到大地。

室外接地网施工为整个防静电工程的基础，本项目采用热镀锌钢接地极垂直打入地下，埋设深度大于2.5米，接地极之间通过热镀锌扁钢焊接连通，焊接位置做防腐处理。针对本地土壤电阻率偏高的现状，坑槽内部填充长效环保降阻剂，分层回填细土并且分层夯实，禁止建筑垃圾直接回填，避免接地极和大地接触不良。

接地网施工完成后，使用接地电阻测试仪进行初测，确认接地电阻满足≤4Ω指标之后，再将接地主干线穿防护管引入车间室内，接地主干线选用大截面积多股铜导体，全程独立敷设管线，不和强电电缆共管、共桥架，规避电磁耦合干扰。

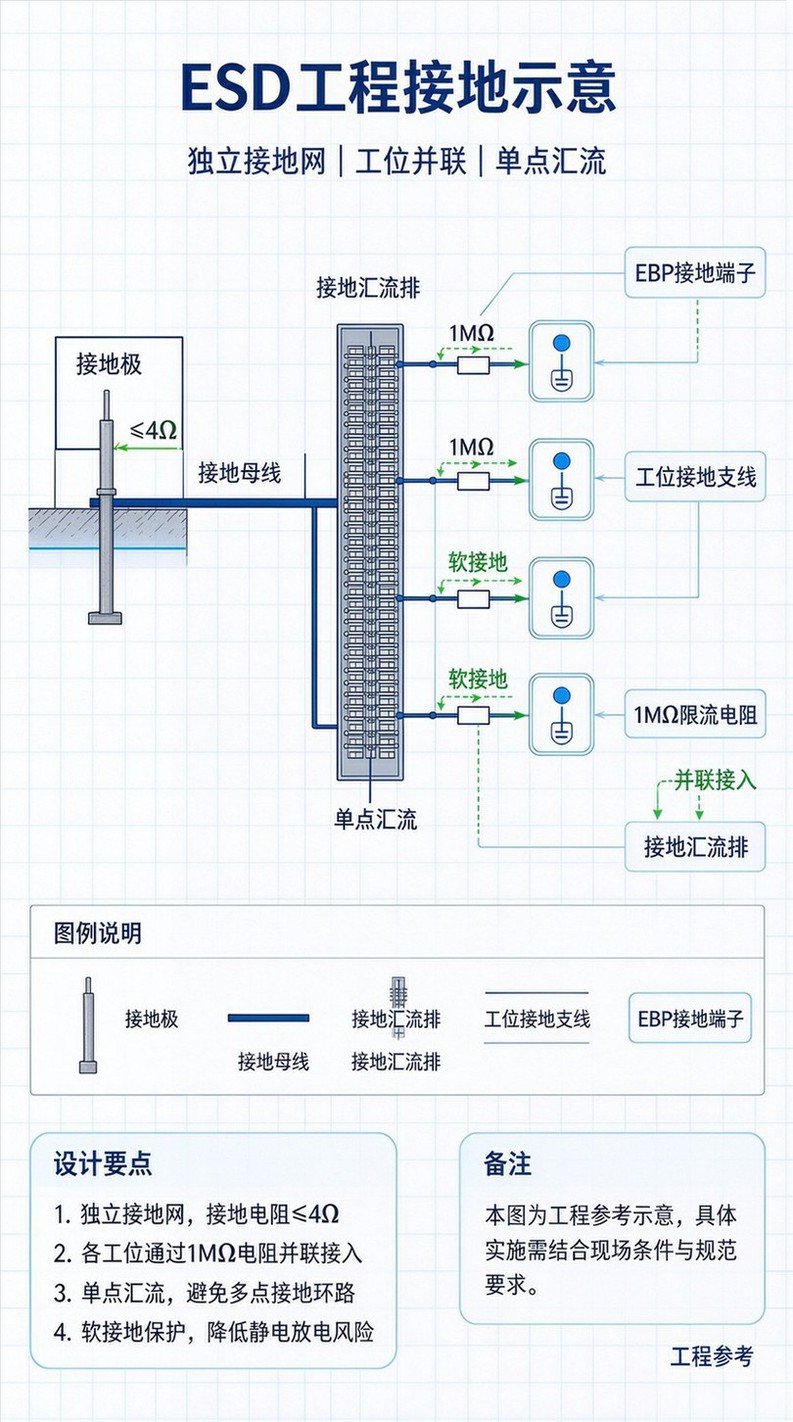

进入室内施工阶段，在EPA防静电工作区设置独立ESD接地汇流铜排，把PE设备保护地与EBP防静电接地支路做物理区分。车间内全部SMT工位、手工焊接工位、检测工位，每一个工位单独引出接地支线，采用黄绿双色专用接地线，分别独立接入汇流排，彻底废除原先串联接地的老旧接线方式。

所有防静电台垫接地回路串联1MΩ限流电阻实现软接地，既保障人体静电可以安全泄放，同时避免故障状态下大电流对操作人员造成人身风险。车间防静电周转车、金属物料货架、工装夹具、设备机架全部完成等电位跨接，消除EPA区域内部孤立金属导体，孤立导体在静电环境中会发生感应起电，成为新的静电危险源。全部接地端子做烫锡压接处理，防止铜导线氧化松动。

施工全部结束之后，开展整体系统检测验收工作，检测项目包含整体接地电阻、每一路接地支线接地连续性、接地点接触电阻、EPA区域表面电阻，每一项检测数据做好记录，形成完整纸质检测台账，台账资料可以直接用于客户审厂归档。

惠州市惠发科技技术人员向企业说明，ESD接地工程属于静态工程，但是环境变化、导线老化、端子氧化都会造成接地性能劣化，必须建立周期性点检制度，每月抽查关键工位接地连续性，每季度复测接地电阻，不能工程完工之后就不再维护，落实常态化静电措施。

EPA防静电工作区，标识、耗材、人员管理都建立在可靠接地基础之上。本次湛江工厂ESD防静电接地工程项目落地，解决原有地网混接、虚接、阻值超标等多项历史遗留问题，硬件层面补齐静电防护短板，配合企业内部ESD管理制度、人员培训、标识体系，完整满足ANSI/ESD S20.20、IATF16949审厂对于静电防护接地的全部硬性要求，降低器件ESD静电损坏带来的产品不良，助力湛江制造企业稳定产品品质，提升客户审核通过率。
