湛江职业院校电子实训室实验室接地工程落地，兼顾抗干扰与静电防护双重技术要求

湛江地区多所职业院校开设电子信息、机电一体化相关专业，校内电子实训室、教学实验室接地大量配置示波器、信号源、直流电压源、台式万用表、模拟电路实验箱、数字电路实验箱等精密弱电教学仪器。

在很多院校旧有建设模式中，实训室仪器直接接入建筑普通保护地线，建筑地线和教室照明、空调动力供电系统共用接地回路，动力设备启停产生的地杂波、地电位波动顺着地线传导至实训仪器，带来严重干扰。教学实训过程经常出现示波器波形抖动、基线漂移，万用表读数不稳定，同一个实验小组重复实验，得出的数据差异性很大，严重影响实训教学开展；同时实训室内拆装IC、PCB电路板，同样存在ESD静电敏感器件损伤风险。

近期，惠州市惠发科技有限公司承接湛江院校电子实训室实验室接地工程项目，项目参考JGJ91‑2019《科研建筑设计标准》、GB50944‑2013规范，兼顾防静电工程三大维度：仪器抗干扰接地、设备安全保护接地、ESD工程静电防护接地，为两间电子实训室建设独立接地系统，接地电阻指标控制≤4Ω，解决教学仪器受地噪声干扰的痛点，同时落实实训室静电措施，保障实训教学稳定运行。

实验室、电子实训室接地施工，和工厂SMT车间EPA接地既有相通点，又存在明显差异化。工厂车间更加偏向ESD静电泄放，重点解决元器件静电击穿损坏；院校实训室、教学实验室核心诉求除静电防护之外，更加看重抑制地环路干扰，消除地电位差带来的测试信号噪声。

JGJ91‑2019明确提出，科研建筑实验室工作接地，无特殊工艺要求条件下接地电阻不宜大于4Ω；不同功能接地，需要做好区分处理，避免工作接地与动力接地互相串扰，高频弱电仪器设备适合采用单点接地S型接地架构，最大限度抑制地环路干扰带来的测量误差。很多院校前期没有区分清楚保护接地、工作接地、防静电接地的功能，直接一套地线全部混用，是实训室仪器干扰问题的主要根源。

项目前期现场勘测阶段，惠州市惠发科技技术团队实地勘察两间电子实训室，统计全部实训台点位、仪器设备清单，勘察建筑原有接地装置，测试原有建筑地线的电位波动情况，评估土壤电阻率，结合实训室建筑布局做接地系统专项设计。

本项目建设独立室外接地极地网，接地网施工严格按照接地装置施工国标执行，接地极垂直埋设，降阻材料分层回填夯实，接地网引出专用接地主干线，穿绝缘防护管线引入教学楼内部，主干线进入室内之后再分两路，分别独立引线进入一号电子实训室、二号电子实训室。

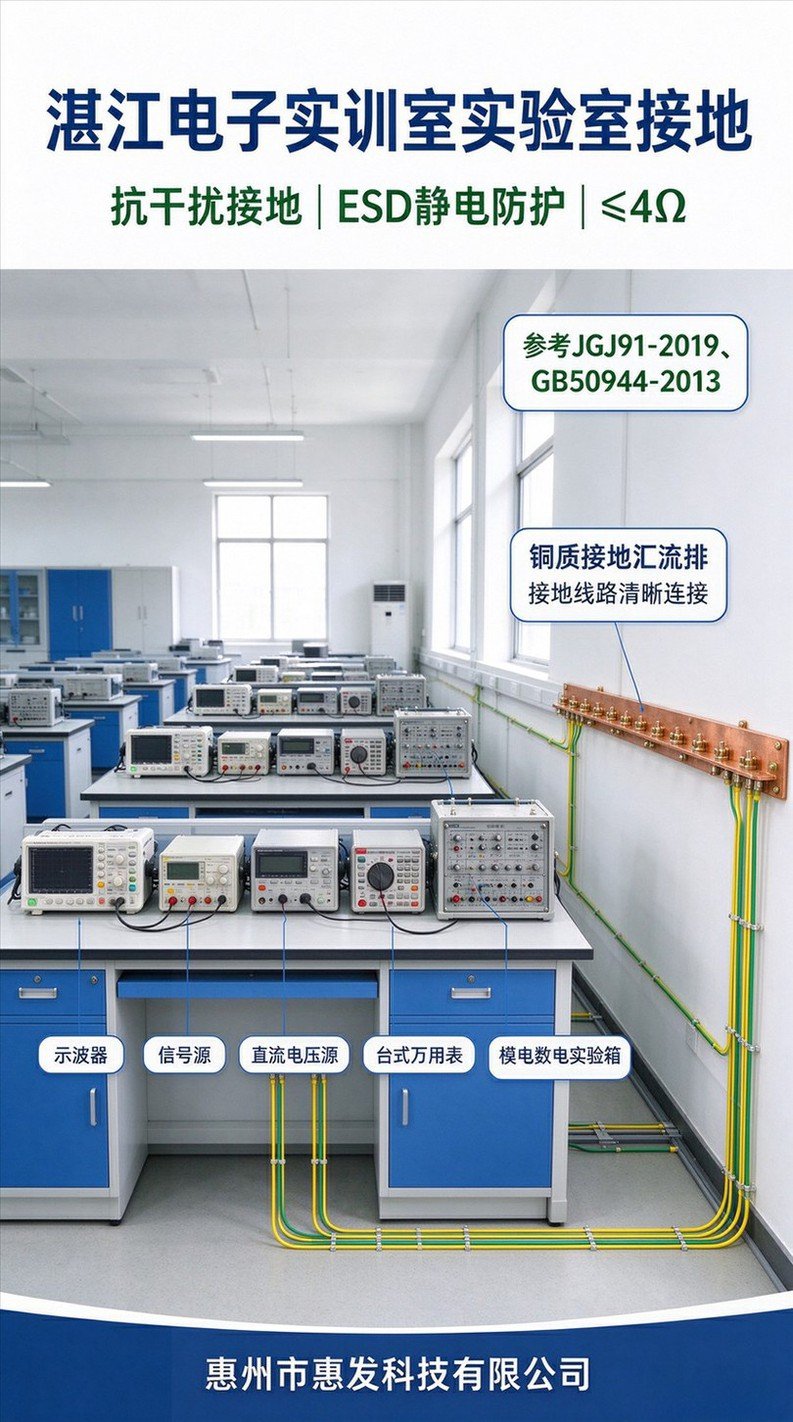

每一间电子实训室内部，单独设置铜材质接地汇流排，作为本实训室专用的仪器接地、静电防护公共接地点。实训台接地全部采用单点星型布线模式，每一张实训台的接地回路单独布线接入本房间汇流排，不允许实训台之间互相串联地线。

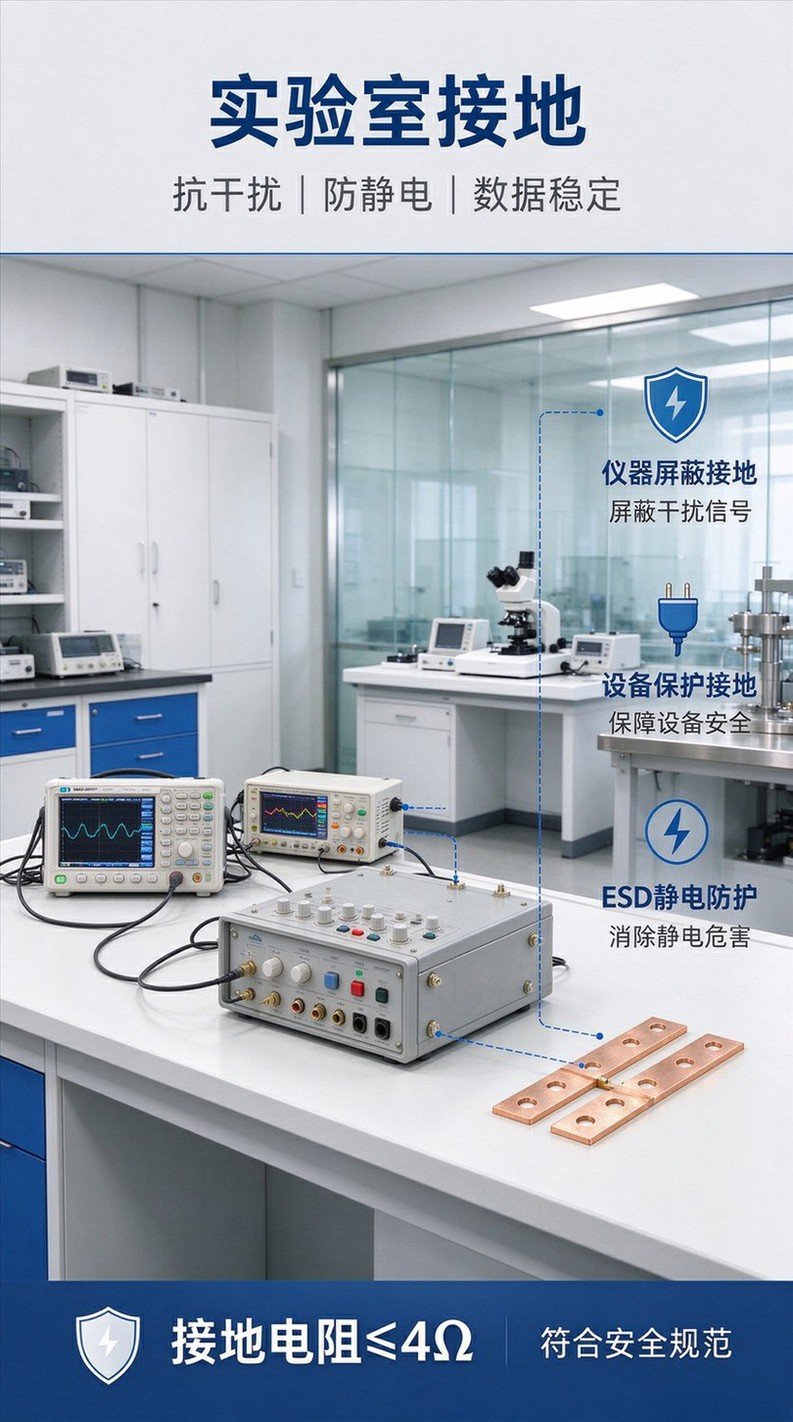

示波器、信号源、直流源、台式万用表外壳屏蔽接地，模电数电实验箱金属框架接地，全部就近接入本室汇流排；实训室内部设置的EPA简易实训操作工位，配套1MΩ限流电阻，用于拆装静电敏感器件实训操作，满足教学场景下ESD静电防护需求。施工全过程做到弱电接地管线和强电供电管线保持安全间距，不平行近距离敷设，降低电磁耦合干扰。

施工完成后开展多维度测试验收：使用接地电阻测试仪检测整体接地电阻，确认≤4Ω；逐台实训仪器开机，对比改造前后示波器波形噪声基底，验证抗干扰效果；检测每一路接地回路连续性；检查所有接地点压接、防腐工艺。

同时惠州市惠发科技向校方提交完整竣工资料，包含接地方案图纸、材料合格证、全套检测记录，并且面向实训授课教师开展简短技术交底，讲解实训室接地系统使用注意事项、日常简单巡检要点，告知教师不能随意把实训仪器地线搭接至建筑暖气片、金属窗框等非设计接地点，避免破坏整套接地体系。

实验室接地工程属于实训室的隐蔽基础工程，看不见但是直接决定精密仪器的使用效果。本次湛江院校电子实训室实验室接地工程完工，解决长期存在的仪器波形漂移、数据重复性差的教学难题，同时落地ESD静电防护接地措施，实训课拆装IC、PCB器件时可以有效泄放人体静电，保护教学仪器和实训元器件，整套系统符合国家相关建设规范，为粤西地区职业院校电子类实训室建设改造提供标准化工程参考。
