肇庆高新区储能PACK及BMS测试车间ESD安全整改案例

项目概况

肇庆高新区某储能制造企业，主营储能模组PACK组装、BMS电路板测试，产品对外供应大型储能集装箱项目。储能系统集成客户开展ESD体系审厂，开出多项高风险严重不符合项：第一，PACK模组组装一级EPA高危区，地坪预埋铜箔导电网格多处断点虚接，防静电周转车移动时存在浮空导体风险；第二，BMS集中测试工位，多组测试工装地线串联，部分夹具内部金属转接件浮空悬浮，未接入ESD‑LEB接地网络；第三，电芯周转上料点位缺少离子中和设备，电芯塑胶支架产生CDM带电风险；第四，ESD安全管理缺失，没有针对储能车间浮空导体的专项排查流程，检测台账不全，缺少隐蔽工程的验收记录；客户明确要求限期完成整改，否则暂停新产品准入。企业委托惠州市惠发科技开展现场勘测诊断与EPA防静电整体安全改造。

惠发科技工程师到场，参照AQ7017‑2025、T/CEIA ESD1007‑2024、ANSI/ESD S20.20‑2021标准，开展全车间风险勘测。识别四大核心风险：①地坪预埋铜箔网格属于前期交叉施工隐蔽工程，多处断点，周转车无法稳定泄放静电，存在浮空导体，有静电火花引燃粉尘电解液的安全隐患；②PACK模组、BMS测试工装大量串联地线，BMS测试夹具内部存在未接地金属转接板，隐蔽浮空导体；③电芯上料工位无离子风棒，绝缘塑胶支架持续CDM带电；④缺少储能行业适配ESD管控SOP，没有浮空导体专项内审，接地、离子设备点检记录不全，CAPA闭环整改流程缺失，台账无法支撑储能客户审厂。

改造实施方案

1、重构EPA防静电分级防护区域：明确PACK模组组装、BMS测试为一级高危EPA防护区；设置独立来料拆包缓冲区；划分非EPA仓储外壳预处理区；完善EPA静电警示标识，修订物料进出EPA管理SOP，禁止普通塑料、泡沫直接进入高危EPA区域。

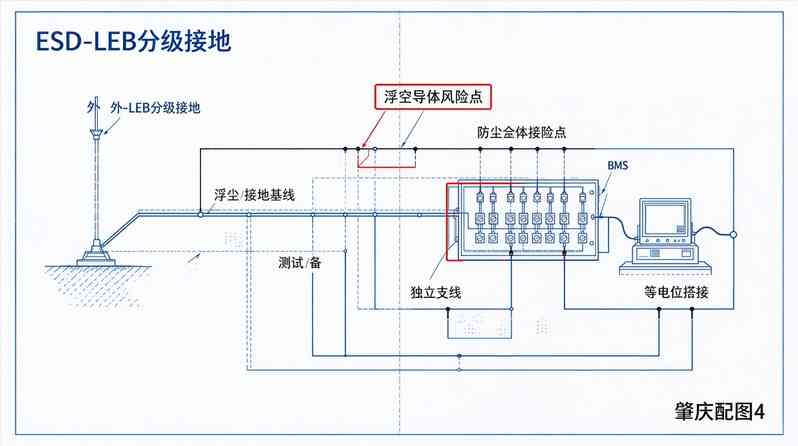

2、重建完整ESD‑LEB接地等电位汇流系统，对地坪预埋铜箔网格断点位置做补接修复，分段做导通测试；敷设全新防静电接地主干线，安装密封防松分区ESD‑LEB接地汇流端子箱；拆除全部串联地线；PACK模组设备、BMS每一套测试工装布设独立BVR接地支线；对BMS测试台内部夹具、金属转接件全部做等电位搭接，彻底消除隐蔽浮空悬浮导体；车间全部金属货架、模组工装、测试台外壳完成等电位连接；严格执行ESD‑LEB地网在联合接地体单点汇合规范，杜绝双独立地网风险；施工完成，逐点复测接地电阻、跨点等电位压差，留存隐蔽工程完整测试验收记录。

3、防控CDM放电与储能车间安全风险：PACK电芯上料周转点位加装离子风棒、离子风机，中和塑胶支架、电芯绝缘部件表面积聚电荷；全部普通塑料周转托盘更换静电耗散型储能专用周转器具；完善车间空调除湿增湿系统，高危EPA区稳定维持45‑60%RH，降低摩擦起电，减少静电火花安全隐患。

4、搭建适配储能PACK车间ESD安全管理体系：编制储能行业专用ESD管理SOP，增加浮空悬浮导体月度专项排查流程；明确日检、周检、月检、季度检测清单；建立完整防静电检测台账；开展全员储能静电安全专项培训，区分普通电子厂与锂电储能车间安全差异；建立季度ESD内审评审，形成风险识别‑整改‑复测‑闭环CAPA流程，补齐审厂全套文档。

项目验收效果

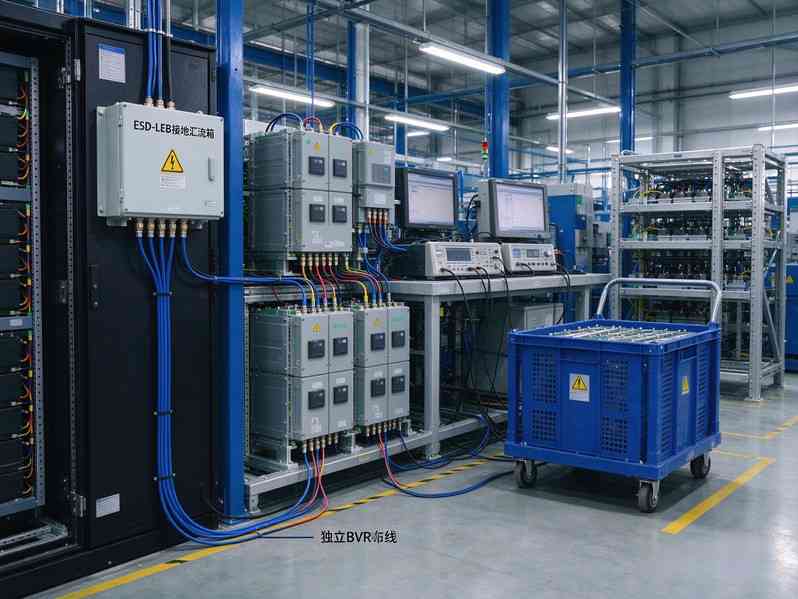

整体改造完成，多点复测ESD‑LEB接地电阻、跨点等电位压差、地坪铜箔网格导通全部达标；BMS测试工位隐蔽浮空导体全部消除；离子中和设备正常投用；EPA分级分区清晰；全套ESD安全台账、浮空导体排查记录、隐蔽工程验收资料完整归档。下游储能集成客户再次ESD审厂，车间EPA防静电安全体系一次性审核通过。改造之后，电芯、BMS板静电带来隐性失效不良率明显下降，消除静电火花诱发热失控的安全隐患。企业将浮空导体专项排查纳入常态化月度内审，每年委托惠发科技开展年度接地复测、储能ESD内审辅导，持续维持PACK车间防静电安全体系。
