中山小榄家电控制板车间EPA分区与ESD-LEB接地改造案例

项目概况

中山小榄某家电控制板生产企业，产品用于空调、洗衣机和小家电控制模块，客户年度ESD审核中发现多项不符合项：车间虽然铺设了防静电地坪，但EPA边界不清，控制板插接区、整机测试区、安规测试区混在一起；部分工作台、测试仪器、金属夹具接地混乱，存在串联接地和临时接线；普通塑料周转盒和泡沫频繁进入敏感器件工位；ESD检测台账不完整，缺少分区管理和电气安全边界记录。企业急需完成EPA分区和ESD-LEB接地改造，以满足客户审核要求。

惠发科技工程师现场勘测后，结合《电子工业静电防护技术与管理》、ANSI/ESD S20.20、IEC 61340-5-1标准进行诊断。主要问题包括：一是EPA与ESI边界模糊，强电测试工位与敏感器件工位之间没有有效隔离；二是ESD-LEB接地网络不完善，部分设备和工装未接入分区端子箱；三是物料管理不规范，绝缘包装材料直接进入控制板装配区；四是内审和检测台账不足，无法支撑客户审核。

改造方案

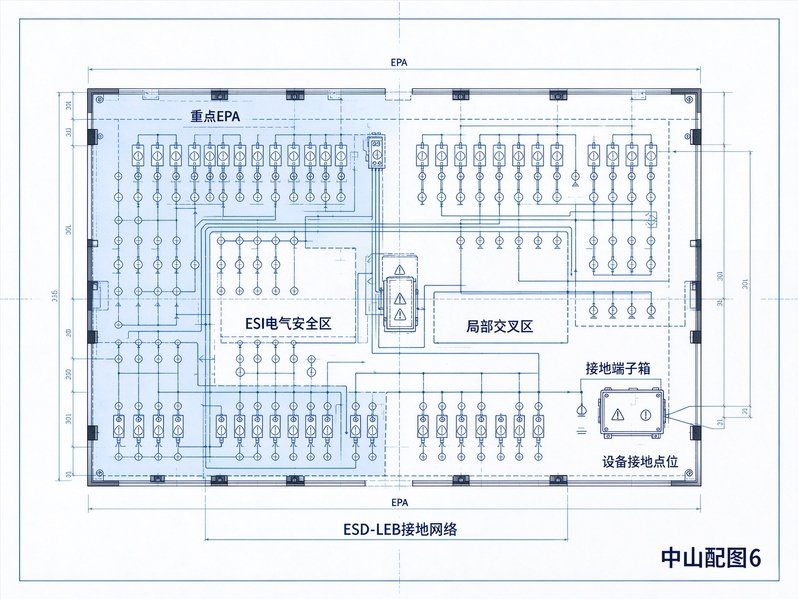

1、重新规划EPA与ESI分区：将控制板预装、敏感器件暂存、线束压接划为重点EPA；将整机通电测试、安规测试划为ESI电气安全区；在交叉工位设置局部EPA和安全隔离区，明确黄色EPA边界线和红色ESI安全标识。

2、重建ESD-LEB接地网络：敷设防静电接地主干线，安装分区ESD-LEB接地端子箱；控制板工作台、测试仪器、金属夹具、周转车采用独立支线接入，禁止串联；设备外壳、金属机架、工装夹具进行等电位搭接；ESD-LEB地网与强电PE地在联合接地体处单点汇合。

3、规范物料和人员管理：普通塑料周转盒、泡沫退出EPA重点区，更换为静电耗散型周转容器；员工进入重点EPA区必须穿防静电工衣、鞋具，接触敏感器件时佩戴腕带；强电测试区按电气安全要求执行防护用品和安全操作程序。

项目效果

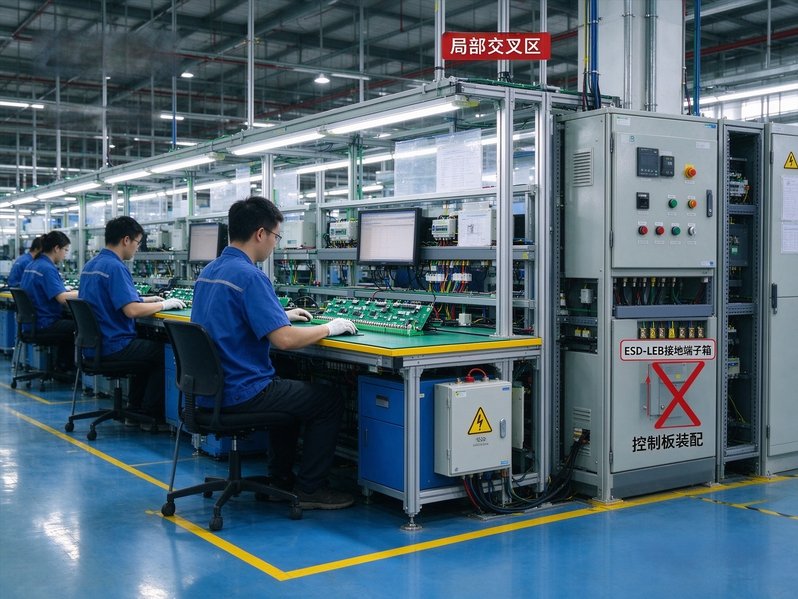

改造完成后，车间EPA与ESI边界清晰，重点区域接地电阻和等电位压差达标，敏感器件周转规范，客户审核顺利通过。企业后续将EPA分区检查、ESD-LEB接地巡检、绝缘物料管控纳入常态化管理。
