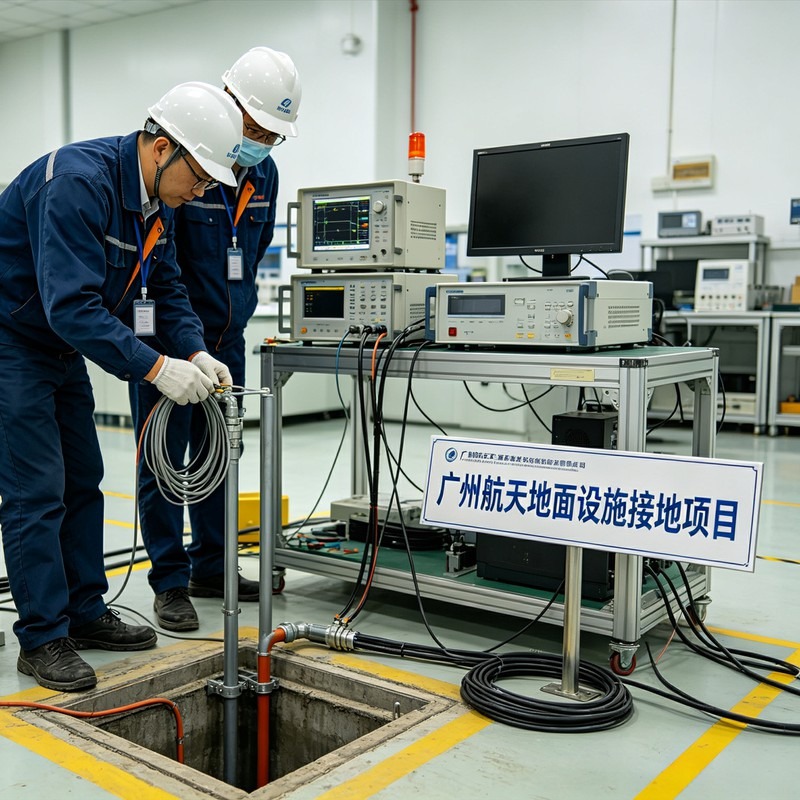

广州某航天系统地面设施防静电接地施工案例

本项目位于广东省广州市，为航天产品测试与装配地面设施防静电接地工程。项目重点建设低阻地网、多级等电位系统及测试设备接地回路，满足航天行业对接地低阻与低干扰要求。

项目背景

航天产品及测试设备对接地电阻、电位差和干扰控制要求较高。客户原有接地系统不能满足测试区低阻要求，且不同接地系统之间存在混接风险，需要重新规划接地架构。

施工方案

• 室外建设独立ESD环形地网，接地电阻≤1Ω；
• 地网采用镀铜钢接地体，放热焊接多层防腐；
• 室内设置MEB总等电位及分区LEB箱；
• 测试设备、工作台、工装、防静电地面分别接入对应回路；
• ESD工艺地、PE保护地、防雷地在室内严格隔离。

施工工序

场地勘测 → 土壤电阻率分析 → 地网设计 → 沟槽开挖 → 接地极与水平接地体敷设 → 放热焊接 → 降阻材料回填 → 引上线与测试井安装 → MEB/LEB安装 → 等电位联结 → 设备接地回路施工 → 接地电阻、电位差测试 → 资料归档。

验收结果

• 接地电阻满足低阻指标；
• 各接地系统分区清晰，无室内混接；
• 测试设备接地点位可靠；
• 满足航天地面设施接地相关要求。

惠发科技服务内容：航天行业接地方案、低阻地网施工、多级等电位系统安装、测试回路整理、检测与竣工资料编制。
