深圳某电子产业园防静电车间检测整改项目案例

项目概况

深圳某电子产业园，主营消费电子元器件组装，车间原有防静电地坪、工作台、周转车、离子风机已经投入使用，在客户年度ESD审厂前夕，内部自检发现部分地面系统电阻超标，原有检测报告格式不满足审核方要求，委托惠州市惠发科技有限公司开展全车间防静电隐患排查、接地系统整改、全套现场检测、出具合规归档报告。

深圳产业园车间整改后现场实拍

项目痛点

• 前期施工接地铜箔多处接头氧化，部分区域地面系统电阻超标，虽然表面电阻合格，但静电无法有效导入接地网；
• 部分防静电座椅、物流周转车系统电阻异常，脚轮脏污、导通链路中断；
• 旧版检测报告缺少测点分布图、最大最小平均值，报告格式不符合SJ/T10694‑2006，不能用于审厂归档；
• 离子风机长期未校验，部分工位离子平衡电压超标，消静电效果下降。

车间接地铜箔跨接整改示意图

实施过程

1. 现场勘测：按照标准规划测点布局，地面按照900‑1000mm电极间距布点，工作台、座椅、周转车、人体防护用品、离子风机全部纳入检测范围，记录车间现场温湿度，确认仪器计量状态。
2. 接地系统整改：对氧化铜箔接头重新打磨压接，补做跨接连接，修复断开接地支路，完善接地母线链路。
3. 工装器具维护：对座椅、周转车脚轮做清洁维护，更换失效导通配件；对离子风机做清洁调试，校正离子平衡。

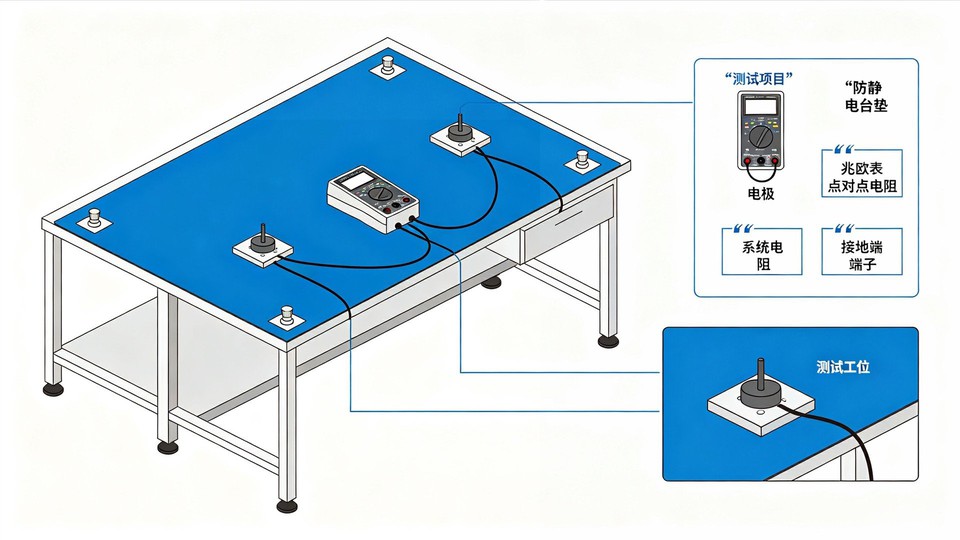

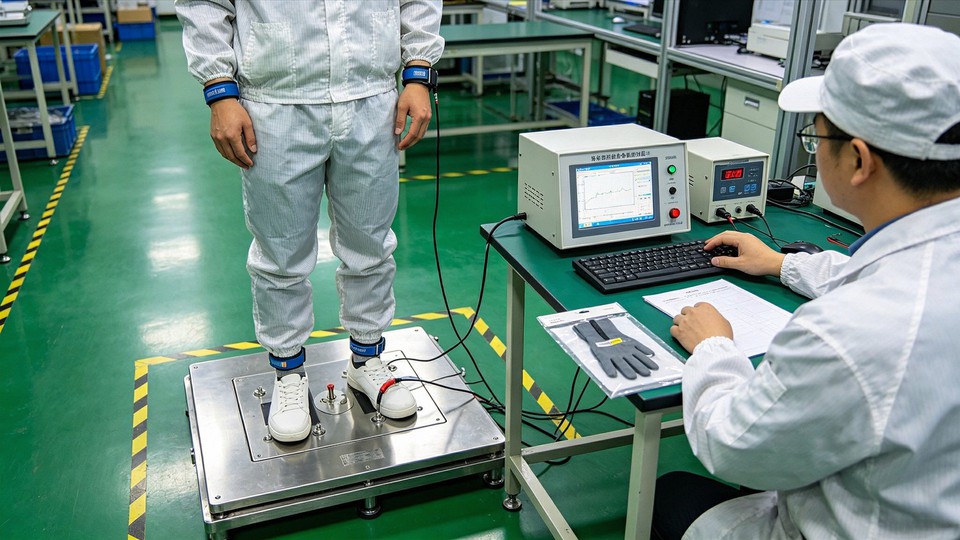

4. 全项目检测：严格执行SJ/T10694‑2006，完成点对点电阻、系统电阻、摩擦起电电压、人体综合电阻、离子风机衰减时间与平衡电压测试，每个测点多次测试取平均值。
5. 输出完整报告：包含测点分布图、原始数据、最大/最小/平均值、环境参数、仪器计量信息，形成完整归档资料。

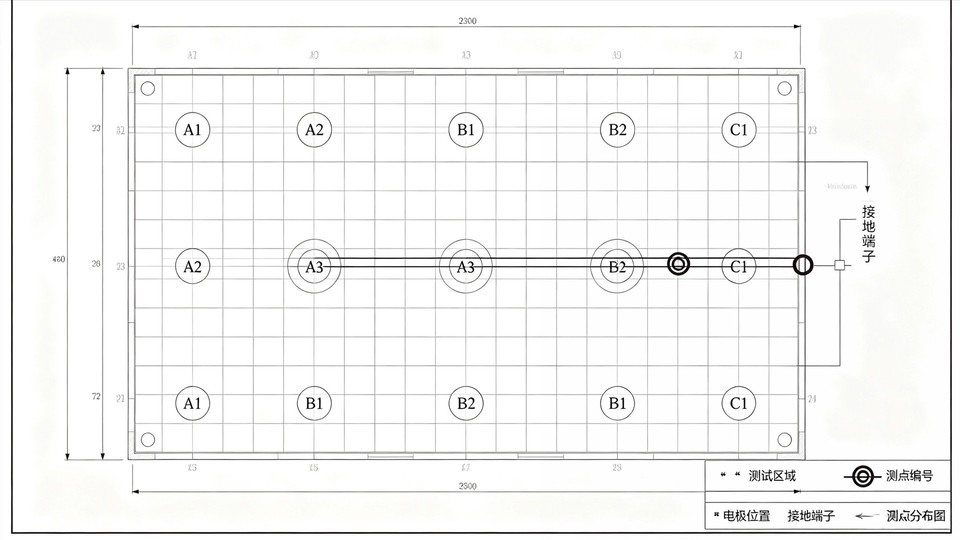

车间测点点位布局线框图

项目成果

整改复测后，防静电地面系统电阻控制在5×10⁴Ω～1×10¹⁰Ω，工作台、座椅、周转车、人体防护全部指标达标；离子风机衰减时间、残余平衡电压满足标准。企业顺利通过客户ESD审厂，同时建立车间防静电年度检测台账。
