深圳某晶振通信企业小于生产制程1欧姆接地工程案例

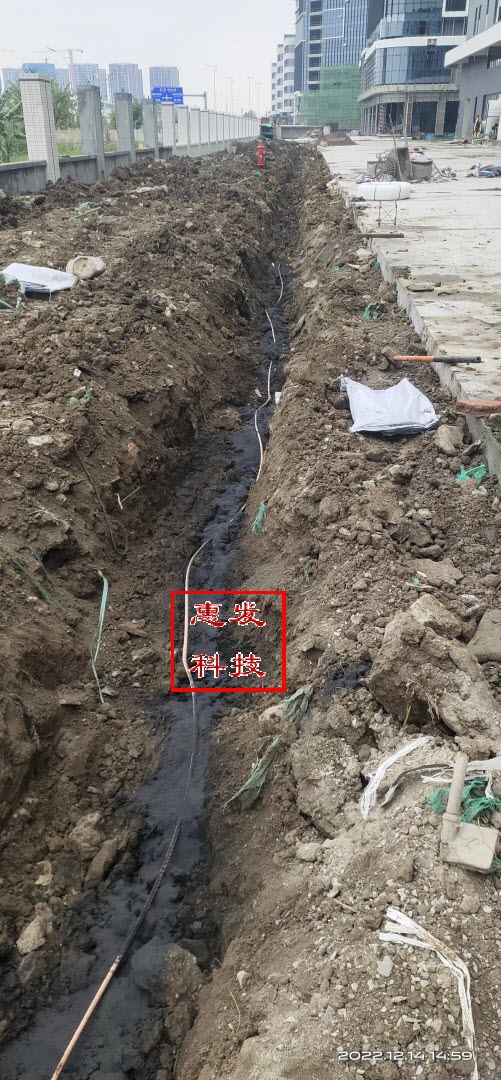

深圳市宝安航城街道某晶振通信电子智能终端企业小于1欧姆接地工程案例
深圳市宝安航城街道某晶振通信电子智能终端企业，主营晶振、通信电子及智能终端相关产品，生产过程中对设备接地精度、抗干扰能力要求极高，本次工程核心为小于1欧姆接地系统搭建。结合行业标准争议与工程实际，本文详解该企业小于1欧姆接地工程背景、规范依据争议及1欧姆接地阻值的来源，为同类精密电子企业接地工程提供参考。
一、工程背景与规范争议
该晶振通信电子智能终端企业接地工程，核心要求接地电阻小于1欧姆，但这一要求与国内外主流标准规范存在一定差异，行业内对1欧姆接地电阻的规定始终存在争议。
从标准规范来看，GB50343、GB50116、GB50174等国内规范编制过程中，对1欧姆接地电阻的规定较为谨慎，最终仅明确“按最小值”要求，将共用接地系统的接地电阻规定为1欧姆；而IEC、ISO、ISA、EU等国际标准，从未明确1欧姆接地电阻的要求，始终规定采用共用接地装置。
此外，近年来中国电气、仪表电气专业的接地电阻已明确区分工作接地与保护接地：工作接地主要应用于发电厂等场景，另当别论；保护接地则是根据人体耐受电流、不同条件下人体等效电阻等实验归纳制定，其中欧洲与中国规范规定保护接地电阻为4欧姆，美国和加拿大则规定为5欧姆，且均明确要求采用共用接地装置，接地电阻按电气专业4欧姆标准执行。目前，国内外多家DCS（分布式控制系统）已全部更新接地工程资料，进一步规范了共用接地装置的应用。
二、1欧姆接地电阻的来源追溯
通过梳理大量标准规范、设计规定、工程手册及技术资料，发现行业内1欧姆接地电阻的来源主要有两处，均与历史应用误区相关：
- 翻译误区：某研究所翻译IEC60079.14标准时，误将“接地连接电阻”翻译为“接地电阻”，这是行业内最早出现1欧姆接地相关表述的源头，该翻译版本可追溯至1986年。
- 工程手册影响：霍尼韦尔公司TDC3000的工程手册中，出现了5欧姆、1欧姆和0.1欧姆的接地电阻表述，该手册应用的第一个项目始于1990年，进一步推动了1欧姆接地方式的传播。
补充说明：中国第一批齐纳式安全栅于1983年引进EK系列（此前均为隔离式安全栅），一直采用共用接地装置，接地电阻严格遵循4欧姆标准；直至1986年，部分企业应用其他两个品牌的齐纳式安全栅后，开始出现采用1欧姆单独接地的方式，后续随着霍尼韦尔DCS在中国的广泛应用，1欧姆接地方式逐渐被部分企业采用。
三、工程核心重点与适配性说明
本次深圳市宝安航城街道该晶振通信电子智能终端企业小于1欧姆接地工程，结合企业精密生产需求，在充分参考行业规范与历史应用经验的基础上，搭建专属接地系统，严格把控接地电阻≤1欧姆，兼顾抗干扰性与稳定性。
尽管1欧姆接地电阻并非国内外主流标准规定，但考虑到晶振、通信电子智能终端生产对接地纯度、抗干扰能力的极高要求，本次工程通过科学设计、优质选材、规范施工，实现接地电阻稳定控制在1欧姆以下，有效规避杂散电流、电磁干扰对精密设备的影响，保障产品生产精度与设备运行稳定，适配企业精细化生产需求。
