广州汽车部件工厂制程车间_独立专用设备接地线工程案例
广州某汽车部件工厂制程车间，核心生产各类精密汽车部件，车间内设备运行精度、抗干扰能力直接影响产品质量。本次工程聚焦车间独立专用设备接地线设计与施工，通过搭建规范的独立接地系统，规避电磁干扰、静电干扰及杂散电流影响，保障设备稳定运行，本文结合工程实例，详解独立专用设备接地线的设计原则、施工要点及规范依据。
一、工程核心意义与目标
接地系统是导体与导电元件的电气互联系统，核心作用是为电流提供可靠的大地通路。一个优质的接地系统，需通过科学设计、合理选材、规范施工实现，同时需定期检查维护，确保其在设施全寿命周期内持续有效，为各类功能接地系统提供稳定永久的大地连接点，减少周边EMC（电磁兼容性）干扰，提升设备运行精度。
针对该汽车部件工厂制程车间需求，本次独立专用设备接地线工程核心目标的是：搭建抗EMC电磁干扰、远离静电干扰的独立接地系统，减少环境静电对运行设备的扰动，排除其他用电设备漏电电流的干扰，为设备运放提供相对“零电位”，提升设备运行的可靠性与精度，规避EOS（电过应力）对工业生产环境的危害。
二、独立专用设备接地线核心设计要点
（一）独立地线核心定义与作用
设备独立接地是专门设置的单独接地回路，又称“独立地线”，核心是排除同一供电回路中其他用电设备漏电电流的干扰，为设备提供相对“零电位”。其核心要求是：接地体到接地线的接地端子完全独立，不与任何导电体连接，采用单点接地方式，防止接地电流形成环路后产生静电和磁场干扰，保障设备运行精度。

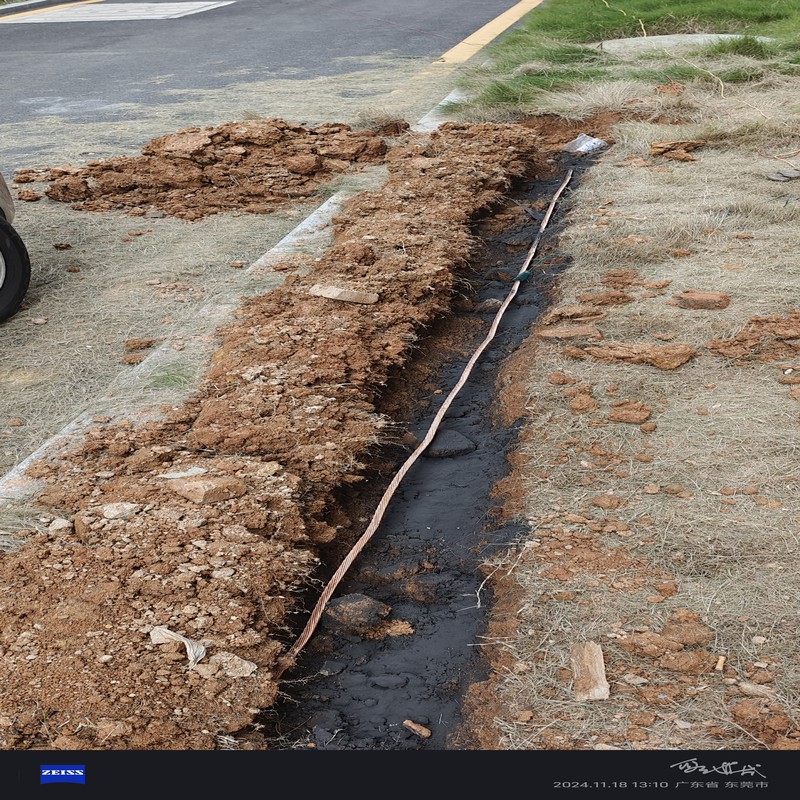

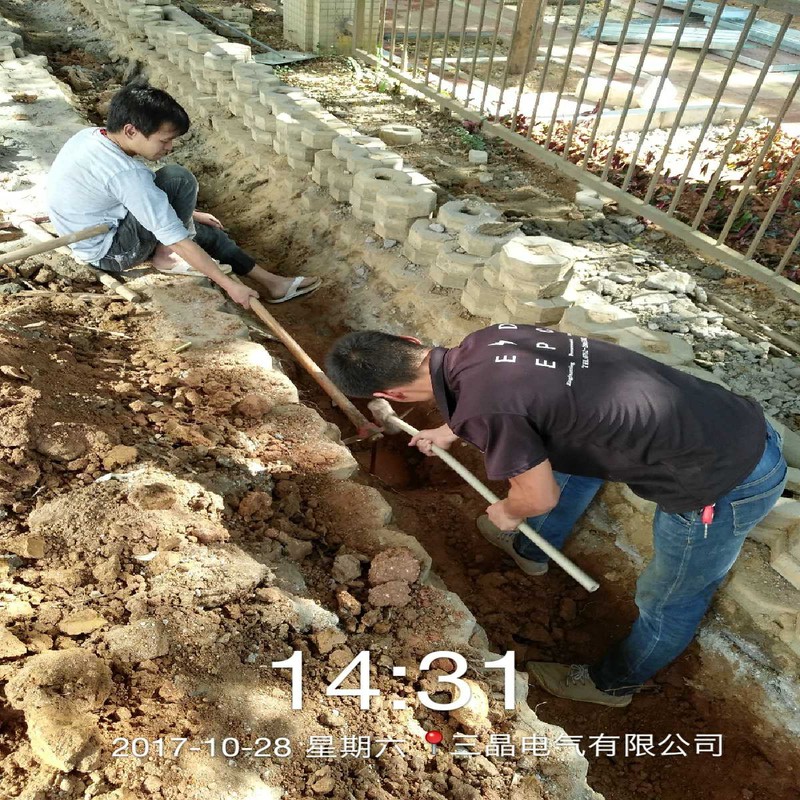

（二）接地网选址与布设要求
为确保接地系统“纯净无干扰”，独立室外接地网装置选址需严格遵循以下要求：
- 距离主体建筑大于20米，本次工程受现场建筑布局影响，实际选址距离建筑21.3米，符合规范要求；
- 接地网20米临近范围内，无配电房、变压器及大型运行动力设备，避免杂散电流干扰；
- 地下周边尽量远离地下轨道交通等地下运行设施，减少地下干扰源影响；
- 接地体埋设深度大于0.8米，确保接地稳定，进一步隔绝地表干扰，打造纯净接地环境。
（三）接地电阻标准
本次工程采用人工接地装置，针对EOS对工业生产的危害，明确接地电阻设计标准：接地阻值小于0.5Ω，确保接地系统能快速、有效泄放电流，保障设备运行安全与稳定性。
三、工程施工核心参考依据
本次独立专用设备接地线工程施工，严格遵循以下标准与规范，确保工程合规、可靠，适配汽车部件工厂精密生产需求：
- GJB∕Z 25-1991《电子设备和设施的接地、搭接和屏蔽设计指南》；
- EN/IEC 55014-1:2021 抗干扰标准。
四、工程核心重点与应用价值
本工程核心重点是“独立纯净、抗扰高效、精准达标”，通过严格把控接地网选址、单点接地要求及接地电阻标准，搭建专属独立专用设备接地线系统，有效隔绝EMC电磁干扰、静电干扰及杂散电流影响，为车间精密生产设备提供稳定的“零电位”运行环境。
工程完工后，车间设备运行精度显著提升，设备故障率大幅降低，有效规避了EOS及各类干扰对生产的危害，适配汽车部件工厂精细化、高标准的生产需求，同时为同类汽车部件工厂制程车间独立专用设备接地线工程，提供了规范、可借鉴的设计与施工参考。
