佛山顺德光电企业防静电接地工程施工案例_4Ω接地标准
光电二级管制造过程中，静电积聚易击穿精密芯片、干扰生产流程，甚至影响产品良率与设备安全。本文结合佛山顺德某光电二级管制造企业防静电接地工程实例，详细拆解施工核心要求、流程标准、关键注意事项，为同类光电企业防静电接地工程提供实操参考。
一、工程核心要求（贴合光电企业专属需求）
本工程严格遵循光电企业防静电接地相关规范，针对光电二级管生产的精密性，明确以下核心要求，确保接地系统合规、可靠，规避静电干扰隐患：
|
项目
|
具体要求
|
引用来源
|
|---|---|---|
|
接地电阻
|
独立防静电接地系统≤4Ω；若采用共用接地系统，需满足对应系统最小值（如电子信息系统≤4Ω）
|
光电企业防静电接地规范
|
|
系统独立性
|
需与防雷接地（间距≥20m）、设备接地（间距≥10m）分开设置，杜绝交叉干扰，保障接地纯度
|
光电企业防静电接地规范
|
|
接地体材料
|
垂直接地极优先选用3m长50×50镀锌角钢或铜包钢；水平连接采用6mm²及以上铜芯软线，确保导电性能与耐腐蚀能力
|
光电企业防静电接地规范
|
|
降阻措施
|
按3:2比例将降阻剂与水搅拌成糊状，均匀填充于接地体周围土壤，压实夯实，确保降阻效果稳定持久
|
现场施工规范
|
核心重点：光电企业对静电防护要求严苛，接地电阻严格控制在4Ω以下，确保静电快速、安全泄放，保障光电二级管生产精度。
二、施工流程与验收标准
（一）接地体布置
1. 垂直接地极：间距≥5m，呈一字形均匀排列，埋深≥0.5m，避开地下金属管道、高压线路及生产设备基础，避免干扰与损坏；
2. 水平接地体：与地面垂直引出测量线，布线规整，避开金属构件与高压线路，确保接地体导通顺畅，无断点、虚接。
（二）接地线敷设
1. 室内接地干线：采用16mm²绝缘铜芯阻燃电缆线，独立引至各作业岗位，避免与其他线路混接，减少干扰；
2. 测试点设置：每个车间布设2-3个接地测试点，标识清晰、位置便捷，便于后期巡检与测试，确保可快速排查接地隐患。
（三）验收测试

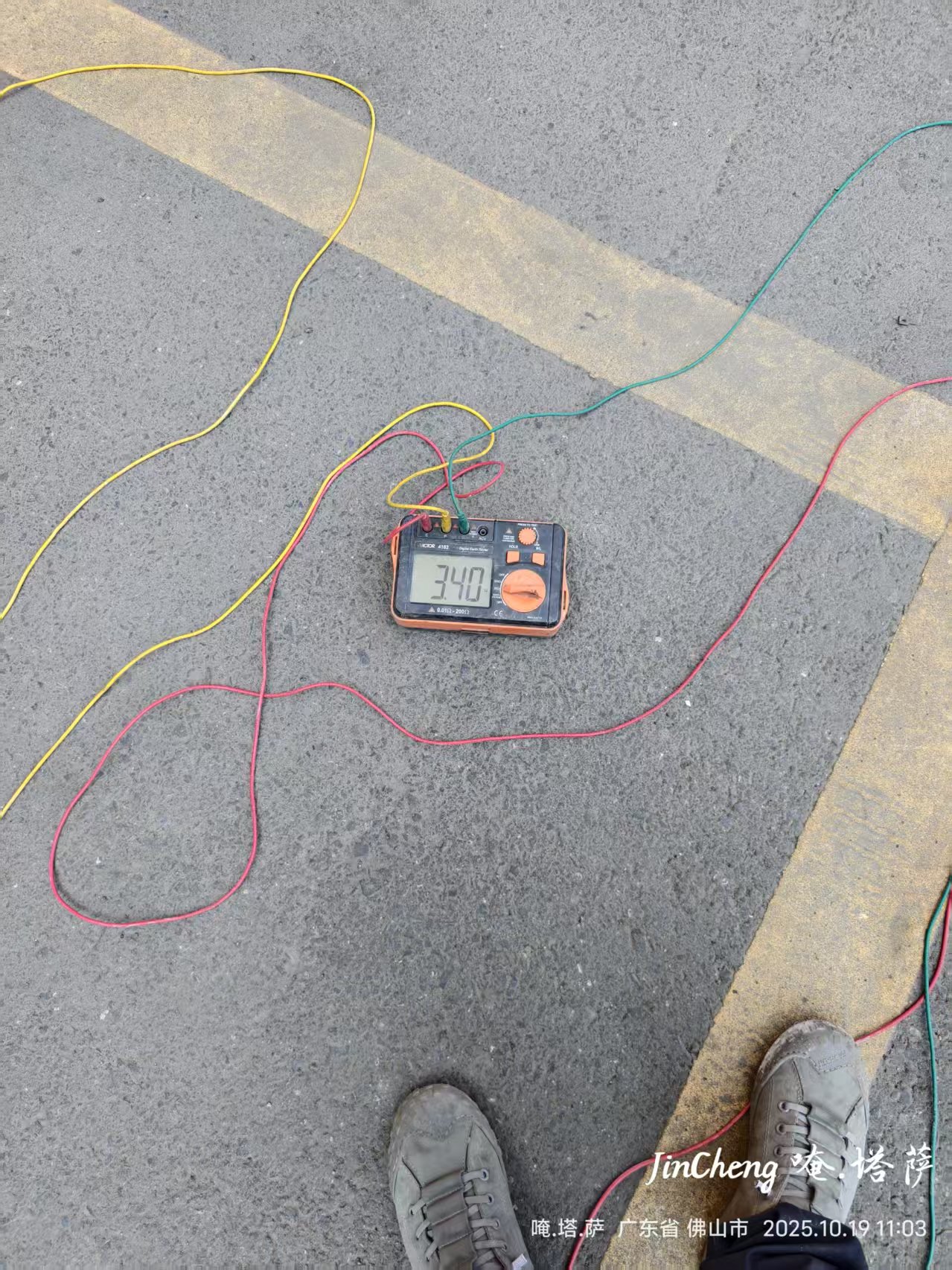

1. 现场测试：接地体回填后，立即采用专业接地电阻测试仪检测，确保接地电阻≤4Ω，测试数据留存归档；
2. 后期维护：验收合格后，每年进行一次接地电阻复测，确保接地系统长期稳定；测试点与地线间电阻需稳定保持在4Ω及以下。
三、工程关键注意事项
- 材料选择：优先选用铜包钢、镀锌等耐腐蚀、高导电材料，严禁与设备地线混用；接地接触点需彻底去除氧化层，确保连接紧密，避免接触不良导致接地失效。
- 环境适配：若现场土质较差（如多石、干燥土壤），可在辅助接地极处额外添加降阻剂，或根据现场条件合理调整接地电阻合格标准，确保接地效果达标。
- 施工防护：施工过程中避开光电生产车间核心区域，避免施工垃圾、杂物污染生产环境；接地线敷设需规整，做好绝缘防护，杜绝线路破损引发的安全隐患。
四、案例成效参考

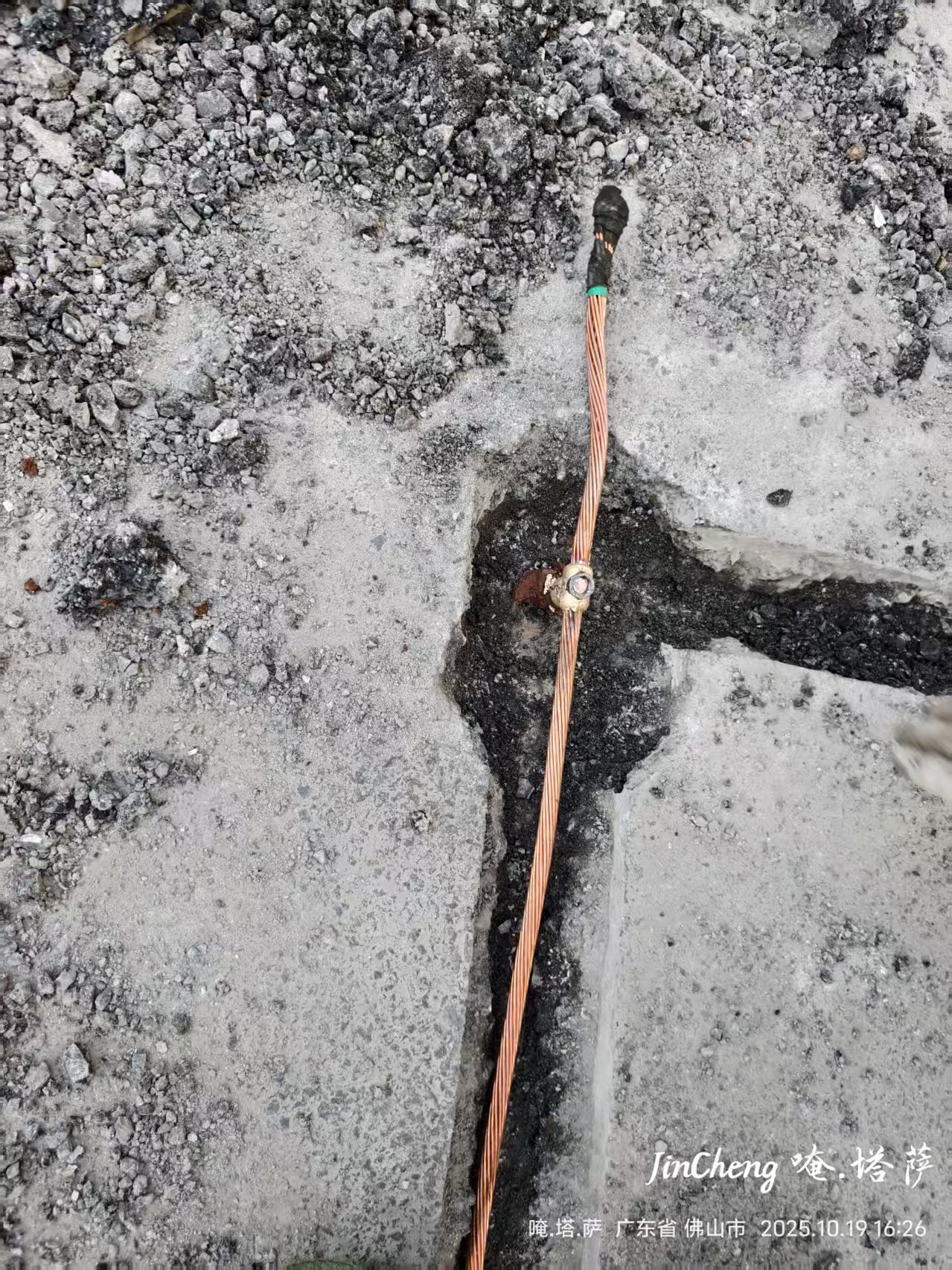

本工程针对佛山顺德该光电二级管制造企业需求，采用独立防静电接地系统设计施工，严格把控各环节标准，最终实现接地电阻稳定控制在4Ω以下，有效规避了静电对光电二级管生产的干扰，保障了生产流程顺畅与产品良率，获得企业高度认可。
