一、电镜独立地线核心三要素

• 独立接地网：严格独立设置，不接入防雷接地、不连接强电PE线、不搭接水管及桥架，杜绝各类杂散电流、干扰信号侵入，保障接地“干净”无干扰；
• 接地电阻：常规要求≤1Ω，其中高端场发射电镜需严格控制在≤0.5Ω，确保静电、杂散电流快速、彻底泄放；
• 单点接地：室内接地线路全程绝缘分开，杜绝形成接地环路，规避杂散电流产生，保障电镜运行无漂移。

二、电镜独立地线选址与室外独立地网施工

（一）电镜独立地线选址规范

• 距离电镜机房外墙3–5m，便于地线引入，同时减少机房内设备对於地网的干扰；
• 距离建筑主地网、防雷地≥10m，杜绝防雷电流、建筑杂散电流的交叉干扰；
• 远离化粪池、污水管、电缆沟、空调外机及主要道路，避免土壤腐蚀、管线干扰及机械损坏；
• 埋深≥0.8m（遵循南方施工标准），确保接地体与土壤充分接触，提升接地稳定性。

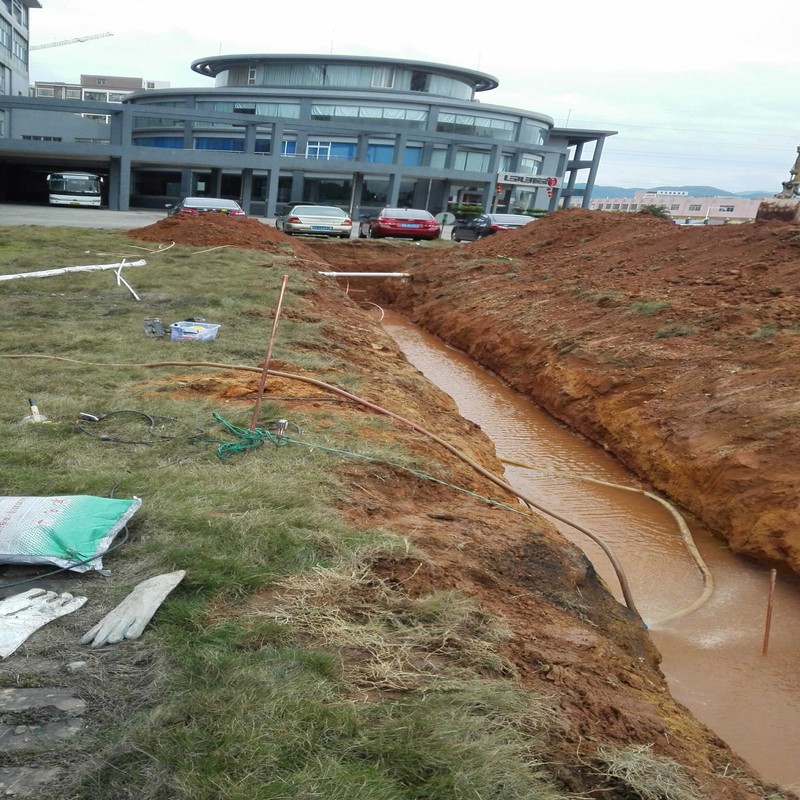

（二）室外独立地网做法

• 垂直接地极：选用φ50铜包钢，单根长度3m，共设置3–5根，均匀排布；
• 水平接地体：采用40×4热镀锌扁钢或φ16铜覆钢，连接所有垂直接地极，形成完整地网；
• 连接工艺：采用放热焊接，此为唯一可靠的连接方式，杜绝普通焊接的高阻隐患，确保地网导通良好；
• 回填要求：采用降阻剂与细土混合填充，分层夯实，提升土壤导电性，确保接地电阻稳定达标。

（三）独立地线引入线施工

• 线径规格：35mm²多股铜绞线，采用黄绿双色标识，便于区分；
• 穿管保护：采用φ50PVC绝缘管，埋地敷设进入机房，避免管线破损、干扰；
• 敷设要求：单根敷设、无任何接头，不接触任何金属构件，不与其他线缆共桥架，确保绝缘性。

三、电镜独立地线室内安装规范

（一）专用接地端子箱安装

• 安装位置：设置在电镜机房屏蔽室内或电镜设备旁，便于设备连接且不占用操作空间；
• 铜排规格：配备40×4mm纯铜排，确保导电性能优良；
• 安装要求：采用全绝缘支架固定，确保铜排与端子箱箱体完全绝缘，杜绝干扰；
• 标识规范：清晰标注“电镜独立干净地・严禁搭接其他设备”，避免误接导致干扰。

（二）电镜主机接地连接

• 连接规格：从电镜专用接地柱到绝缘铜排，采用25mm²铜绞线连接；
• 连接要求：采用单点连接模式，严禁串联连接，避免形成接地环路；
• 固定规范：采用压接铜鼻，涂抹导电膏，双螺母防松处理，确保连接牢固、导通良好，无虚接隐患。

（三）屏蔽室/壳体接地施工

• 连接范围：将屏蔽室壳体、龙骨、波导窗、屏蔽门等所有金属部件，统一连接至屏蔽地铜排；
• 接地要求：屏蔽地与电镜独立地在室内保持完全绝缘，仅在室外独立地网处实现共一点接地，杜绝室内地环路产生。

四、等电位联结施工

• 联结范围：将电镜机架、减震台、屏蔽壳、金属操作台、桥架等所有金属构件，统一接入等电位网；
• 接地要求：等电位网仅接入电镜独立地的单点，不连接任何其他类型地线，确保等电位系统纯净无干扰。

五、电镜独立地线验收标准

• 接地电阻：独立接地电阻≤1Ω，高端场发射电镜需≤0.5Ω；
• 绝缘要求：与建筑主地网、防雷地完全绝缘，不导通；
• 室内安装：铜排采用绝缘安装，标识清晰、规范，无混淆；
• 引入线：无接头、穿管规范，敷设整齐，不接触金属构件；
• 施工工艺：放热焊接饱满、无虚焊，防腐处理到位，接地体埋深≥0.8m。

六、电镜独立地线严禁事项

• 严禁将电镜独立地接入防雷接地、强电PE线、水管或桥架；
• 严禁使用细铜线、铁丝、铝线等不符合规格的线缆作为接地线；
• 严禁地线串联连接、多点接地，避免形成接地环路；
• 严禁将屏蔽地与电镜独立地在室内短接（易产生地环路，导致电镜图像漂移）；
• 严禁电镜独立地线与强电电缆长距离平行敷设，避免电磁干扰。
