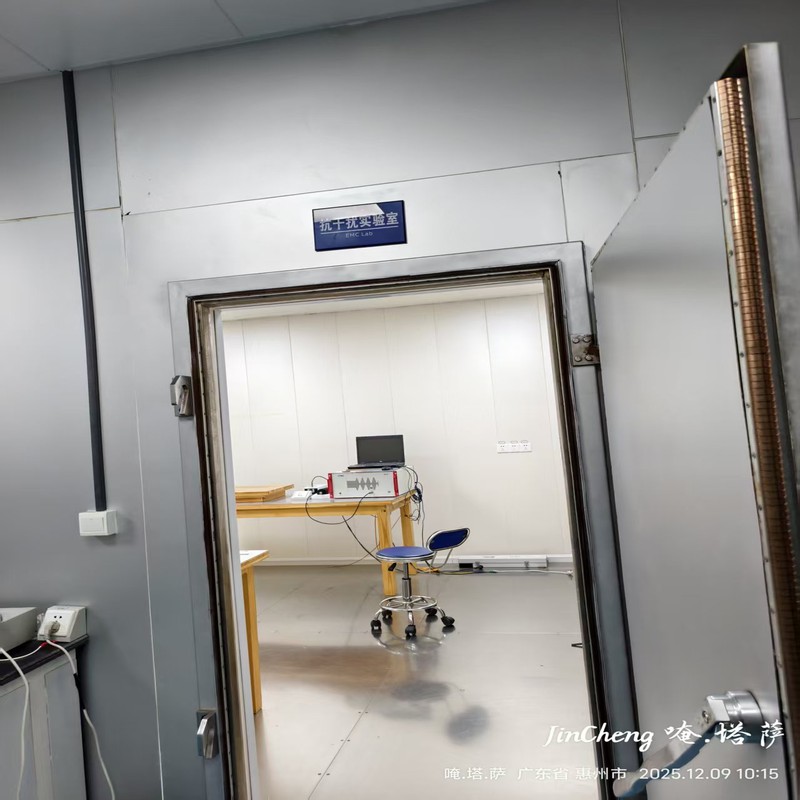

惠州周边实验室独立接地线-干净地专用地线
惠州周边实验室独立接地线-干净地专用地线
一、干净地（独立地线）核心定义
干净地 = 完全独立、不与任何其他地线共网、单点接地、电阻极低、无干扰回流
适用对象：精密仪器、工业 CT、实验室专用设备
严禁搭接：防雷地、强电保护地、消防地、空调地、照明地、金属管道、金属桥架
二、关键技术指标（强制达标）
接地电阻：＜1Ω（高端精密仪器建议 ＜0.5Ω）
与建筑主地网间距：≥5～10 m，距离越远抗干扰效果越好
系统独立性：与建筑原有地网完全绝缘、互不连通
室外引入线：单根线缆、无中间接头、全程穿绝缘管敷设
室内接线端子：采用绝缘铜排，执行单点接入规范
三、标准施工工艺流程
1. 室外独立接地体（专用地网）
垂直接地极：φ50 铜包钢，单根长度3m，布设3～10根
接地极间距：≥3m
水平连接体：40×4 扁钢 或 φ16 铜覆钢，埋设深度≥0.8m
连接工艺：统一采用放热焊接，保障连接可靠
回填要求：降阻剂搭配细土分层夯实
选址要求：远离地下管线、硬化地面、化粪池等区域
2. 地线室内引入（核心工序）
引上线规格：35mm² 多股铜绞线（黄绿双色）
防护敷设：穿φ50 PVC绝缘管，全程不触碰金属构件、不共用桥架
室内终端：配置独立接地端子箱，内置绝缘铜排
标识标注：张贴标识「干净地・独立接地・严禁搭接其他设备」
3. 室内设备接线（标准接法）
仪器至铜排连接线：25mm² 铜绞线
接线要求：单点连接，严禁串联多台设备
绝缘要求：铜排与端子箱体完全绝缘，不得接箱体外壳
使用规范：所有实验仪器仅接入本干净地，禁止混接其他地线
4. 实验室局部等电位施工（必做项）
机房整体铺设局部等电位网
连接对象：仪器外壳、屏蔽壳、金属台面、屏蔽室龙骨
接地要求：等电位网仅接入干净地铜排，不连接其余地线
四、施工严禁行为（违规将导致接地失效）
❌ 独立干净地搭接防雷地、建筑保护地
❌ 使用细铜线、铁丝、铝线替代标准铜线缆
❌ 地线串联连接多台实验设备
❌ 地线与强电电缆长距离平行敷设
❌ 接地端子箱搭接箱体、金属水管
❌ 线缆接头过多、仅缠绕连接、未压接铜鼻
五、简易验收标准
接地电阻：＜1Ω
系统独立：与建筑原有地网完全不导通
室内配置：绝缘铜排、单点接入
标识完整：张贴干净地专用警示标识
服务范围与适用场景
服务覆盖广东全省及珠三角地区，适用于工业生产车间、电子加工厂、精密实验室、自动化生产线、化工厂区、无尘车间、仪器检测室、设备机房等场景，承接工业设备、仪器设备、电子设备接地设计、安装、改造、检测一站式服务。
惠发科技 主营项目
独立专用接地装置、独立接地极、独立接地系统工程安装、车间防静电接地、除尘设备防雷接地、排烟管等电位安装、综合接地网降阻施工、接地阻值补强、高铁站/地铁站综合地网、地磅/变电站防雷接地、各类防静电地板及地坪、接地电阻检测、ESD防静电工程、防雷接闪安装
