*高端新能源及储能产业基地 防静电接地桩组件工程技术方案
*高端新能源及储能产业基地项目 独立安装防静电接地桩组件工程 技术方案
一、工程概况
1.1 工程基本信息
工程名称：*高端新能源及储能产业基地独立安装防静电接地桩组件工程
工期要求：严格按照施工合同约定的工期节点执行，确保工程按期完工、验收合格。
1.2 质量与工程范围
质量要求：严格遵循本方案及相关规范标准施工，确保防静电接地系统接地电阻≤2Ω，满足客户及产业基地生产运营的防静电要求，保障新能源及储能设备安全稳定运行。
工程范围：本工程为高端新能源及储能产业基地独立防静电接地桩组件安装，涵盖室外独立接地网（接地桩、水平接地体）敷设、防静电导线预埋、室内汇流箱安装及全系统接地电阻检测、验收等全部工序，全程遵循独立防静电接地要求，与防雷地、强电保护地严格分离。
二、编制依据
1、《电气装置安装工程施工及验收规范》(GB50169—2006)
2、《交流电气装置的接地》（DL/T621—1997）
3、《电子产品防静电检测规范》（SJ/T10694-2006）
4、《国家电网公司输变电工程达标投产考核办法（2005年版）》
5、《国家电网公司输变电优质工程评选办法（2008年版）》
6、本工程施工合同、客户技术要求及现场勘察资料
7、相关安全生产、文明施工及环境保护现行规范标准
三、施工流程图
施工准备（材料、机具、技术交底）→ 现场放线定位 → 沟槽开挖 → 接地极安装 → 水平接地体焊接 → 降阻剂敷设 → 分段接地电阻检测 → 沟槽回填（隐蔽验收）→ 防静电导线预埋（线管敷设）→ 室内汇流箱安装 → 系统整体接地电阻检测 → 质量验收 → 竣工移交
四、施工工艺总体要求
4.1 施工前期要求
1、施工前必须组织施工人员熟悉现场地形、施工图纸及相关规范标准，明确施工流程、质量标准及安全注意事项，确保施工全过程合规、有序。
4.2 接地网开挖要求
2、接地网开挖：开挖尺寸为0.8m（宽）×0.8m（深）接地沟，采用“口”字形方形布置，使接地网形成闭合回路，确保静电高效泄放，提升接地系统稳定性。
4.3 接地装置与连接要求
3、接地装置金属构件：采用铜包棒接地极，规格为20×2000mm（铜包棒），共计25组；接地极间距严格控制为2.5m，确保接地散流均匀，避免相互屏蔽影响接地效果。

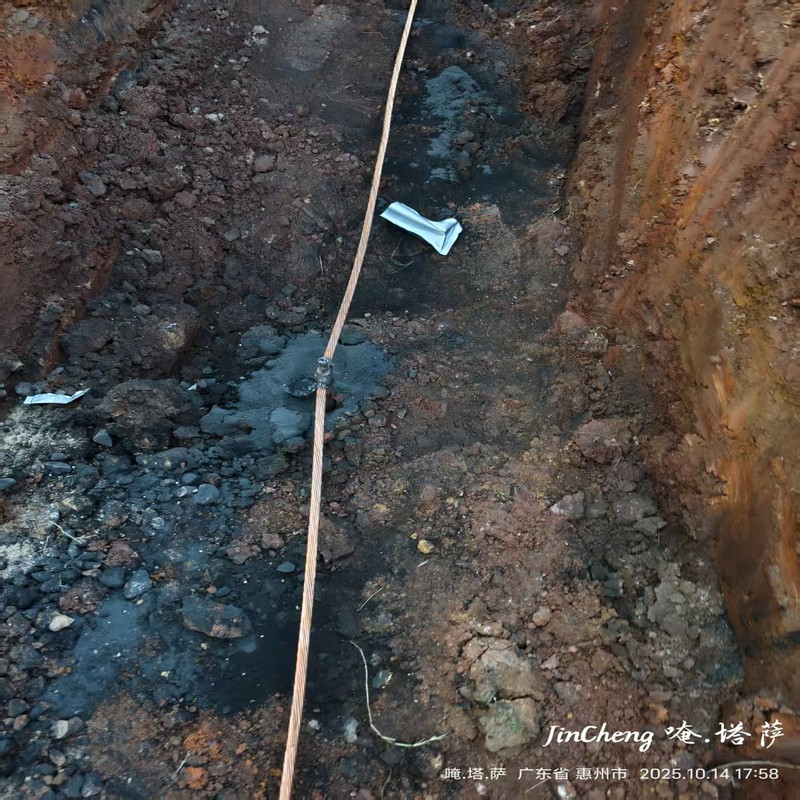

4、水平接地体连接：采用95mm²铜线将25组接地极通过焊接方式连接为整体，焊接质量符合规范要求，确保无断点、无虚焊，保障接地系统导通性。
4.4 导线敷设与汇流箱安装要求
5、防静电导线敷设：采用95mm²铜芯绝缘线，沿工业园至大楼间路面预埋线管敷设，引至车间大楼弱电井道；线管敷设需符合预埋规范，做好防护、防腐处理，避免导线破损、受潮。
6、室内汇流箱安装：车间大楼共9层，分左右两侧弱电井道走线；两侧防静电导线分别采用50mm²多股铜线，沿车间内墙敷设至1—9层，每层安装静电汇流箱2个，共计18个；汇流箱规格为30×40×25cm，内置铜排，铜排截面积不小于100mm²；所有静电接地线采用桥架及卡码固定，固定间距均匀、牢固，外观整洁规范。
五、主要施工方法
5.1 施工准备
5.1.1 材料准备与验收
1、材料准备：根据施工图纸、现场地形及设计要求，编制材料采购计划，明确接地极、铜线、降阻剂、汇流箱、线管、桥架、卡码等材料的规格、数量、质量标准，报物资管理部按计划采购。
2、材料验收：所有进场材料必须具备相应的产品合格证、检测报告等合格资料，进场后及时报客户及监理单位检查认可，不合格材料严禁进场使用。
5.1.2 材料贮存与机具配备
3、材料贮存：做好接地装置材料的贮存工作，分类堆放、标识清晰，避免受潮、锈蚀、损坏；焊条需妥善保管，做好防潮处理，确保焊接质量。
4、机具配备：配备满足施工需求的施工机具，主要包括挖掘机、焊搪模、十字镐、铁铲、铁撬、铁锤、接地电阻测试仪（ZC29B-2）、焊接设备、线管切割工具等，所有机具进场前检查调试，确保性能良好，满足施工要求。
5.2 作业条件
1、施工场地清理完毕，无障碍物、无地下管线（或已明确地下管线位置并做好防护），符合施工要求。
2、施工前组织施工人员进行安全培训、技术交底，详细讲解施工流程、质量标准、安全注意事项及应急处理措施，确保施工人员熟悉设计及施工规范要求，具备相应的施工能力。
3、做好沟槽开挖时的排水工作，提前排查施工区域排水条件，配备排水设备，避免沟槽积水影响施工质量及安全。
4、检查施工机械及工具，确保所有设备正常运行，无安全隐患；焊接设备需经检验合格，操作人员持证上岗。
5、做好施工人员安排计划，合理配置劳动力，明确各岗位职责，确保施工有序推进。
6、与土建施工单位做好沟通协调，合理安排作业面，尽量减少交叉作业，避免相互干扰，确保施工安全及施工质量。
六、施工方法
6.1 沟槽开挖
6.1.1 定位与放线
1、施工人员根据接地网施工布置图，采用石灰或喷漆标记接地极、接地沟的施工平面位置，确保定位准确，符合“口”字形闭合回路设计要求。
6.1.2 沟槽标准与开挖要求
2、沟槽断面要求：宽度0.8m、深度0.8m，沟底平整、坚实，无积水、无碎石、无建筑垃圾，确保接地体敷设后受力均匀、接触良好。
3、技术员对接地极桩的定位轴线及标高进行复查，确认无误后，方可开始沟槽开挖，确保施工时轴线及标高的准确性。
6.1.3 开挖作业与验收
4、沟槽开挖优先采用挖掘机作业，提高施工效率；若遇构支架基础较多、地下管线密集等位置，无法使用挖掘机挖掘时，采用人工开挖，避免损坏地下设施及基础结构。
5、沟槽开挖完毕后，由质检员认真检查沟槽的宽度、深度、平整度及轴线位置，做好检查记录，验收合格后，方可进行接地装置敷设；不合格部位及时整改，直至符合要求。
七、接地极施工
7.1 施工前期检查
1、接地装置敷设之前，质检员需再次认真检查沟槽开挖深度、沟底平整度，做好检查记录，确认符合设计及规范要求后，方可开展后续施工。
7.2 施工顺序与焊接要求
2、施工顺序：严格按照“先安装垂直接地极，再焊接水平接地体”的顺序施工，确保接地网连接规范、导通良好。
3、水平接地体连接：采用铜焊接工艺，焊接人员必须持证上岗，严格按照焊接规范操作，确保焊接质量。
4、焊接准备：焊接前应将接地极端头外表面的污物、锈蚀清除干净，使之露出金属光泽，避免污物影响焊接质量，导致接触不良。
5、焊接质量要求：焊缝应平正、连续，无间断、无夹渣、无气泡、无未焊透及咬边等缺陷；焊接长度符合规范要求，确保焊接强度及导通性。
7.3 接地体弯制与降阻剂施工
6、接地体弯制：在水平接地体与垂直接地极连接的部位、接地网边沿转角等位置，根据现场实际情况进行弯制，弯制角度符合规范要求，避免弯折过度损坏接地体。
7、降阻剂施工：水平接地体与垂直接地极焊接完成后，在接地网沟槽内均匀铺设高效物理降阻剂，覆盖接地极及水平接地体，确保降阻剂与接地体紧密接触，有效降低接地电阻，确保接地电阻达到≤2Ω的合格标准；降阻剂铺设厚度、范围符合设计要求，铺设均匀，无遗漏。

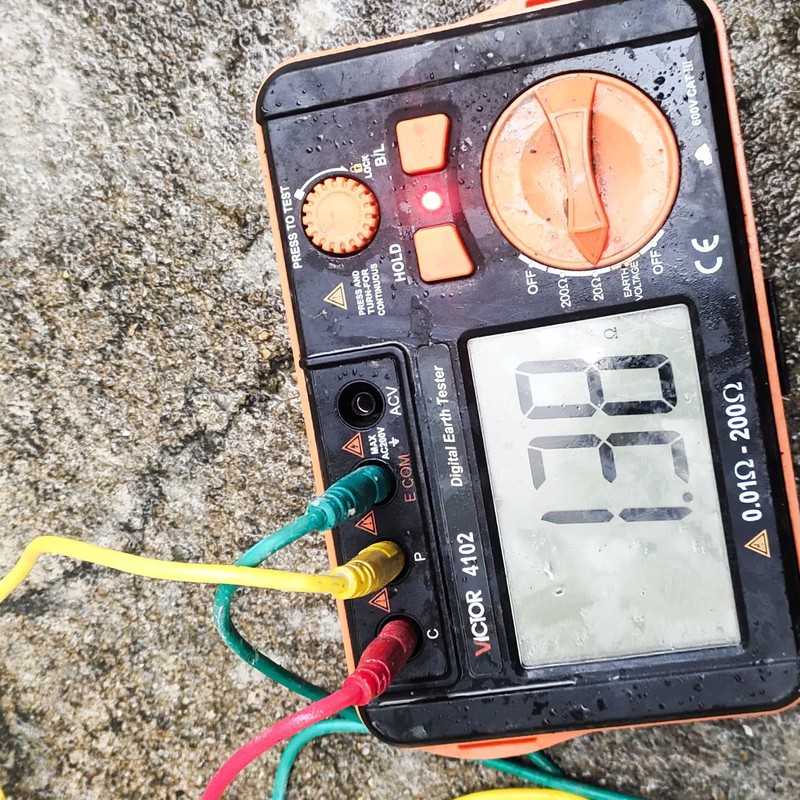

八、电阻测量
8.1 分段测量
1、接地网施工过程中，实行分段电阻测量，每完成3~5段接地体焊接及降阻剂敷设后，立即测量本段电阻值，检测本段接地电阻是否满足设计要求，同时检查放热焊（铜焊接）的焊接质量，及时发现问题、整改问题，避免后期返工。
8.2 整体测量与要求
2、整个接地网施工完工后，对整个接地网电阻进行整体测量，分段及整体接地网测量均采用三极法测试电阻，严格按照ZC29B-2接地电阻测试仪的《仪器使用方法》操作。
3、测量要求：测量时确保测试仪器接线正确、操作规范，测量数据真实、准确，做好测量记录；若测量电阻值大于2Ω，需及时采取补打接地极、补充降阻剂等整改措施，直至电阻值符合要求。
九、沟槽回填
9.1 回填前验收
1、接地体敷设、降阻剂铺设及分段电阻检测合格后，准备回填隐蔽前，提前2小时通知客户及监理单位进行验收，备好验收记录，经客户及监理签字确认合格后，方可进行回填隐蔽，严禁未验收擅自回填。
9.2 回填材料与工艺
2、回填土要求：土沟底部应平整、无积水、无碎石；回填土采用洁净的细土，不得夹有石块、建筑垃圾、杂草等杂物；外取土壤不得带有较强的腐蚀性，避免腐蚀接地体，影响接地系统使用寿命。
3、回填工艺：回填时分层进行，每层回填厚度不超过200mm，分层夯实，确保回填土密实，减少土壤孔隙，降低土壤电阻率；回填至与地面齐平后，做好地面平整工作。
9.3 质量控制目标及要求
4、质量控制目标及要求：
① 接地装置所采购的材料必须符合规范标准及设计要求，同时具备生产厂家资质证、产品合格证及检测报告，报监理单位认可后，方可进场使用。
② 接地体焊接部位焊碴清理干净后，及时进行防腐处理，涂刷防腐涂料，确保焊接部位不生锈、不腐蚀，延长接地系统使用寿命。
③ 接地电阻严格控制在≤2Ω，确保满足客户质量要求及防静电使用需求。
④ 水平接地体的间距、接地极间距必须符合施工规范规定和设计要求，确保接地散流均匀。
⑤ 接地极与水平接地体焊接必须符合施工规范规定和设计要求，焊缝质量合格，导通良好。
⑥ 接地极与水平接地体焊接头饱满、光滑，无缺陷，确保焊接强度及导通性。
⑦ 接地极顶面埋深严格控制为1m，确保接地极处于稳定的土壤环境中，避免受地面作业、环境变化影响。
⑧ 接地装置所经过的道路、建筑物基础以及户外基础部分，在土建施工前完成预埋，做好防护措施，避免后期施工损坏接地装置。
⑨ 电缆沟内预埋件按照客户要求埋设，定位准确、固定牢固，满足后续施工及使用需求。
十、质量检查
10.1 隐蔽工程验收
1、隐蔽工程验收：接地体焊接完成、焊接部分经防腐处理后，由项目部技术员、监理工程师、客户代表共同进行检查验收，执行隐蔽工程验收记录，留存影像资料，验收合格后，方可进行回填隐蔽；验收不合格的，立即整改，直至符合要求。
10.2 问题处理与回填检查
2、问题处理：对质量检查中未满足设计要求或规范规定的部位，立即组织施工人员进行返工处理，返工后重新进行检查验收，直至符合有关要求，严禁不合格工序进入下一道施工环节。
3、沟槽回填检查：沟槽回填前，经客户及监理检查合格、同意隐蔽后，方可进行回填；回填过程中，质检员全程监督，确保回填土无石块、建筑垃圾，分层回填、夯实到位，回填后适量浇水吸湿，提升土壤密实度。
10.3 整体电阻检测
4、整体电阻检测：接地网全部安装完成后，再次对接地网整体电阻进行测量，确保电阻值≤2Ω；测量数据记录完整，作为竣工验收的重要依据。
十一、安全文明施工
11.1 人员安全要求
1、工作人员应严格按照安全规程作业，克服施工中的习惯性违章现象；本工程焊接件以镀锌制品、铜制品为主，施工人员应采取相应的劳动保护措施，避免受伤。
2、进入施工现场的工作人员必须戴好安全帽、佩戴胸卡，穿好工作服、劳保鞋，严格遵守施工现场安全管理规定。
11.2 现场作业安全
3、施工人员必须熟悉现场施工状况，明确施工区域，尽量避免交叉作业；若确需交叉作业，需提前沟通协调，做好安全防护措施，防止意外发生。
4、挖掘区域内如发现不能辨认的地下埋设物、古物等时，严禁擅自敲拆、挖掘，必须立即报告上级主管部门及客户，待处理完毕后，方可继续施工；挖掘土方自上而下进行，严格按照有关规定确定堆土距离及高度，堆土高度不超过1.5m，堆土距离沟槽边缘不小于0.5m，避免沟槽坍塌；挖掘工具应完整、牢固，施工人员间距以不相互碰撞为宜。
5、进行焊接或切割工作时，操作人员应穿戴专用工作服、防护手套、防护眼镜等符合专业防护要求的劳动保护用品，严禁违规操作。
11.3 机具与用电安全
6、所使用的工器具要认真检查，不符合安全要求的禁止使用；电器类工具外壳应可靠接地，避免漏电伤人。
7、现场使用的施工电源应从专用的盘柜引出，由专职电工负责接线、拆线，未经许可，其他工作人员不得随意乱拉乱接电源，严禁私拉乱接电线。
11.4 登高与动火安全
8、登高焊接作业时，登高人员必须持有登高作业证，同时系好安全带、设置二道防线，确保登高安全；使用气割时，氧气瓶和乙炔瓶的距离应大于5m，焊接作业四周不得有易燃易爆物品，乙炔瓶应站立放置，并有防倾倒措施，氧气、乙炔瓶不得在阳光下长时间暴晒；严禁酒后作业、疲劳作业。
11.5 现场文明与材料管理
9、施工现场应及时清理，施工垃圾日产日清，材料堆放整齐、标识清晰，做到工完料尽场地清。
10、露出地面的接地材料，长度控制在不大于1m，并采取防护措施（如加装防护套、警示标识），以免伤人。
11、由于现场与土建单位交叉作业，遇到问题应互相谦让、及时沟通，必要时上报上级主管部门协调处理，严禁发生争执、冲突。
12、焊接人员应配备防尘口罩，在室内或通风不良场所进行焊接作业时，应配备排风设备，保持通风良好，避免焊接烟尘危害人体健康。
13、施工用原材料必须分类堆放整齐，标明规格、用途，做好防潮、防腐、防盗措施，确保材料质量。
十二、质量质保
在非人为损坏、不可抗力因素影响的前提下，本工程防静电接地桩组件及整个接地系统质保年限为15年以上；质保期内，若出现接地电阻超标、接地装置损坏等质量问题，我方将及时派员进行维修、整改，确保接地系统正常运行，费用由我方承担。
十三、检测仪器及验收检测方法
13.1 检测仪器
1、检测仪器：采用ZC29B-2型接地电阻测试仪，该仪器经检验合格，精度符合检测要求，可准确测量接地电阻值。
13.2 验收检测方法
2、验收检测方法：严格按照ZC29B-2接地电阻测试仪的《仪器使用方法》进行操作，采用三极法对接地电阻进行检测；检测时，确保测试接线正确、仪器调零到位，测量3次，取平均值作为最终接地电阻值；接地电阻值≤2Ω为合格，不合格的立即整改，直至验收合格。
13.3 验收资料
3、验收资料：验收时，我方将提供完整的验收资料，包括材料合格证、检测报告、施工记录、隐蔽工程验收记录、接地电阻测量记录等，确保验收工作顺利进行。
