*高校实验楼接地改造案例-独立信号接地系统设计施工_GJ16-2008规范
依据《GJ 16 - 2008〈民用建筑电气设计规范〉》明确要求，电子设备需同时具备信号电路接地（信号地）、电源接地和保护接地三套接地系统。规范同时指出，电子设备接地宜与防雷接地系统共用接地网，且接地电阻不应大于1Ω。当前我国现行规范体系主推建筑物采用共用接地系统，不鼓励设置独立接地系统，核心目的是避免同一建筑物内存在两套接地系统时，雷击或设备故障期间各电气系统间产生电位差，进而引发人身电击等电气安全危害。
但在实际工程中，部分建筑物内部设备因特殊性，必须采用独立信号接地系统。此时如何防范安全风险，在确保设备正常工作的同时，保障独立接地系统安全可靠运行，平抑雷击或故障时两套接地系统间的电压差，守护人身与设备安全，规范独立信号接地系统的使用与管理，成为工程设计的核心难点。
本文结合笔者设计的某高校实验楼既有建筑改造项目，详细介绍在有限场地空间内建设独立信号接地系统的思路与解决办法，针对上述难点提供实操方案，为同行开展同类项目设计提供参考与借鉴。
一、项目概况
本项目为某高校实验楼改造工程，该实验楼建筑面积约3.5万m²，共9层，建筑高度36m，属于二类高层，结构形式为钢筋混凝土框架结构，基础为桩基础，原设计采用共用接地系统。
项目竣工后，使用单位物理学院提出需求：部分科研仪器设备需安装独立信号接地线系统，规避原共用接地系统中杂散电流的干扰，以满足精密仪器教学和实验使用要求——其中部分物理实验采用单电子撞击方式，对电源稳定性和接地质量要求极高。
据悉，该物理学院在旧实验楼中曾采用如下解决方案：各实验室分别在室外地面下埋设6mm厚铜板作为接地极，采用35mm² BV线作为接地线明敷至实验室内。实践证明，该方案可有效避免共用接地系统的杂散电流干扰，因此物理学院提出，新实验楼需沿用类似方案，设置38根独立接地线和38个独立接地极。
二、校方方案及存在问题
物理学院提出的信号独立接地方案具体如下：
- a. 在实验楼周围合理区域布置38个独立接地点，其中独立电子学接地点11个、独立仪器接地点27个，所有接地点互不相连；
- b. 独立电子学接地点要求接地电阻＜2Ω，接地极埋深地下约4m，采用6mm厚、50mm宽紫铜排布成网格（焊接连接），网格规格分为2m×4m（10个）和4m×6m（1个），相邻紫铜排间距0.5m；
- c. 独立仪器接地点要求接地电阻＜20Ω，接地极埋深地下约4m，采用6mm厚、50mm宽紫铜排布成网格（焊接连接），网格规格为2m×2m，相邻紫铜排间距1m；
- d. 采用50mm²铜芯线作为接地线，穿PVC管敷设，引至D栋走廊及地下室指定位置。
经现场勘查与专业分析，该方案存在以下6点核心问题，无法满足安全规范及实际使用需求：
- a. 独立接地网格数量过多且间距较近，导致接地体散流效果不佳，相互产生屏蔽作用，影响接地有效性；
- b. 室外接地网格布置区域虽与实验大楼基础接地间隔一条道路（距离约25m），但东侧临近另一栋教学大楼，两者间距仅5m，小于规范要求的20m（电子设备接地与防雷接地系统分开时，两接地网间距不宜小于20m），易受临近大楼地网散流干扰；
- c. 接地电阻要求为2Ω或20Ω，虽非影响接地系统效果的主要因素，但接地电阻越小，杂散电流流过时产生的电压差越小，对精密实验设备的干扰也越小，现有要求未达到最优防护标准；
- d. 50mm²铜芯线穿管引入实验楼，线路需穿越室外、室内、地下室及校园道路，如何实现敷设美观、避免破坏现有环境，是实操中的棘手问题；
- e. 按该方案实施后，需使用独立接地系统的实验室内将存在两套接地系统，易引发人员和设备潜在安全隐患，尤其在雷雨天气风险加剧；
- f. 接地干线与接地极之间需进行38处焊接，焊接面积小，长期使用后部分焊接点易锈蚀断裂，难以保障系统长期可靠运行。
三、优化解决方案
针对校方方案存在的问题，笔者与物理学院实验室负责人多次沟通、实地勘查现场后，结合项目现实条件，采用问题导向思路优化独立信号接地系统方案。新方案采用“室外独立接地体（深井接地极+水平接地极）+ 柔性接地体 + 绝缘铜排接地干线 + 接地分支线 + SPD + SPMS监控系统”的组合形式，分为3组布置，既解决独立信号接地需求，又兼顾安装敷设美观性与系统安全性、可靠性。
（一）接地网布置
该实验楼被校园道路环绕，周边环境复杂，仅南侧有一小片绿地、东北侧有一铺装广场，西北侧与文科大楼距离极近，可开挖敷设接地网的区域十分狭小。为减少同一接地网内设备接地的相互干扰，采用分区域布置方式，共设置3组接地网；同时为降低接地电阻，充分利用竖向地下空间，采用深井接地极、水平接地极、非开挖水平接地极相结合的组合方案。
（二）深井接地极施工

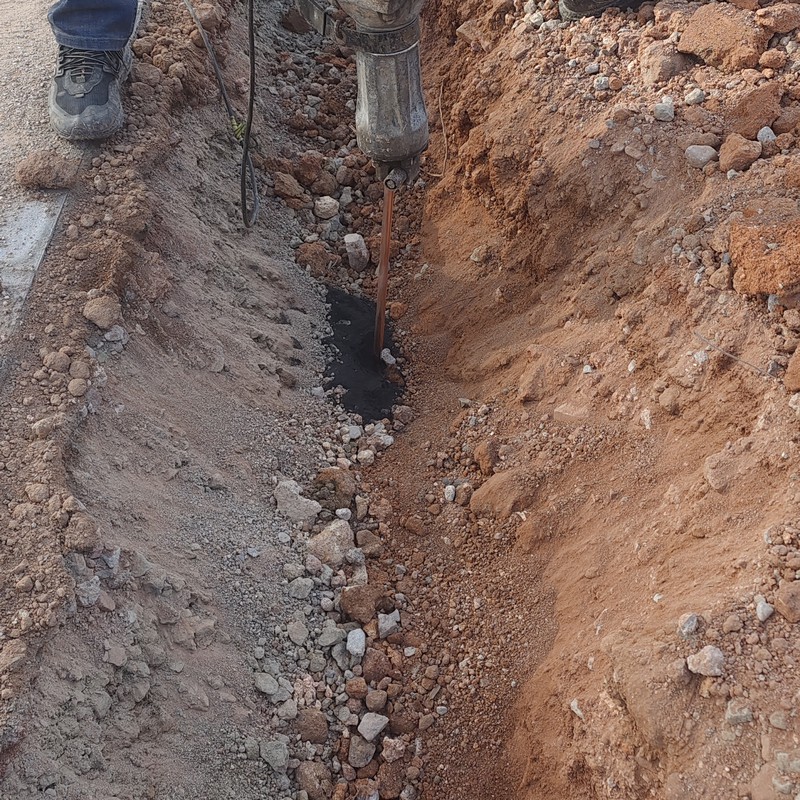

深井接地极采用钻机打孔，孔径Φ120mm，深度30m。钻孔内先放入250mm²纯铜绞线，再通过压力灌注柔性接地体HD-R10，共计布设10口（具体位置详见图4）。深井接地极的铜绞线与水平接地网铜排采用放热焊接方式可靠连接，既解决了场地狭小的问题，又规避了浅层土壤电阻率变化大的影响，为系统提供稳定的接地电阻。
（三）水平接地极施工

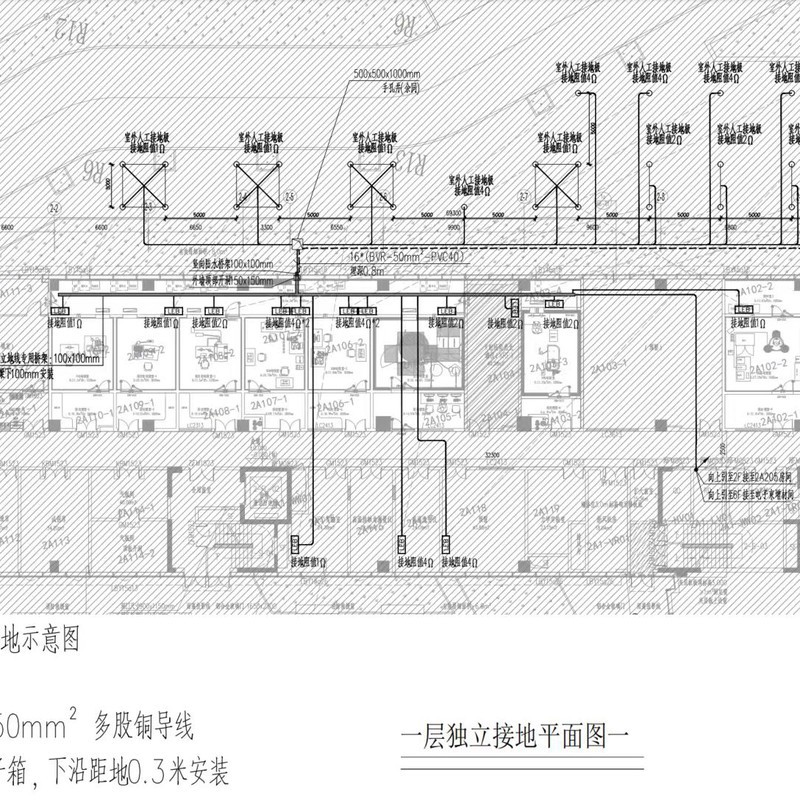

在室外地坪下-1m深处，敷设-50×5铜排网格，网格交叉处采用放热焊接，接头涂刷沥青防止电化学腐蚀，并沿网格浇注柔性接地体HD-R10，具体布置及间距详见图4。
（四）非开挖水平接地极施工
采用钻机在地坪下弧形钻孔，孔径Φ120mm，埋深不低于4m，局部可加深至5~6m，孔内穿250mm²纯铜绞线并压力灌注柔性接地体HD-R10。施工前需对地下管线进行遥感探测定位，避免施工破坏地下管线，同时无需开挖现有道路，主要起到接地极连接和降阻作用。
（五）柔性接地体应用
在有限开挖范围内，为确保接地电阻足够低，采用HD-R10柔性接地体进行降阻。该材料为环保材质，内部含有大量导电离子，灌注前为液态，可通过压力灌注或自然渗透至土壤间隙，一段时间后形成弥散的固态胶状，核心作用有两点：
- 1. 对铜绞线进行包封，隔绝外界土壤和水分侵蚀，避免铜材过早腐蚀；
- 2. 作为性能优越的新型降阻材料，相较于传统降阻剂，不会随地下水流失，可与接地铜材形成稳定接地体，提供稳定接地电阻，受季节和浅层地表水变化的影响极小。
（六）室外接地干线敷设
从3组独立信号接地网分别引接一条250mm²单芯钢带铠装铜芯电缆，采用过路顶管作业敷设，埋深不小于1m，引至实验大楼地下室3个独立信号接地系统总等电位端子箱（MEB）。钢铠与大楼钢筋网及原共用接地系统可靠连接，起到屏蔽作用，同时为接地干线（电缆铜芯）提供机械保护。
（七）独立信号接地系统总等电位端子箱（MEB，3个）
MEB端子箱需满足以下技术要求：1路250mm²铠装电缆进线、2路-50×5铜排出线；顶部和底部分别设置敲落孔，箱门带锁并配备专用钥匙，正面设置永久性铭牌，标注“仅供信号接地，严禁他用”，避免误操作。
（八）室内接地干线敷设
采用-50×5扁铜排作为楼层水平及竖向接地干线，由地下室3个MEB箱引出，经A、B、C三栋电井引至各楼层信号接地等电位联结端子箱（LEB），分区域为大楼提供3个独立接地干线。

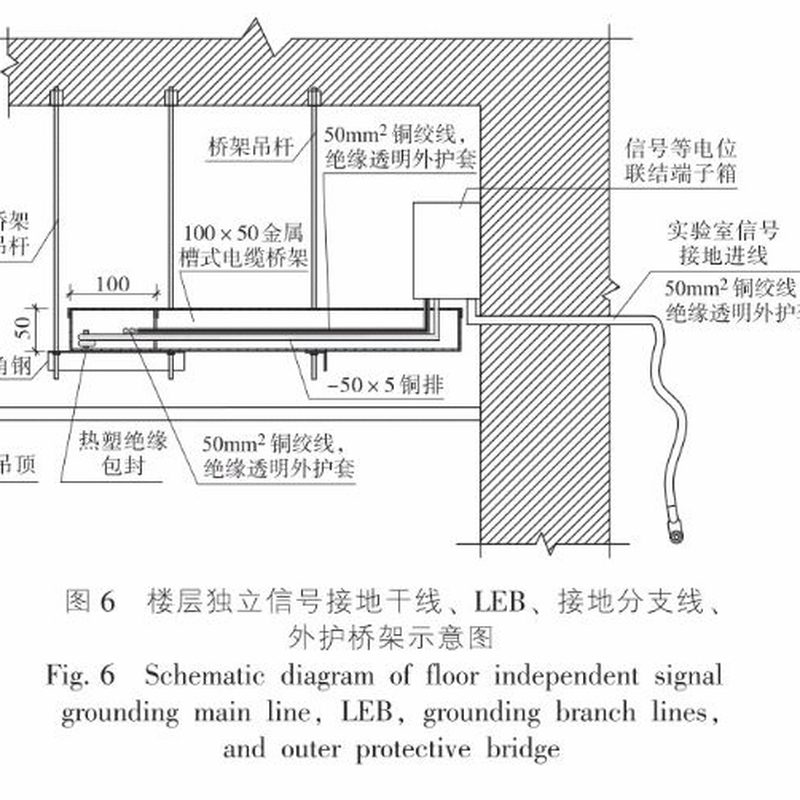

铜排全程包裹厚度不小于0.55mm的热塑绝缘包封护套，干线分支处采用螺栓压接后用绝缘带绑扎，确保接地干线全程不与桥架或其他金属接触，保持信号地的“干净”，避免杂散电流干扰。接地干线沿金属桥架敷设，桥架每隔2m固定一次，转弯处增加固定点，且金属桥架需与建筑物防雷接地系统可靠联结；楼层水平干线均敷设在吊顶内（具体详见图5、图6）。
（九）独立信号接地系统楼层等电位联结端子箱（LEB）
LEB端子箱技术要求：2路-50×5铜排进线，10路50mm²铜绞线出线；顶部和底部分别设置敲落孔，箱门带锁并配备专用钥匙，正面设置永久性铭牌，标注“仅供信号接地，严禁他用”。
（十）实验室接地分支线布置
采用50mm²透明绝缘包封铜绞线，由楼层LEB箱引出，穿墙引入需独立信号接地的实验室内，经底边距地1.6m的挂墙明装隔离开关箱后，通过末端铜鼻子压接，接入物理实验室屏蔽工作平台（近似法拉第笼）。
透明绝缘包封铜绞线柔韧性好，便于现场安装、拆卸和迁移，可直观观察内部是否发生严重断裂，降低后期检查维护难度（具体做法详见图6）。
（十一）隔离开关箱设置
隔离开关箱的核心作用是通过隔离开关，灵活接通或隔离独立信号接地系统：无独立信号接地需求时，切断线路可避免向独立信号接地系统注入杂散电流；雷雨天气时，切断线路可规避同一栋大楼内两套“地”之间的电位差，防止人员伤害和设备损坏。
（十二）SPD（浪涌保护器）配置
同一实验室内存在两套接地系统，独立信号接地系统的地电位趋近于室外大地电位，当雷电击中实验大楼时，共用接地系统与独立信号接地系统之间势必产生极高电压差，且楼层越高，电位差越大。因此，需在两套接地系统之间设置合适的开关元件。
设计在独立信号接地系统的MEB和LEB箱内均设置I级试验（1.2/50μs）SPD，参数要求：Up≤1.5kV，Iimp≥12.5kA，1P，用于连接两套接地系统。当两套系统之间电压差过大时，SPD通过瞬态低阻导通两套系统，拉平电压，保障人身和设备安全；雷击过后，SPD恢复高阻常态，两套系统相互隔离，各自发挥作用。
（十三）SPMS监控系统部署（如图7所示）
当SPD过压导通次数达到极限时会失效，此时大楼共用接地系统与独立信号接地系统导通，独立信号接地系统丧失独立性。由于SPD安装在吊顶内带锁的MEB/LEB箱内，日常查看状态难度较大，因此设计部署SPMS监控系统。
该系统通过WSC雷击计数器统计SPD经历的雷击次数，经SEMGT监控模块和CANBUS通信总线，向SPMS监控服务器上传SPD寿命状态，实验室管理人员可通过该系统评估独立信号接地系统的可靠性，实现失效SPD的准确定位和及时更换。
四、实验室相关管理规定
独立接地系统的可靠运行，关键在于规范管理。为此，针对校方实验室管理提出以下要求，确保系统安全、规范使用：
- 独立信号接地系统的MEB/LEB箱钥匙由专人管理，任何实验室需使用该系统，必须经熟悉系统工作原理和使用要求的负责人同意；
- 本系统仅用于物理实验室信号接地，严禁用于防雷接地、防静电接地、防电蚀接地、电源接地等其他用途；
- 雷雨天气时，所有使用该接地系统的实验室，必须通过隔离开关切断线路，避免雷击造成人员伤亡和设备损坏；
- 无独立信号接地需求时，应切断系统隔离开关，避免干扰其他实验室正常工作；
- 物理学院需结合自身教学实验特点，制定独立信号接地系统使用管理规定，并对教师和学生开展安全教育，严格贯彻落实；
- 建立定期巡检制度，检查独立信号接地系统使用规范性，核查SPD雷击次数，对失效SPD及时更换。
通过以上设计方案与管理规定，构建了本项目完整、可靠的独立信号接地系统，有效解决了校方需求及原有方案的各类问题。
五、结语
实践表明，设置独立信号接地系统时，确保接地极、室内接地干线、支线的“干净”（无杂散电流干扰）难度较大，对设计方案的周密性、施工水平的专业性要求极高，野蛮施工或操作不当，都可能导致独立信号接地系统与大楼共用接地系统混为一体，丧失独立性。
此外，引入独立信号接地系统后，会新增安全隐患，SPD和SPMS系统仅能起到辅助防护作用，无法完全消除风险，因此对实验室的管理制度、人员培训提出了更高要求。谁能使用、如何使用，直接决定独立信号接地系统能否可靠运行，也对系统管理者的专业理论水平提出了严格要求。
综上，当前接地系统主流采用共用接地系统，是综合安全性、经济性、可靠性、适用性等多方面因素的选择。笔者认为，除本工程这类对独立信号接地有特殊需求的场景外，应尽量避免使用独立接地系统，尤其是规模较大的独立接地系统。
