机房承重散力架设计与规范完整版｜国标合规施工+荷载验算+验收全指南
机房承重散力架设计与规范完整版｜国标合规施工+荷载验算+验收全指南
核心关键词：机房承重散力架设计、机房散力架安装规范、数据中心设备散力架国标、机房UPS电池承重加固、机柜地面散力支架施工标准
在数据中心、弱电机房、政企专网机房建设改造工程中，机房承重散力架是刚需隐蔽核心配套工装，核心解决老旧楼板承载力不足、机柜集中荷载压裂地坪、UPS蓄电池组局部沉降、设备运行共振偏移四大高频隐患。合规标准化设计施工，既能全域贴合机房专项国标硬性要求，又能规避后期消防核验、机房等保测评、结构安全抽检整改返工问题。本文聚焦现场实操场景，闭环拆解机房承重散力架全套国标规范、受力设计计算、型材选型排布、焊接安装工艺、竣工验收标准，可直接套用落地，适配新建机房、老旧机房扩容、楼宇机房改造全场景。

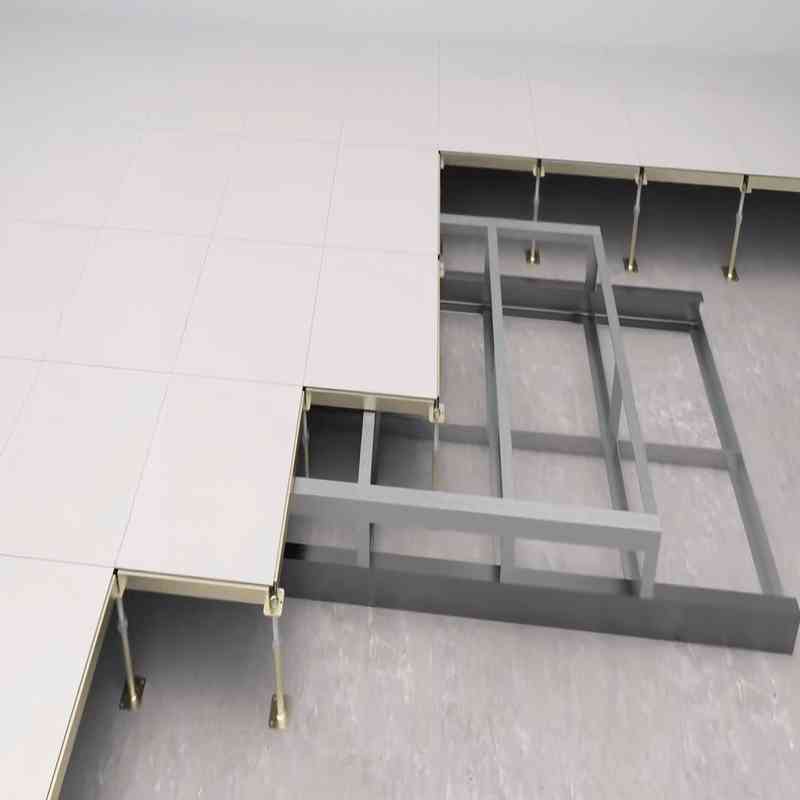

一、机房承重散力架基础定义｜核心作用适配机房全场景

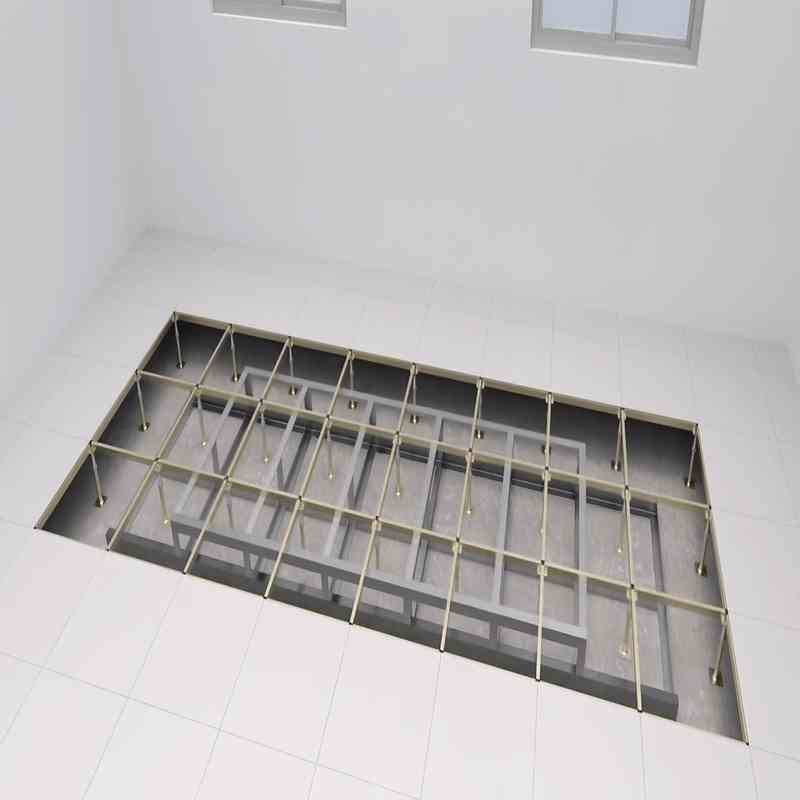

机房承重散力架也常被业内称作：机柜散力底座、设备荷载分散支架、机房钢结构承重找平架、电池专用承压托架，属于机房前置安防承重工装。
核心功能核心价值
- 荷载匀化传导：将42U高密度机柜、大功率UPS电源、铅酸/锂电电池组、行间精密空调等高吨位点状集中荷载，全域打散转化为合规楼面均布荷载，精准匹配原始建筑楼板设计承载力。
- 防护建筑结构：彻底杜绝机房专用地坪开裂、楼板内部钢筋受力变形、地面下沉起翘、防静电架空地板塌边破损等不可逆施工通病。
- 适配抗震合规：一体化钢架成型结构搭配定点锚固工艺，有效弱化设备启停低频共振干扰，贴合全域机房抗震设防国标要求，规避设备倾倒、管线扯断风险。

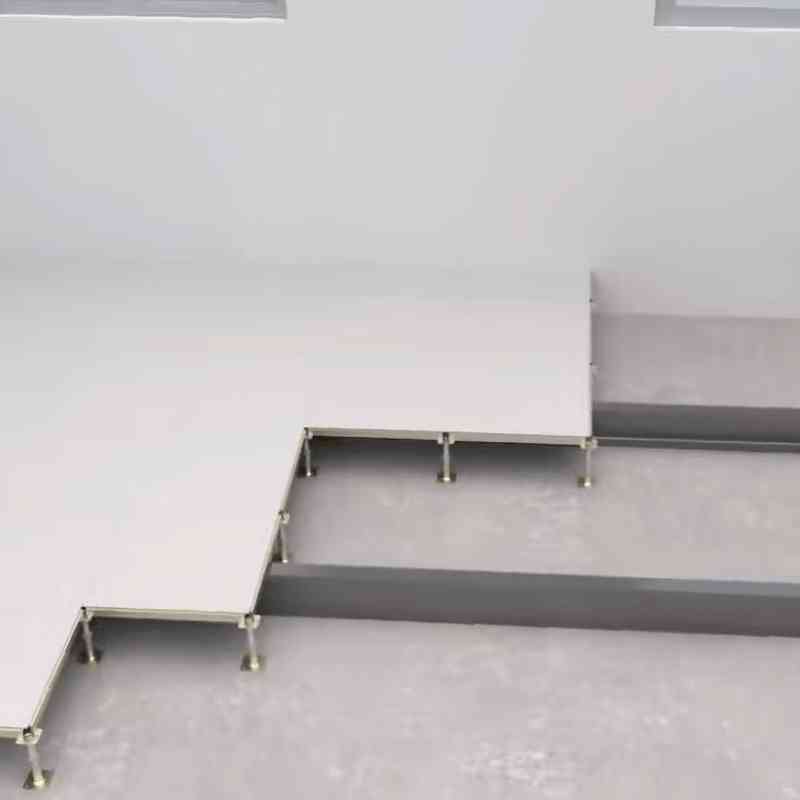

- 兼容机房配套：适配下送风冷风通道封闭、地板下强弱电管线分层走线、机房全域等电位接地联动，不占用机房有效运维空间。
二、现行强制执行国标规范｜机房散力架设计合规底线
所有机房承重散力架深化图纸、受力验算、现场施工、闭环验收，必须严格对标以下国家级强制规范，缺一不可，核验全程可溯源。
|
规范文号
|
规范标准全称
|
机房散力架刚性管控条款（直接落地）
|
|---|---|---|
|
GB 50174-2017
|
数据中心设计规范
|
主机房常规区域楼面活荷载≥8.0kN/㎡；UPS机房、蓄电池专用机房、大功率设备预留区≥16.0kN/㎡；承重工装必须预留30%以上后期扩容安全余量。
|
|
GB 50009-2012
|
建筑结构荷载规范
|
严格执行集中荷载折算等效均布荷载计算公式；机房动态运维荷载、设备搬运冲击荷载统一附加1.2–1.3安全系数。
|
|
GB 50017-2017
|
钢结构设计标准
|
承重钢架挠度严控L/600以内；全域焊缝、型材截面、支架排布必须满足强度、刚度、结构三重稳定验算要求。
|
|
GB 50011-2010
|
建筑抗震设计规范
|
全域机房按常规7度抗震设防；所有散力架必须加装侧向限位加固、底部锚固固定、高配重设备防倾倒斜撑结构。
|
|
YD/T 5026-2015
|
通信机房铁架安装设计规范
|
机房专用钢制支架统一防腐标准、等电位接地搭接标准、工装安装垂直度毫米级管控要求。
|
三、前置勘测+受力设计｜机房承重散力架核心工艺要点
现场严禁直接凭经验下料拼装，必须遵循「先勘测验算、再深化设计、后标准化施工」核心流程，从源头杜绝安全隐患。
1. 进场前置实测勘测清单
调取建筑原始竣工结构图，精准标记主梁、次梁、承重柱点位，散力架支撑点位必须全程贴合承重结构布设，绝对禁止单点悬空落在楼板空心区域；同步实测原始地坪平整度、楼板厚度、原始楼面设计承载力数值，留存勘测影像资料备案。
2. 全设备吨位精准统计（荷载验算核心依据）
逐台统计机房所有落地设备满载总重量：常规42U网络服务器机柜满载1.0–1.5t、一体化UPS主机配套电池组2.0–5.0t、恒温行间精密空调1.2–2.0t，叠加后期3–5年设备扩容增量，核算最终受力总值。
3. 散力面积标准化设计公式

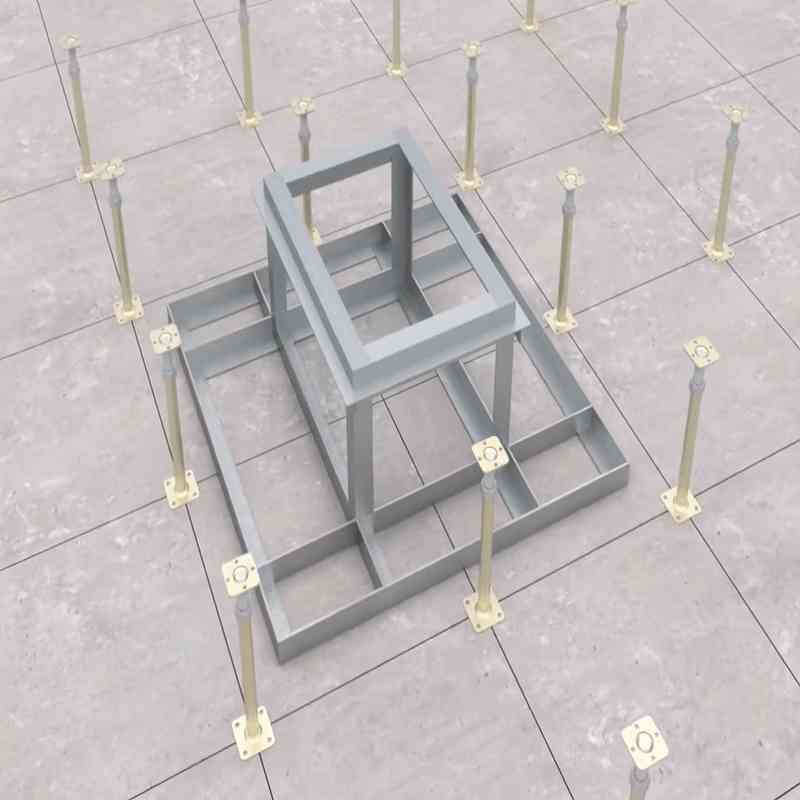

最优散力底座贴合比例：散力架底部受力面积 ≥ 设备原厂底座投影面积 × 1.8–2.5倍；高密度重载机房直接拉满2.5倍配比，彻底弱化单点集中受力压强，适配老旧低承载力楼板改造场景。
四、主流型材选型+结构排布｜分场景适配不浪费成本
按需匹配型材规格，兼顾结构安全与工程预算，拒绝过度高配冗余、低配隐患两类问题。

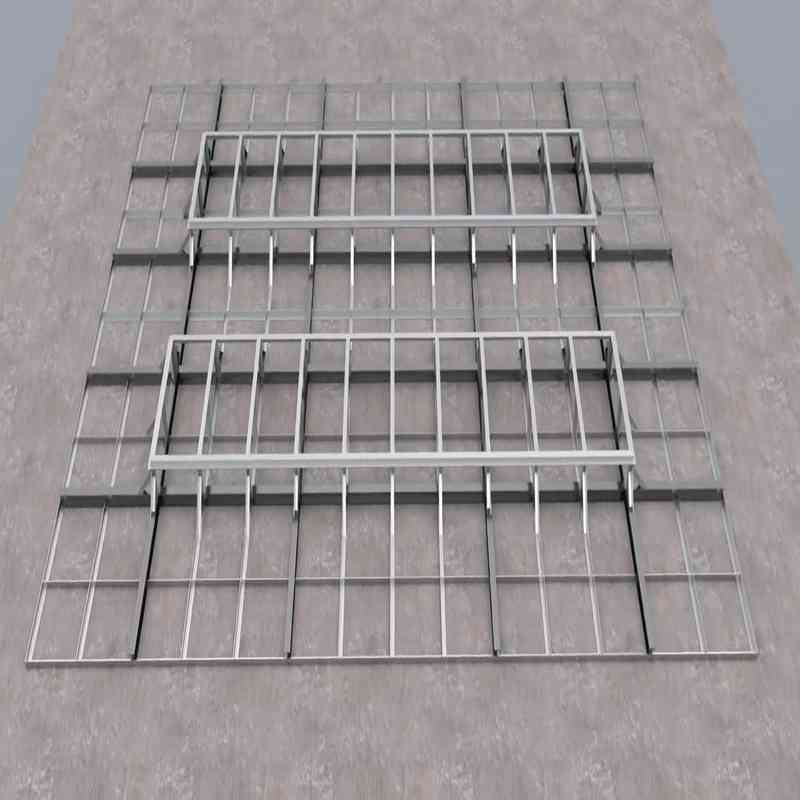

✅ 方案一：10#/12#国标槽钢井字散力架（通用刚需款）
适配场景：常规网络机柜、中小型壁挂落地UPS、机房普通配套设备、新建标准弱电机房。
标准用材：主承重横梁选用10#、12#国标Q235B槽钢，辅助拉结副梁选用50×5等边角钢，全域一体化满焊成型。
排布间距规范：主横梁中心间距严控600mm以内，设备正下方加密补强点位，杜绝钢架局部下挠变形。

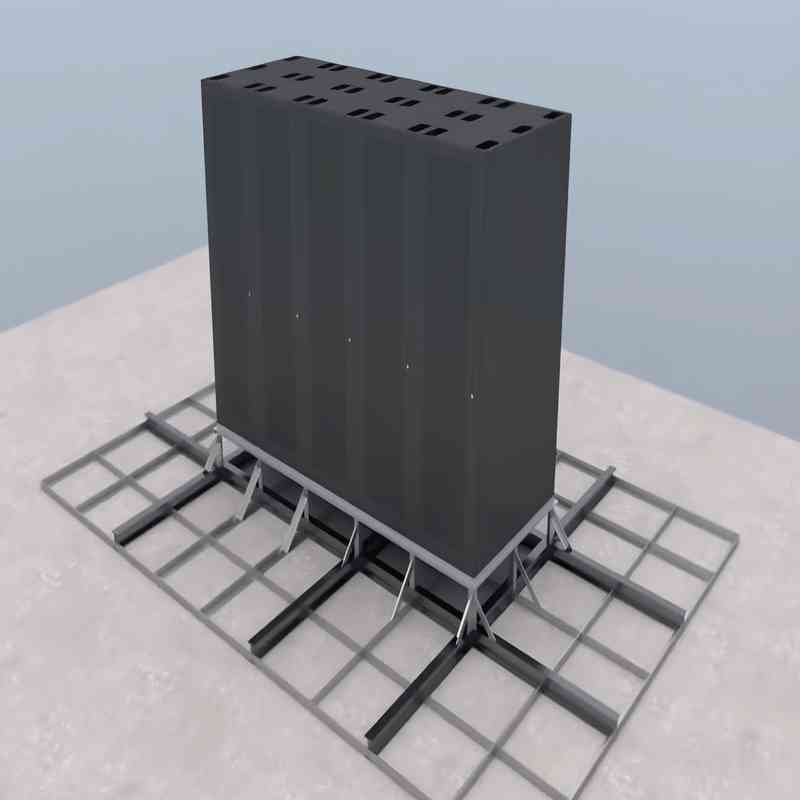

✅ 方案二：16#工字钢/H型钢重载散力架（硬核承压款）
适配场景：铅酸锂电密集电池舱、大功率工业级UPS阵列、高密度AI算力机柜、老旧楼板低承载力改造机房。
核心优势：整体结构刚性极强，抗低频共振、抗长期疲劳沉降，使用寿命同步机房全生命周期，无需后期维保加固。
✅ 方案三：装配式可调平底散力支架（便捷运维款）
适配场景：地坪高低差超标、临时快速扩容机房、需要频繁调整机柜排布的模块化机房。
配套优势：自带万向调平地脚，无需现场切割焊接，拆装便捷，可二次复用，不破坏原始建筑地坪。
五、现场标准化施工工艺｜避雷通病一步到位
工艺决定使用寿命与核验通过率，全程闭环管控五大核心施工节点。
- 精准定位放线：激光水平仪找平对标，钢架支撑中心点严格对齐建筑主梁核心受力区，放线偏差全程控制≤3mm。
- 全域满焊补强防腐：关键主受力焊缝高度不低于6mm，无夹渣、气孔、虚焊隐患；焊接完工后彻底打磨除焊渣、除锈，全域喷涂环氧富锌底漆+专用机房防腐面漆，杜绝钢架受潮锈蚀断裂。

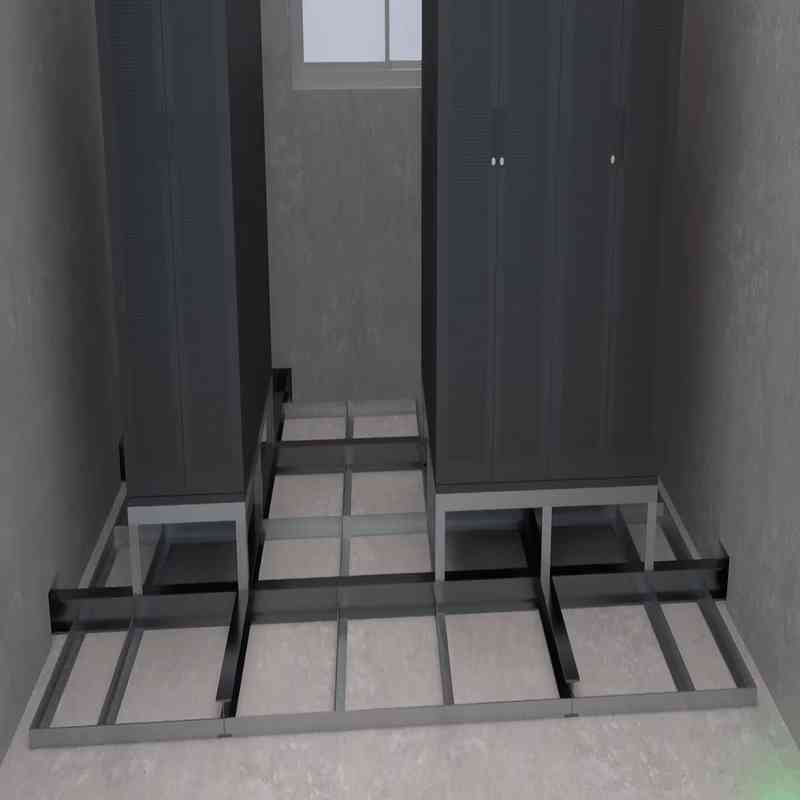

- 抗震锚固定点安装：地坪合规钻孔搭配高强度化学锚栓固定，杜绝松动偏移；高重心电池组、大功率UPS必须加装专用斜撑拉杆，强化防倾倒防护。
- 等电位全域接地联动：所有散力钢架统一采用铜编织带跨接连通，就近接入机房专用接地汇集排，全程实测接地电阻≤1Ω，同步消除机房静电干扰、雷击感应隐患。
- 毫米级调平校准：全域钢架整体水平偏差严控≤2mm/m，避免后期机柜门变形、服务器硬盘共振坏盘、设备受力偏移故障。
六、竣工验收实测标准｜监理/甲方合规抽检要点
完工后必须现场实测闭环核验，出具专项验收记录，留存归档以备机房核验抽查。
- 静力承压抽检：叠加1.25倍设计满载压力，静置承压24小时，钢架无肉眼可见变形、地坪无裂纹、支撑点位无偏移即为合格。
- 结构抗震核验：侧向手动推力测试，钢架无晃动、锚固点位无松动、限位结构贴合到位。
- 电气接地检测：专用接地电阻仪实测，阻值稳定≤1Ω，钢架全域导通无断点。
- 外观防腐核验：无漏喷、起皮、返锈点位，焊缝打磨平整无尖锐毛刺，不划伤运维人员、不磨损机房线缆。
七、高频施工致命误区｜工程现场坚决规避
以下问题是机房承重散力架后期坍塌、核验不合格的核心诱因，全程严禁触碰：
1. 只看设备重量，忽略机房动态运维荷载、后期扩容荷载，受力余量预留不足；2. 贪图省事，支架直接落在楼板空心区域，不贴合建筑主梁承重结构；3. 低价偷工减料，用薄料角铁替代国标槽钢，刚性不达标易变形断裂；4. 只摆放设备不锚固、不做抗震斜撑，地震、设备共振易引发倾倒安全事故；5. 焊接完工不做二次防腐、不联动接地，钢架快速锈蚀，干扰机房弱电设备信号。
八、合规设计护航机房长效安全运行
机房承重散力架看似是辅助配套工装，实则是数据中心、弱电机房结构安全、设备安全、运维安全的第一道防线。严格对标国标规范，精准完成荷载验算、科学选型排布、标准化施工闭环、严格竣工验收，既能一次性通过消防、等保、结构全维度核验，又能全周期保护机房建筑地坪与核心IT设备，从源头规避后期高额整改、设备损坏、安全事故风险。机房新建、改造、扩容项目，均可直接套用本文全套设计施工规范落地执行。
