电子工业洁净厂房防静电接地工程｜GB50472-2008规范要求
电子工业洁净厂房防静电接地工程规范及施工要求
电子工业洁净厂房作为半导体、电子元器件、精密仪器等高端产品的核心生产场所，不仅对环境洁净度有严苛要求，更需强化静电防护管控。静电积聚不仅会吸附粉尘、污染洁净环境，还可能击穿精密电子元件、干扰生产流程，甚至引发爆炸、火灾等安全隐患。因此，电子工业洁净厂房防静电接地工程必须严格遵循专属国标规范，精准落实每一项施工要求，实现洁净环境与静电防护的双重达标，保障生产安全与产品品质。
本工程核心遵循GB50472-2008《电子工业洁净厂房设计规范》第13.3章节“防静电接地”的明确规定，结合电子工业洁净厂房的特殊性，兼顾洁净度保护与静电泄放需求，细化施工标准、规范操作流程，同时衔接相关国标要求，确保防静电接地工程合规、可靠、长效。以下结合规范条文，详细解读电子工业洁净厂房防静电接地工程的核心要求与施工要点。
一、GB50472-2008规范13.3章节核心要求（电子工业洁净厂房专属）
电子工业洁净厂房的防静电接地，区别于普通工业场景，需兼顾洁净环境的密封性、完整性，同时确保所有金属构件、导静电设施、人体接触点位及生产设备的可靠接地，严格遵循GB50472-2008第13.3.1至13.3.4条规范要求，具体如下：
13.3.1 金属构件与导静电设施接地要求

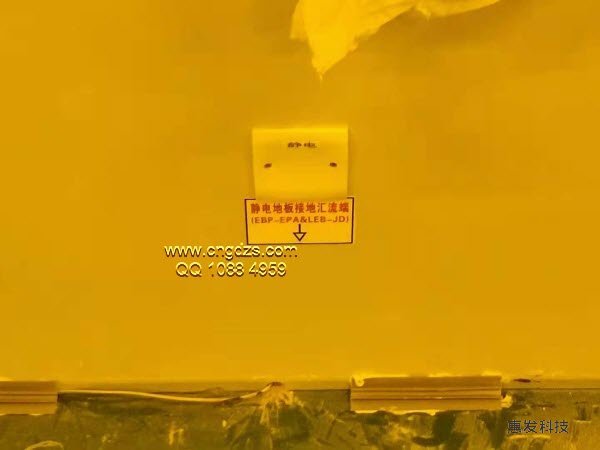

规范明确规定：洁净厂房内所有金属物体，包括洁净室（区）的墙面、门窗、吊顶的金属骨架，必须与接地系统做可靠连接；同时，洁净厂房内的导静电地面、活动地板、工作台面、座椅等导静电设施，均需做完善的静电接地处理，确保静电能够快速、安全泄放。
补充施工要点：考虑到洁净厂房的洁净度要求，接地连接需采用隐蔽式施工，避免线路外露积尘、影响洁净环境；金属骨架、导静电设施的接地点位需避开洁净区核心生产区域，连接方式优先采用压接，焊接点位需做好防腐、防尘处理，杜绝焊渣、涂层脱落污染环境；导静电地面、活动地板的接地需与地面接地网无缝衔接，确保接地链路导通顺畅，无断点、无虚接。
13.3.2 静电接地线规格要求
静电接地的连接线需满足足够的机械强度和化学稳定性，适配洁净厂房的恒温恒湿、防腐要求，规范明确规定：接地线主干线截面不应小于95mm²，支线最小截面应为2.5mm²。
补充施工要点：接地线材质优先选用高导电、耐腐蚀的铜芯绝缘导线，避免使用铝芯等易氧化、导电性能差的材质，防止长期使用过程中出现腐蚀、断裂，影响接地效果；主干线需沿洁净厂房墙体、吊顶隐蔽敷设，避开生产流水线、设备摆放区域，减少机械拉扯、磨损；支线需根据接入设备、设施的规模合理选型，确保载流能力达标，所有接地线需采用绿色绝缘护套，便于区分强电线路，避免误接、混接。
13.3.3 人体接触点位静电接地要求
规范明确要求：与人体接触的静电接地，必须串接限流电阻，限流电阻的阻值宜为1MΩ。这一要求核心是保障操作人员人身安全，避免静电泄放过程中产生瞬时电流，造成人员触电隐患。
补充施工要点：人体接触相关的静电接地点位，包括工作台面、座椅、人体静电释放器、更衣间静电接地桩等，均需按规范串接限流电阻；限流电阻需选用符合国标要求的专用电阻，安装在接地支线与接地干线的连接处，做好绝缘防护与标识，便于后期巡检、更换；人体静电释放器需安装在洁净厂房入口、工位旁等便捷位置，确保操作人员上岗前可完成静电释放，接地链路需单独连接至接地干线，严禁串联。
13.3.4 生产设备及管道静电接地要求
规范规定：对电子产品生产过程中产生静电危害的设备、流动液体、气体或粉体管道，必须采取防静电接地措施；其中，存在爆炸和火灾危险的设备、管道，还需符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》GB 50058的有关规定，强化防雷防静电双重防护。
补充施工要点：生产设备（如半导体生产设备、电子元器件加工设备、检测设备）的接地，需单独引出接地支线，并联接入接地干线，严禁串联；设备接地点位需去除表面绝缘涂层，确保金属面充分接触，连接点做好防腐、防尘处理；流动液体、气体、粉体管道的接地，需在管道两端、转弯处增设接地点，采用专用卡箍固定接地线，确保接地可靠，避免因管道振动导致接地松动；有爆炸、火灾危险的区域，需额外增设浪涌保护器（SPD），优化接地布局，确保静电、雷电感应电流可快速泄放，杜绝安全隐患。
二、电子工业洁净厂房防静电接地工程施工核心要点
结合GB50472-2008规范要求，电子工业洁净厂房防静电接地工程需兼顾“洁净防护”与“静电防护”，重点把控以下施工细节，确保工程达标：
- 接地系统布局：结合洁净厂房的建筑结构、生产布局，规划合理的接地网布局，接地极优先设置在室外，与洁净厂房保持安全间距，避免接地施工破坏洁净环境；室内接地干线、支线沿隐蔽区域敷设，不影响生产动线与洁净度。
- 材质选型：所有接地材料（接地线、接地极、连接配件）均需选用耐腐蚀、高导电、无粉尘脱落的专用材质，适配洁净厂房的环境要求，杜绝因材料老化、腐蚀产生粉尘污染或接地失效。
- 施工工艺：焊接、压接等连接工艺需规范，焊接点位饱满、无虚焊，压接牢固、接触良好，所有连接点需做防腐、防尘处理；隐蔽工程施工完成后，需做好记录、拍摄影像资料，便于后期验收与运维。
- 洁净保护：施工过程中需采取防尘、防污染措施，避免施工垃圾、焊渣、涂层脱落进入洁净区；施工完成后，需对洁净区进行全面清理，确保符合洁净度等级要求。
- 电阻检测：工程完工后，需对所有接地点位进行接地电阻检测，确保接地电阻达标；后期需定期开展巡检、复测，及时排查腐蚀、松动、断点等隐患，保障接地系统长期稳定运行。
三、规范衔接与验收要求
电子工业洁净厂房防静电接地工程，除严格遵循GB50472-2008《电子工业洁净厂房设计规范》外，还需同步衔接以下相关国标，确保工程综合合规：
- 对接GB 50944-2013《防静电工程施工与质量验收规范》：把控施工工艺、验收标准，确保接地工程施工质量达标；
- 对接GB 50058《爆炸和火灾危险环境电力装置设计规范》：落实有爆炸、火灾危险区域的防静电接地防护措施；
- 对接GB 50169《电气装置安装工程接地装置施工及验收规范》：规范接地材料规格、电阻检测标准，确保接地系统导通性、稳定性达标。
工程验收阶段，需对照上述所有规范要求，开展接地电阻检测、导通性检测、隐蔽工程复核、洁净度复核等工作，所有检测数据留存归档，确保工程符合验收标准，方可交付使用。
四、工程核心原则
1. 规范优先：严格遵循GB50472-2008及相关国标规范，所有施工环节有据可依、有标可查，杜绝非标选材、简化工艺；
2. 洁净兼容：施工过程中兼顾洁净厂房的洁净度要求，采用隐蔽式施工、无粉尘材料，避免影响生产环境；
3. 安全可靠：落实人体安全防护、设备安全防护、环境安全防护，杜绝静电、触电、爆炸等安全隐患；
4. 长效运维：施工过程中预留运维检测点位，便于后期巡检、复测与改造，延长接地系统使用寿命，保障生产长期稳定。
