MRI实验室屏蔽专用接地_MRI共振波谱仪独立接地线施工_阻抗＜1Ω
核磁共振实验室屏蔽专用接地－MRI共振波谱仪检验室独立接地线（专业施工方案）
惠发科技专业承接核磁共振（MRI）实验室屏蔽专用接地工程，专注打造MRI共振波谱仪检验室独立接地线系统，聚焦MRI设备高灵敏度、抗干扰的核心需求，构建专属独立接地回路，彻底隔绝杂散电流与磁场干扰，提供稳定零电位基准，保障MRI设备精准运行、检验数据可靠，严格遵循实验室接地规范，确保接地阻抗达标，适配各类科研、医疗MRI实验室场景。
一、工程概况
1.1 工程基本信息
工程名称：**MRI实验室综合环境建设项目
1.2 MRI实验室屏蔽独立接地（专用独立地线）核心概述
MRI实验室屏蔽独立接地，即专为MRI共振波谱仪量身打造的**专属独立接地回路**（简称“独立地线”），核心价值在于适配MRI设备的屏蔽防护与抗干扰需求，杜绝各类干扰源影响设备运行，其核心特点与要求如下：
1.2.1 核心作用
- 彻底排除同一供电回路中，其他用电设备漏电流对MRI共振波谱仪的干扰，避免设备运行异常、检验数据偏差；
- 为MRI设备运行提供稳定、无波动的**零电位基准**，保障设备运放系统正常工作，提升检验精度；
- 采用**单点独立接地**工艺，接地体、接地线至接地端子全程完全独立，不与任何导电体相连，杜绝接地电流形成环路后产生的磁场干扰，适配MRI设备的屏蔽防护要求。
1.2.2 选址与埋设要求
为打造独立、干净、无杂散源干扰的纯净地，适配MRI设备的高抗干扰需求，独立接地装置选址与埋设需严格遵循以下标准，从源头规避干扰：
- 建议与主体建筑间距≥20米，远离建筑导电体干扰；
- 20米临近范围内无配电房、变压器、大型运行动力设备，避免电磁干扰与电流干扰；
- 地下周边尽量远离地下轨道交通、地下管廊等地下运行设施，防止杂散电流侵入，影响MRI设备屏蔽效果；
- 接地体埋设深度≥0.8米，确保接地稳定，不受地表环境、温度变化影响。
1.2.3 接地阻抗标准
本项目严格响应MRI共振波谱仪的运行需求，明确要求：**MRI专用独立地线阻抗 ≤1Ω**，确保接地效果达标，保障设备屏蔽性能与运行安全，规避干扰导致的设备故障。
二、MRI实验室独立接地线施工方案
为确保MRI共振波谱仪接地安全、稳定、抗干扰，贴合设备屏蔽防护需求，本方案配置**两套独立地线系统**，专门为MRI设备构建专属独立接地回路，从根源上杜绝公共接地带来的漏电流、磁场干扰问题，两套方案将结合现场实际条件（土质、地下水位、周边环境、孔洞深度）最终确定。
2.1 施工核心要求
施工全程严格遵循“独立、隔离、抗干扰”原则，贴合MRI实验室屏蔽要求，接地体、接地线、接地端子全程完全独立，不搭接、不共地、不与任何公共导电体（如公共地线、建筑钢筋、屏蔽层等）连接，严禁出现以下两类典型错误做法，避免影响MRI设备运行：
1. 仅单独布放一根地线，未埋设真正独立的接地体，直接接入公共接地网，无法起到隔离干扰、保障屏蔽效果的作用；
2. 虽设置独立接地体，但接地线或接地端子与公共地线、建筑导电体、设备屏蔽层相连，形成接地环流，产生磁场干扰，影响MRI检验精度。
2.2 方案一：深埋式独立地线施工（主推方案，适配MRI设备抗干扰需求）
本方案专为MRI实验室设计，采用深埋式工艺，结合物理降阻处理，确保接地稳定、抗干扰性强，适配各类土质场景，具体施工流程与标准如下：
2.2.1 钻孔施工
钻孔孔径约5-11cm，钻孔深度直达潮湿土层（初估深度约15米，直至岩石缝隙层）；该岩层缝隙内含有一定水位，孔洞内填充物理降阻剂，可有效降低接地阻抗，确保接地效果稳定，适配MRI设备的高抗干扰要求。

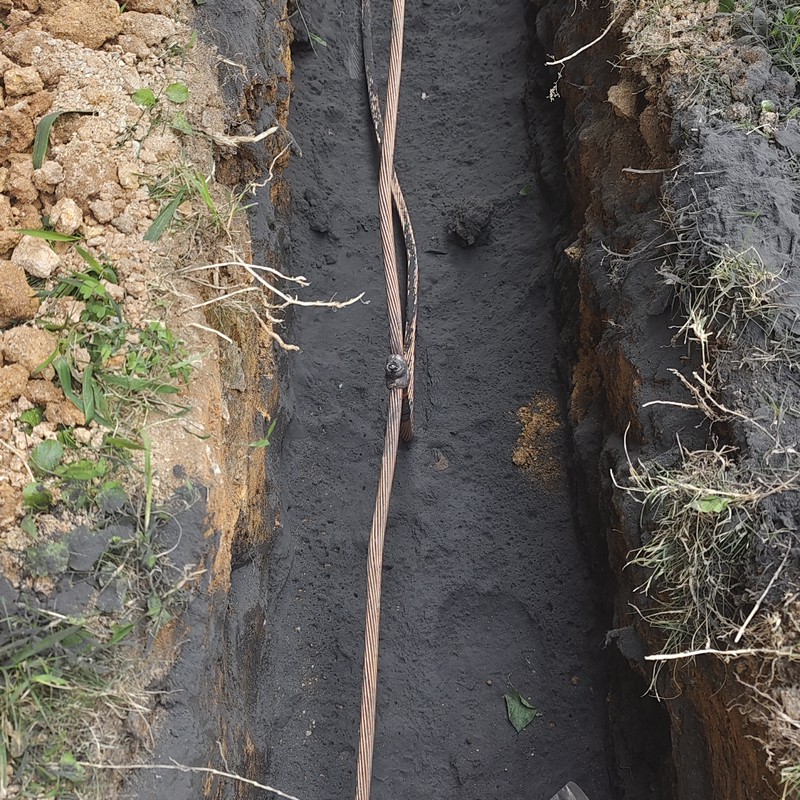

2.2.2 接地体制作与安装
1. 垂直接地极：采用直径14.2mm铜棒，长度可根据孔洞实际深度持续连接加长，确保与岩石缝隙层充分接触；
2. 水平接地极：采用裸铜质绞线（95mm²，18股），保障导电性能与机械强度；
3. 接地模块体：在两个垂直接地极之间，根据中层土质情况增设接地模块体（功率吸收地极），有效减少杂散源干扰，提升接地抗干扰能力，适配MRI设备屏蔽需求。

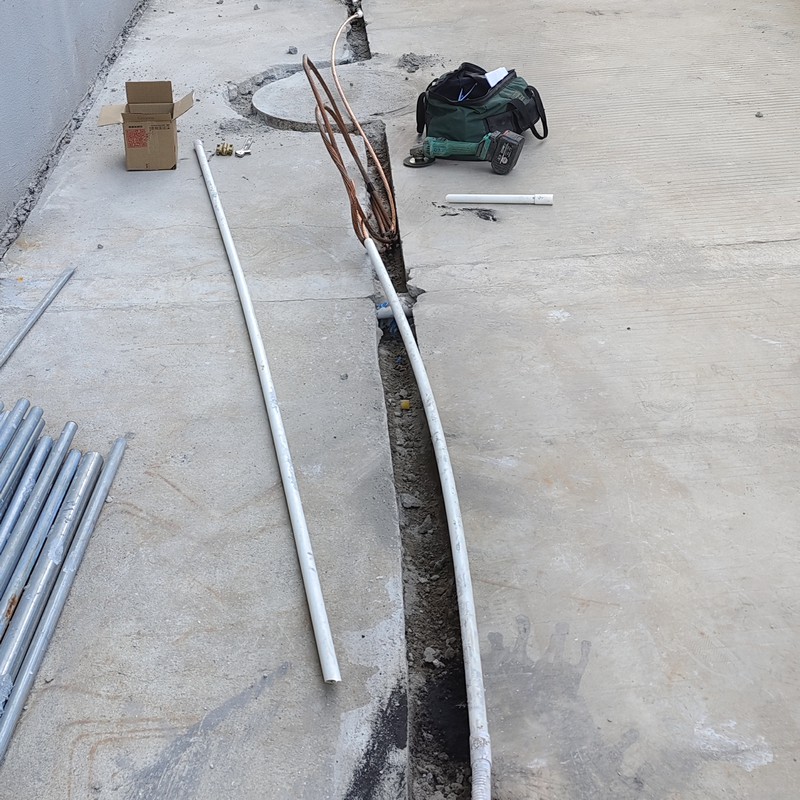

2.2.3 接地引出线选型与铺设
1. 引出线规格：选用EBP 1×150mm²专用线缆，适配MRI设备大电流泄放与抗干扰需求，保障接地导通性；
2. 铺设要求：引出线所经路径采用PVC管护套处理并固定，避免线缆破损、受干扰，同时防止与其他导电体接触，确保地线独立性。
2.2.4 降阻处理
采用**物理型氯化镁降阻剂**及专用固化剂，无化学腐蚀、无环境污染，不会对MRI实验室环境、设备造成损害，能有效降低接地阻抗，确保接地阻抗稳定≤1Ω，满足MRI设备运行与屏蔽防护要求。

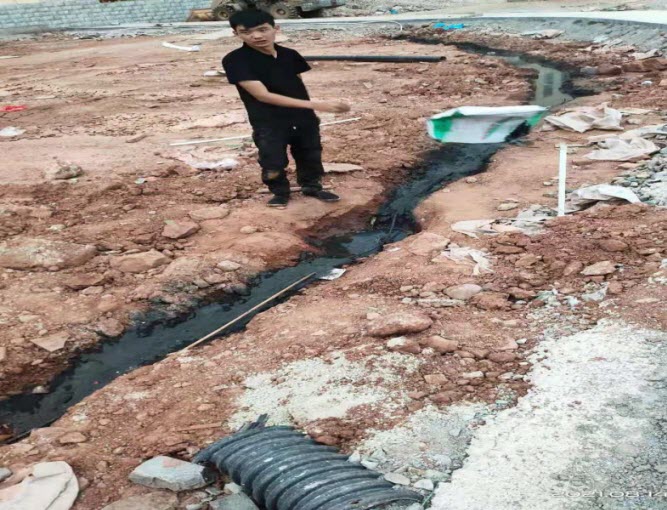

2.2.5 回填与夯实工艺
将垂直接地体放置于钻孔底部，自下而上分层回填夯实，尤其注重接地体、接地模块体周围土体的密实度，确保接地体与土壤、岩石缝隙充分接触，提升接地导通性与稳定性；施工过程中重点保护水平接地体与垂直接地极，避免弯折、破损。
2.2.6 成品保护
独立地线施工完毕后，在接地装置周边显著位置设置**“独立地线，严禁开挖”**警示标识牌，明确保护范围，避免后期施工、维护过程中对地线造成破坏，保障MRI实验室环境与设备运行安全。

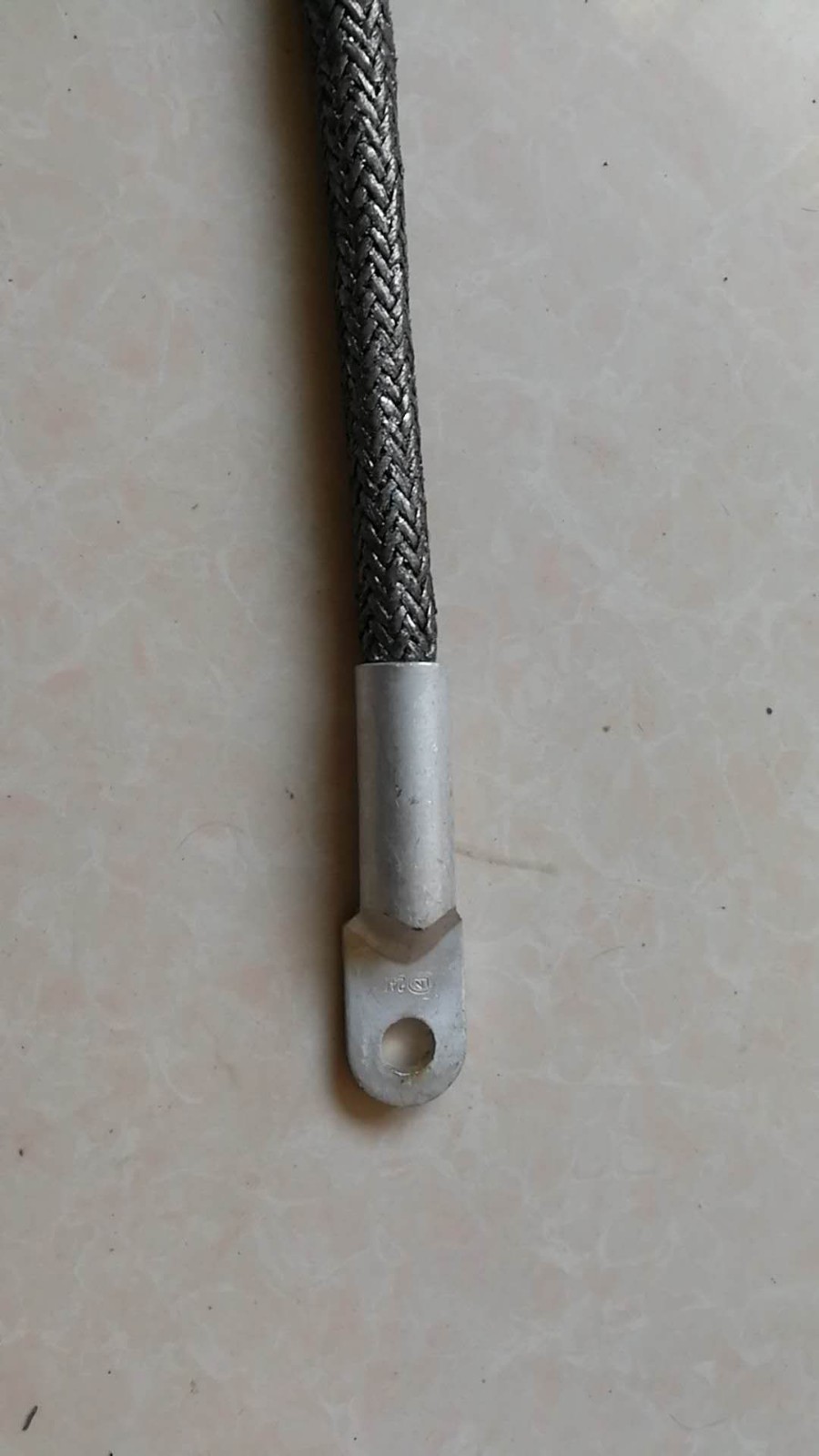

三、MRI实验室专用无磁性引出地线说明
MRI设备对磁场干扰极为敏感，因此独立地线引出线采用**无磁性专用线缆**，全程规避磁性物质干扰，确保引出线不会影响MRI设备的磁场环境与检验精度；同时配合PVC管护套铺设，进一步提升抗干扰能力与线缆防护效果，适配MRI实验室屏蔽专用接地的核心需求。
四、施工核心优势
专注MRI实验室屏蔽专用接地与独立接地线施工，贴合MRI共振波谱仪的高抗干扰、高精准需求，核心优势突出，助力实验室实现设备稳定运行、检验数据可靠：
1. 设备适配：专为MRI共振波谱仪设计，打造专属独立接地回路，搭配无磁性引出线，彻底隔绝杂散电流、磁场干扰，适配实验室屏蔽防护要求；
2. 达标保障：严格遵循MRI实验室接地规范，确保独立地线阻抗≤1Ω，选址、钻孔、降阻、铺设全流程管控，确保工程达标可验收；
3. 安全环保：采用物理型降阻剂，无化学腐蚀、无环境污染，契合实验室环保要求，不对MRI设备与实验环境造成损害；
4. 专业合规：熟悉MRI实验室屏蔽接地核心要点，规避各类施工错误，全程遵循“独立、隔离”原则，保障接地系统长期稳定；
5. 全流程服务：涵盖方案设计、现场勘测、施工安装、阻抗检测、成品保护全流程，一站式解决MRI实验室屏蔽专用接地难题。
