电镜实验室独立地线施工方案_FIB Scios 2主机专用_接地电阻＜1Ω
电镜实验室独立地线施工方案（FIB Scios 2主机专用）
惠发科技专业承接电镜实验室独立地线施工，聚焦FIB电镜（FIB Scios 2）高灵敏度、抗干扰核心需求，严格遵循国家相关规范，定制专属独立接地解决方案，打造无干扰、稳定的纯净地系统，确保接地电阻达标，保障电镜设备精准运行、实验数据可靠，适配FIB电镜实验室综合环境建设场景。
一、编制依据
本施工方案严格遵循以下国家规范、条例及标准编制，确保工程施工合规、达标、安全，为FIB电镜独立地线施工提供科学依据：
1.1 核心规范标准
1. 《电气装置安装工程接地装置施工及验收规范》（GB-50169-2006）；
2. 《电气装置安装工程电气设备交接试验标准》（GB50150-2006）；
3. 《建筑工程安全生产管理条例》（中华人民共和国国务院393号）；
4. 《工程建设标准强制条文建筑工程部分》；
5. 《中华人民共和国安全生产法》。
二、工程概况
2.1 工程基本信息
工程名称：**FIB电镜实验室综合环境建设项目

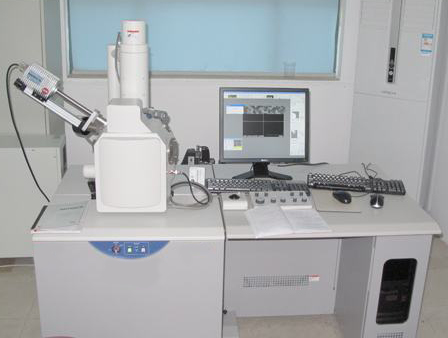

核心需求：为FIB Scios 2电镜主机打造专用独立地线，保障设备抗干扰、稳定运行。
2.2 独立地线核心概述
电镜实验室独立地线，是专为FIB Scios 2电镜主机单独设置的**专属接地回路**，核心价值在于隔绝干扰、提供稳定零电位，适配电镜设备高精密运行需求，具体要求如下：
2.2.1 核心作用
- 彻底排除同一供电回路中，其他用电设备漏电流对FIB Scios 2电镜的干扰，避免设备运行异常、实验数据偏差；
- 为电镜运放系统提供稳定、无波动的**零电位基准**，保障电镜高精密检测功能正常发挥；
- 采用**单点独立接地**工艺，接地体、接地线至接地端子全程完全独立，不与任何导电体相连，杜绝接地电流形成环路后产生的磁场干扰，守护电镜实验环境的纯净性。
2.2.2 接地电阻标准
本项目严格响应FIB Scios 2电镜主机运行需求，明确核心标准：FIB Scios 2主机专用独立地线阻值 ≤1Ω，确保接地效果达标，为设备稳定运行提供保障。
三、电镜实验室专用独立地线施工方案
为确保FIB Scios 2电镜主机接地安全、稳定、无干扰，本方案配置**两套独立地线系统**，专门构建电镜专属独立接地回路，从根源上杜绝公共接地带来的干扰隐患。两套方案将结合现场实际条件（土质、地下水位、周边环境）最终确定，确保施工可行性与接地效果。
3.1 施工核心原则与禁忌
3.1.1 核心施工要求
施工全程严格遵循“独立、隔离、无干扰”原则，接地体、接地线、接地端子全程完全独立，不搭接、不共地、不与任何公共导电体（如公共地线、建筑钢筋等）连接，确保独立地线的纯净性，适配FIB电镜抗干扰需求。
3.1.2 严禁出现的两类错误做法
为避免干扰电镜运行，施工过程中必须杜绝以下两种常见错误，确保接地系统的独立性：
1. 未埋设完全独立的接地体，仅单独布放一根地线，直接连接到公共接地体，无法起到隔离干扰的作用；
2. 虽设置独立接地体，但接地线或接地端子与公共地线、建筑导电体相连，形成接地环流，产生磁场干扰。
3.2 方案一：深埋式独立地线（主推方案）
本方案适配多数实验室场景，采用深埋式工艺，确保接地稳定、抗干扰性强，施工流程规范、操作便捷，具体细节如下：
3.2.1 钻孔施工
钻孔孔径约5cm，钻孔深度直达潮湿土层；若为北方地区（冬季有冻土），需在潮湿土层基础上再向下加深1-3米，规避冻土对接地效果的影响，确保接地体与潮湿土壤充分接触。
3.2.2 接地体选型与安装
采用铜棒（或铜管）作为垂直接地极，规格约30mm×500mm；接地引下线与接地体采用**三点及以上焊接**工艺固定，确保连接牢固、导电良好，杜绝接触不良导致的接地失效。
3.2.3 接地线选型
选用16mm²橡胶或塑料多股铜芯线作为接地线，具备良好的导电性、抗干扰性和防护性，适配实验室环境，避免线缆破损影响接地效果。
3.2.4 降阻处理
采用氯化镁（氯化钠）降阻剂及专业固化剂，无化学腐蚀、无环境污染，不会对电镜实验室环境及设备造成损害，能有效降低接地电阻，确保接地电阻稳定≤1Ω，满足FIB电镜运行要求。
3.2.5 施工工艺
将接地体放置于钻孔底部，自下而上分层回填捣实，尤其注重接地体周围土体的密实度，确保接地体与土壤充分接触，提升接地导通性；施工过程中重点保护接地线，避免弯折、碰断，确保线缆完好。
3.2.6 成品保护
独立地线施工完毕后，在接地装置周边显著位置设置**“独立地线，严禁开挖”**警示标识牌，明确保护范围，避免后期施工、维护过程中对地线造成破坏，保障电镜实验环境与设备运行安全。

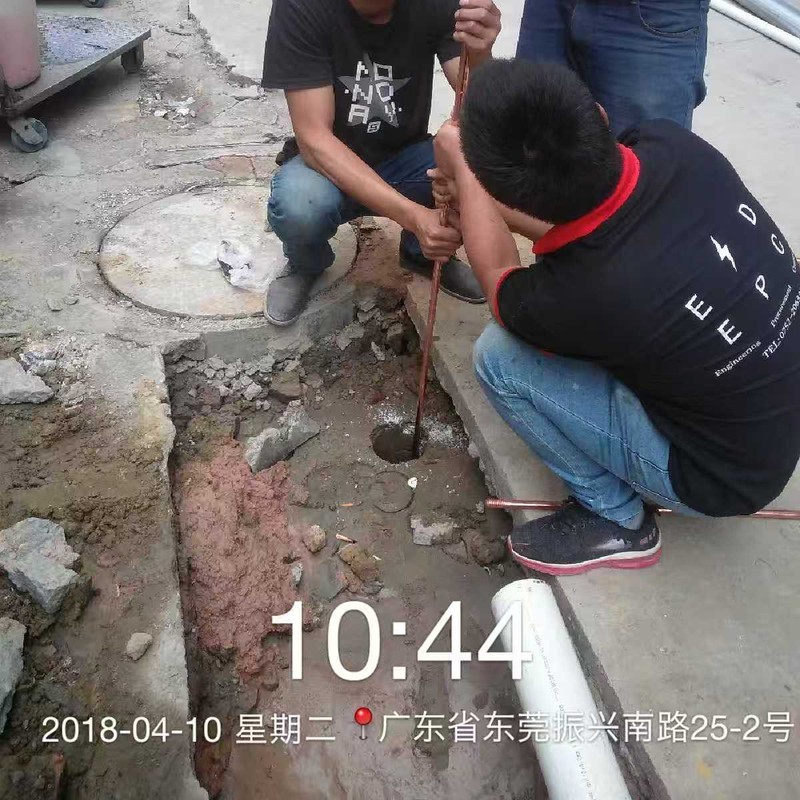

3.2.7 方案示意图
示意图一：（此处预留示意图粘贴位置，适配现场施工示意图展示）
示意图二：（此处预留示意图粘贴位置，补充接地体、接地线连接细节）
3.3 方案二：矩阵式独立地线（备选方案）
本方案适配土质较差、接地电阻难以达标或现场空间允许的场景，采用多接地体矩阵布局，提升接地稳定性与抗干扰能力，具体细节如下：
3.3.1 挖坑施工
开挖坑体4～15个，单个坑体直径约100cm，深度约200cm；坑体排列形状根据现场实际地形、土质条件灵活调整，确保接地效果均匀。
3.3.2 接地体选型与安装
选用铜板（厚度约0.5～1cm，0.4米见方）或铜管（长度50cm）作为接地体；每个接地体均通过多股铜线（三点及以上焊接）引出，确保导电良好、连接牢固。
3.3.3 接地线选型
选用10～50mm²橡胶或塑料多股铜芯线作为接地线，根据接地体数量、电流泄放需求灵活选择规格，保障接地导通性与抗干扰性。
3.3.4 降阻处理
采用氯化镁（氯化钠）、小块木炭混合物及专业固化剂作为降阻材料，将接地体上下左右均匀包围，提升降阻效果，确保接地电阻稳定≤1Ω，适配FIB电镜需求。
3.3.5 施工工艺
将每个接地体分别放置于对应坑体底部，周围均匀填充降阻材料并捣实，确保接地体与降阻材料、土壤充分接触；施工过程中注意保护接地线，避免碰断、破损；所有接地体连通后，用一根专用接地线统一引出，确保接地回路独立、稳定。
3.3.6 成品保护
施工完毕后，在坑体回填区域及接地装置周边设置**“独立地线，严禁开挖”**警示标识牌，做好防护措施，避免接地系统被破坏，影响电镜实验环境。
3.3.7 方案示意图
矩阵式独立地线示意图：（排列形状由当地实际地形、土质情况决定，此处预留示意图粘贴位置）
四、现场施工与保护要求
4.1 现场施工图展示

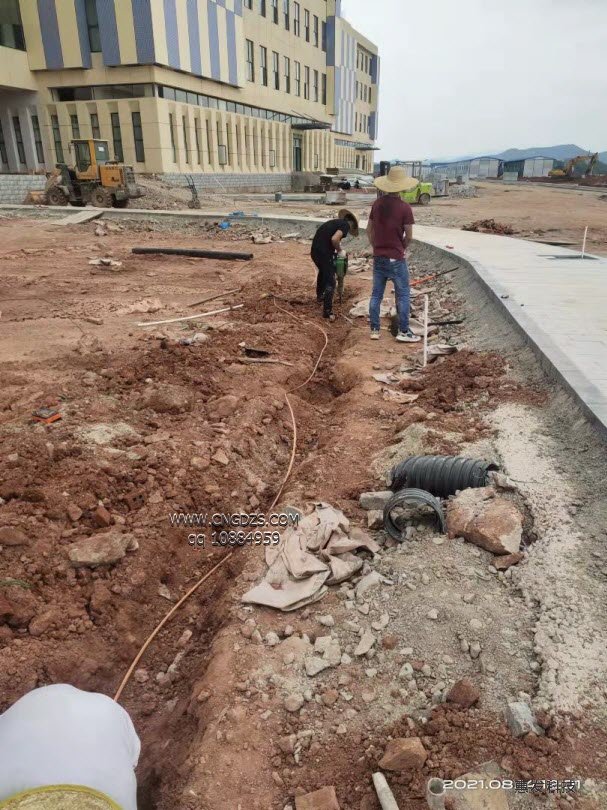

电镜室独立地线现场施工图：（此处预留现场施工照片粘贴位置，展示施工流程、接地体安装、接地线铺设等关键环节）
4.2 独立地线施工区域保护
1. 施工区域设置临时防护围栏，张贴“施工中，禁止靠近”警示标识，避免无关人员进入施工区域，保障施工安全；
2. 施工过程中避免破坏周边管线、设施，若涉及地下管线，需提前勘测确认，做好防护措施；
3. 施工完毕后，对回填区域进行平整处理，做好标识牌固定，定期巡查维护，确保接地系统长期稳定，不被外力破坏；
4. 接地系统施工完成后，及时进行接地电阻检测，确保阻值≤1Ω，达标后方可交付使用。
五、施工核心优势
专注FIB电镜实验室独立地线施工，严格遵循国家规范，贴合电镜设备高抗干扰、高精密需求，核心优势突出：
1. 设备适配：专为FIB Scios 2电镜主机设计，两套方案灵活适配不同现场条件，确保接地电阻≤1Ω，彻底隔绝干扰；
2. 合规达标：严格遵循GB-50169-2006等国家规范，施工流程标准化，确保工程合规、可验收；
3. 工艺严谨：焊接、降阻、回填等各环节严格把控，杜绝虚焊、接地不良等隐患，保障接地系统稳定；
4. 安全防护：全程遵循安全生产相关条例，做好施工区域防护与成品保护，兼顾施工安全与实验室环境安全；
5. 全流程服务：涵盖方案选型、现场勘测、施工安装、电阻检测、后期维护全流程，一站式解决电镜实验室独立接地难题。
