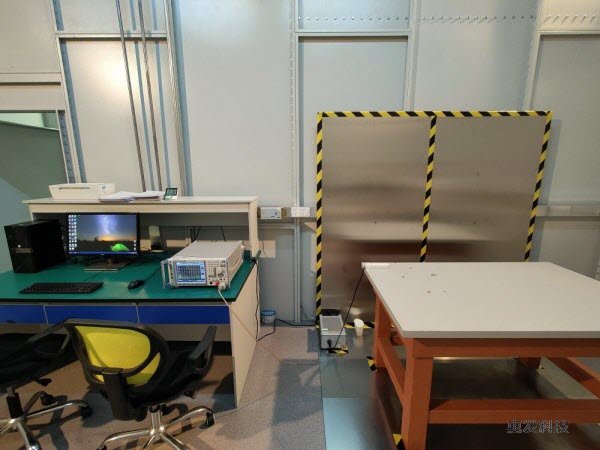

EMC实验室接地工程-EMC耦合实验独立接地线工程
EMC实验室接地工程-EMC耦合实验独立接地线工程（专业施工方案）
惠发科技专业承接EMC实验室接地工程、EMC耦合实验独立接地线工程，深耕EMC接地领域，聚焦EMC耦合实验抗干扰、接地稳定核心需求，打造合规、耐用、低阻抗的EMC接地系统（含静电池接地网），严格把控接地电阻与施工工艺，保障EMC实验室各类测试精准、设备安全运行，适配EMI屏蔽室、EMS测试区等全场景。
一、EMC实验室接地工程核心目的
EMC实验室接地工程（含EMC耦合实验独立接地线、接地网/静电池设计），核心围绕两大基本目的展开，从根源杜绝噪声干扰，保障实验精准性，具体如下：
1.1 核心目的
1. 消除噪声干扰：有效消除各电路电流流经公共地线阻抗时产生的噪声电压，避免磁场与电位差的影响，防止形成地环路，杜绝噪声耦合对EMC耦合实验的干扰；
2. 保障接地质量：规避因接地方式不当、地线不佳、接地点不合理导致的接地失效，为EMC实验室各类测试设备提供稳定基准电位，确保实验数据精准可靠。
1.2 接地工程核心认知
正确接地是EMC实验室正常运行的重要前提，同时也是复杂的系统工程：理想状态下，一个系统的所有接地点与大地之间的阻抗为零，但实际施工中，接地系统总会存在连接阻抗和分散电容，因此，严格遵循接地要求、规范施工，是保障接地质量的关键。
二、EMC实验室接地工程核心要求
为确保EMC接地工程达标、适配EMC耦合实验需求，保障接地系统稳定耐用，接地过程中需严格遵循以下4点核心要求，其中接地电阻为核心管控重点：
2.1 核心要求明细
2.1.1 接地电阻要求（核心重点）
EMC实验室对接地精度要求极高，明确规定：接地电阻值小于1欧姆，这是保障EMC耦合实验不受干扰、设备正常运行的核心前提，也是施工过程中重点管控的指标。
2.1.2 机械强度要求
EMC耦合实验独立接地线工程的接地系统，需保证足够的机械强度，适配实验室长期使用需求，避免因外力、施工等因素导致接地体、接地线破损、断裂，确保接地系统长期稳定。
2.1.3 防腐处理要求
接地系统需经过专业防腐处理，具备良好的耐腐蚀性能，抵御土壤腐蚀、潮湿环境侵蚀，延长接地系统使用寿命，避免因腐蚀导致接地导通性下降、接地电阻升高。
2.1.4 单独接地要求
在EMC接地工程设计中，实验室控制系统需单独设计接地，避免与其他电路、设备共地，杜绝干扰信号耦合，保障控制系统稳定运行，间接提升实验数据精准度。
2.2 施工重点说明
上述4点要求中，后3条（机械强度、防腐处理、单独接地）可通过规范设计、标准施工完全满足；核心难点的是第1条（接地电阻≤1Ω），需通过科学方法降低接地电阻，确保达标。
三、降低接地电阻的核心方法
结合EMC实验室接地需求，降低接地电阻的核心思路是“增加接地体数量+降低土壤固有电阻ρ”，具体可通过以下3种方法实现，确保接地电阻稳定小于1欧姆：
1. 施放低阻回填料：在接地极周围施放低阻回填料，可大幅降低接地电阻，提升接地导通性，适配各类土质场景；
2. 缩短接地导线长度：尽量减少接地导线长度，降低接地线自身阻抗，避免阻抗过大影响接地效果；
3. 优化接地体布局：增加地网长度、加深接地体埋设深度，扩大接地体与土壤的接触面积，进一步降低接地电阻。
四、EMC实验室接地工程施工流程
EMC实验室接地工程、EMC耦合实验独立接地线工程，施工全程遵循“规范、精准、达标”原则，核心施工流程如下： 制作电地网 → 铺设电主干线 → 铺设干线 → 热熔焊接 → 降阻处理 → 汇流铜排及等电位箱安装
4.1 地网（静电池）施工细节
EMC接地工程导静电地网接地体，采用经精准计算的一定数量R14.3mm铜质圆棒 + 95C19铜质绞线，通过热熔焊接工艺组成，具体施工步骤如下：

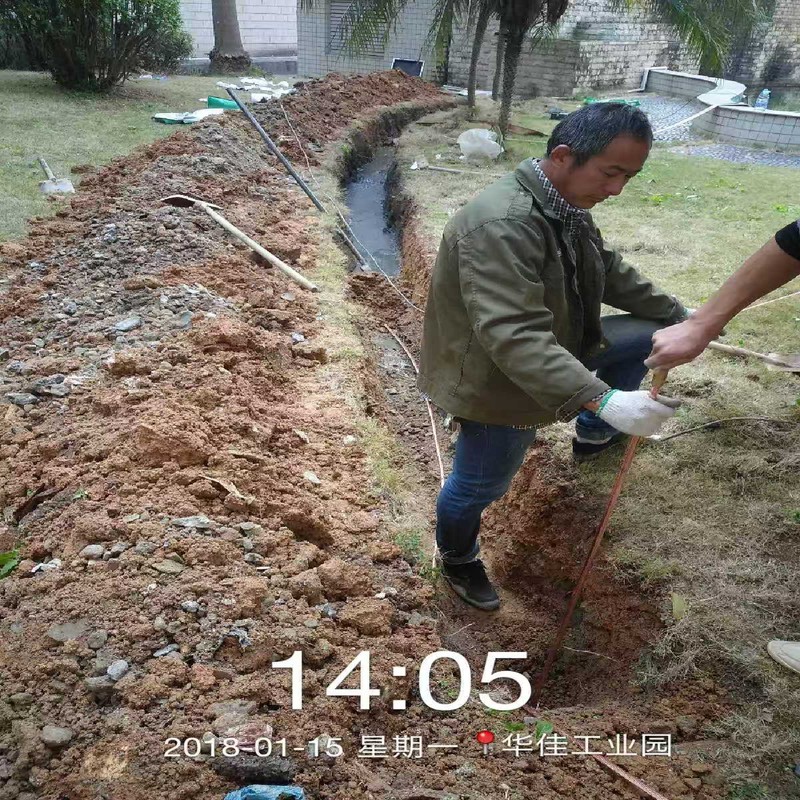

1. 开挖沟槽：沿计算确定的长度和形状，开挖一条水平长沟（沟宽、沟深根据现场实际开挖情况及地质勘察报告确定；根据现场地质条件，本次沟槽需开挖约2米深度，施工时需边挖边安装垂直接地极，防止沟体塌陷）；
2. 接地体安装：按设定间距将R14.3mm铜质圆棒垂直接地极安装到位，采用热熔焊接工艺将接地体牢固连接，确保导电良好、无虚焊；
3. 降阻处理：在整个地网带均匀铺撒、填充长效降阻剂，降低土壤固有电阻ρ，确保接地电阻达标；
4. 电阻测试与回填：对主地网接地电阻值进行检测，确认接地阻值满足建设方及EMC实验室要求（≤1Ω）后，分层填土并夯实，确保接地体与土壤充分接触，保障接地稳定。
4.2 导静电主干线施工细节
EMC耦合实验独立接地线工程的导静电主干线，采用95C19铜质绞线，具体施工要求如下：
1. 连接方式：采用铜质绞线连接两个垂直接地体，确保连接牢固、导通性良好；
2. 焊接工艺：铜质绞线焊接采用放热熔模进行熔模热焊接，杜绝虚焊、漏焊，确保焊接处无阻抗隐患，适配EMC实验抗干扰需求。
4.3 接地主干线接入要求
EMC实验室接地工程中，导接地主干线需分两组接入，精准适配实验室不同区域需求：

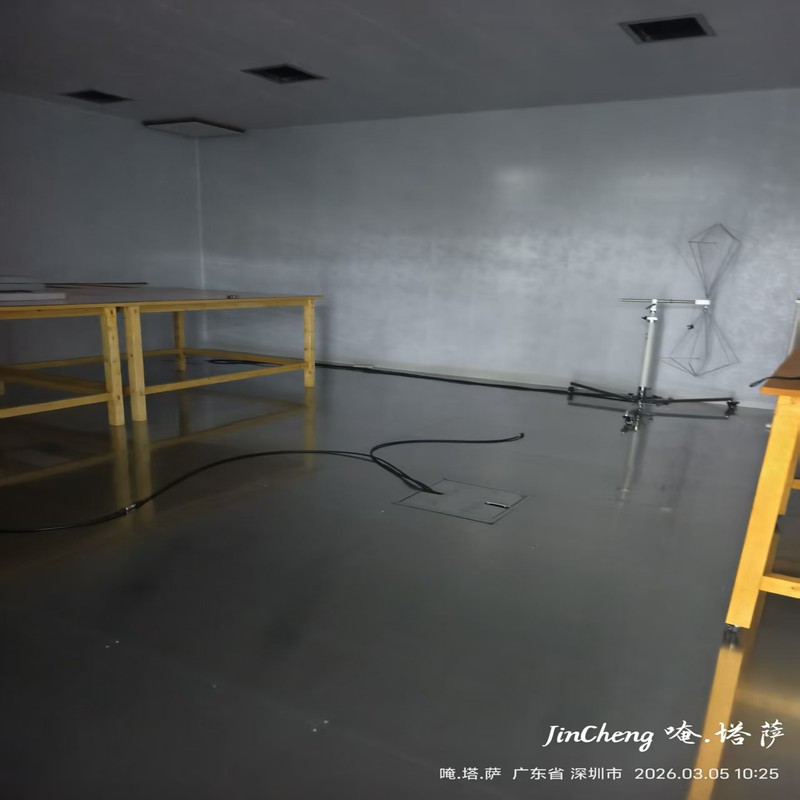

1. 一组导接地主干线接入EMI屏蔽室，保障屏蔽室接地稳定，提升屏蔽效能；
2. 另一组导接地主干线接入EMS测试区，为测试区设备提供稳定接地，确保测试数据精准。
五、施工核心优势
专注EMC实验室接地工程、EMC耦合实验独立接地线工程，深耕行业经验，贴合EMC实验高抗干扰、高精准需求，核心优势突出：
1. 精准适配：专为EMC实验室、EMC耦合实验设计，聚焦接地电阻≤1Ω核心要求，适配EMI屏蔽室、EMS测试区全场景；
2. 工艺严谨：采用R14.3mm铜质圆棒、95C19铜质绞线，热熔焊接工艺，规范施工各环节，杜绝虚焊、接地不良等隐患；
3. 降阻专业：采用长效降阻剂，结合科学降阻方法，确保接地电阻稳定小于1欧姆，满足EMC实验室严苛要求；
4. 耐用持久：接地系统经专业防腐处理，具备良好的耐腐蚀、抗机械损伤能力，延长使用寿命；
5. 全流程服务：涵盖方案设计、现场勘测、地质适配、施工安装、电阻检测、后期维护全流程，一站式解决EMC接地工程各类难题。
