GB50169‑2016接地装置施工验收规范｜放热焊接与接地工程验收要点

GB50169‑2016为电气接地装置施工验收国标，本标准不规定防静电地坪地板电阻参数，聚焦接地极、接地干线、接头工艺、接地电阻施工验收，是放热焊接工艺重要依据。

一、接地施工核心工艺要求

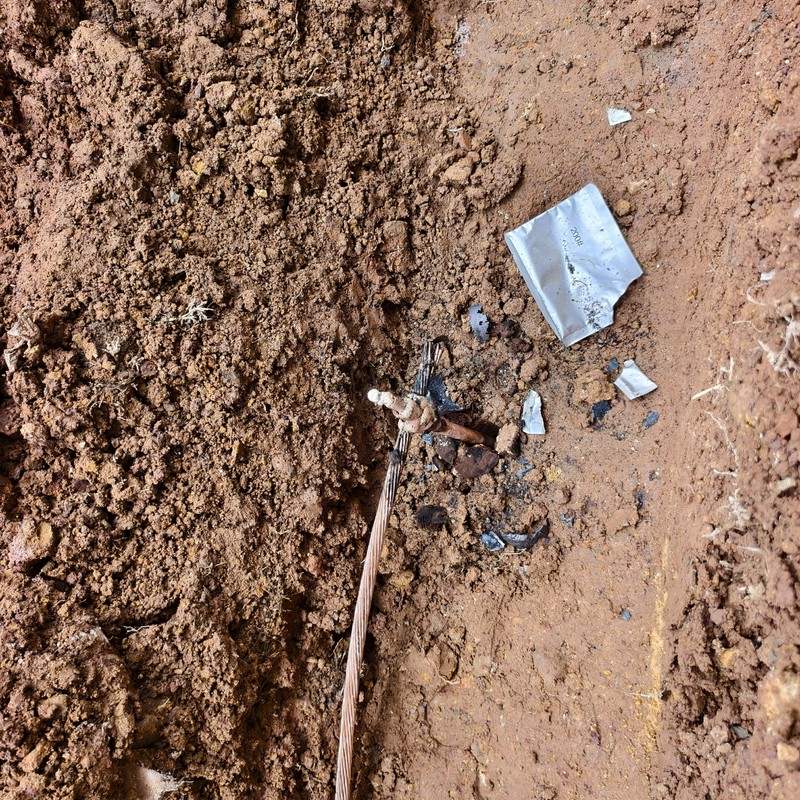

• 潮湿、腐蚀环境接地接头宜采用放热焊接；
• 接地干线、接地极接头禁止简单依靠螺栓压接，长期埋地易氧化虚接；
• 接地极敷设、干线敷设、搭接处理严格按照规范工艺执行。

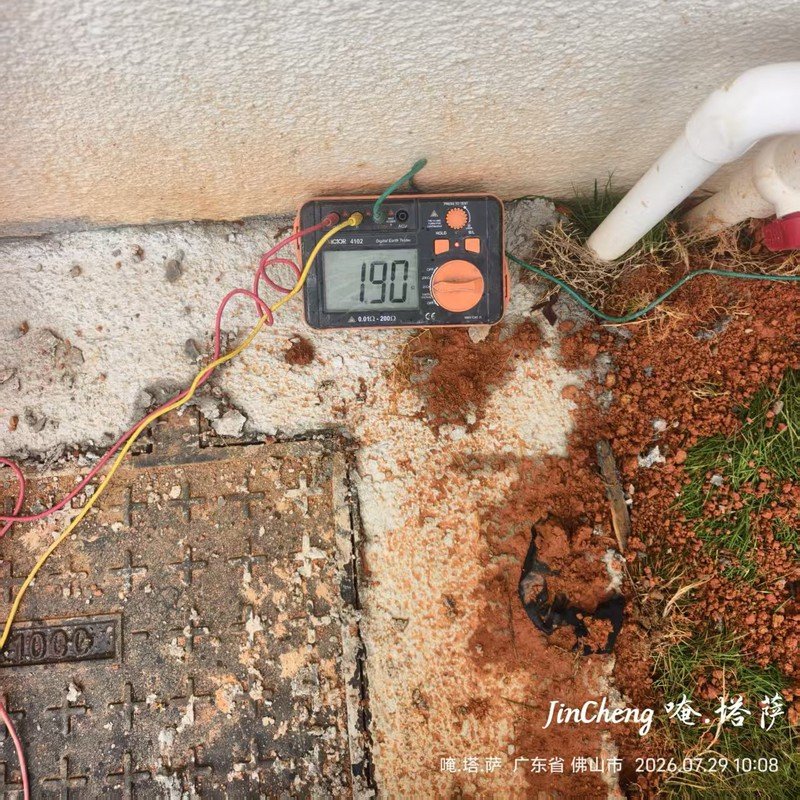

二、接地电阻验收

• 保护接地常规要求≤4Ω；
• 无明确设计值时，接地电阻以设计图纸为准；
• 防静电地网无单独条文，防静电项目需结合ESD相关标准共同执行。

三、工程现场高频问题

• 接地主干全部使用螺栓压接，后期阻值飘升验厂不合格；
• 把本规范电气接地指标直接套用为防静电地坪系统电阻；
• 忽略腐蚀土壤环境对接头防腐与焊接工艺要求。

四、惠发科技工程服务介绍

惠州市惠发科技有限公司专业承接放热焊接接地施工、老旧地网整改、独立防静电地网建设，严格按照GB50169‑2016规范施工，杜绝螺栓压接氧化虚接隐患。可施工普通车间4Ω独立接地、精密实验室1Ω超低阻地网，全程留存隐蔽工程资料，出具接地电阻检测报告，满足安监、第三方ESD验厂审核需求。

服务区域：惠州、东莞、深圳及珠三角周边城市，免费上门勘测、出方案、现场施工、售后维保一站式服务。

咨询联系方式：段工 13923623651（微信同号）
