中山老旧厂房接地系统升级改造｜旧地网复测评估与整改实施方案

中山大量投产多年电子老厂房，建设时期国内ESD防静电、工艺接地行业标准尚未普及，接地系统大多按照普通民用建筑标准设计施工，没有考虑精密电子产线的工艺接地需求。随着芯片器件灵敏度不断提升，产线设备迭代升级，原有接地系统各类弊端逐步暴露：地下接地体锈蚀老化，接地电阻逐年抬升；直接复用建筑钢筋作为接地极；防静电接地与配电保护地、防雷地互相混用；缺少独立MEB总等电位箱、楼层LEB局部等电位箱架构。很多工厂出现静电不良频发、ESD审厂不通过、安监检查不达标等一系列问题。

老旧厂区接地改造不能简单理解为增加几根接地极，直接打极降阻很多时候治标不治本。按照GB50169‑2016接地装置施工验收规范，老旧厂区改造第一步要完成完整评估工作，不能直接盲目施工。评估工作包含：现场地勘，摸清原有接地体分布、地下管线走向；在MEB总等电位端开展全链路接地电阻测试；开展系统之间绝缘电阻测试，排查共地搭接隐患；综合土壤电阻率、地下管线情况，评估原有地网腐蚀程度，判断旧地网是否可以继续利用，还是需要全新建设独立人工接地网。

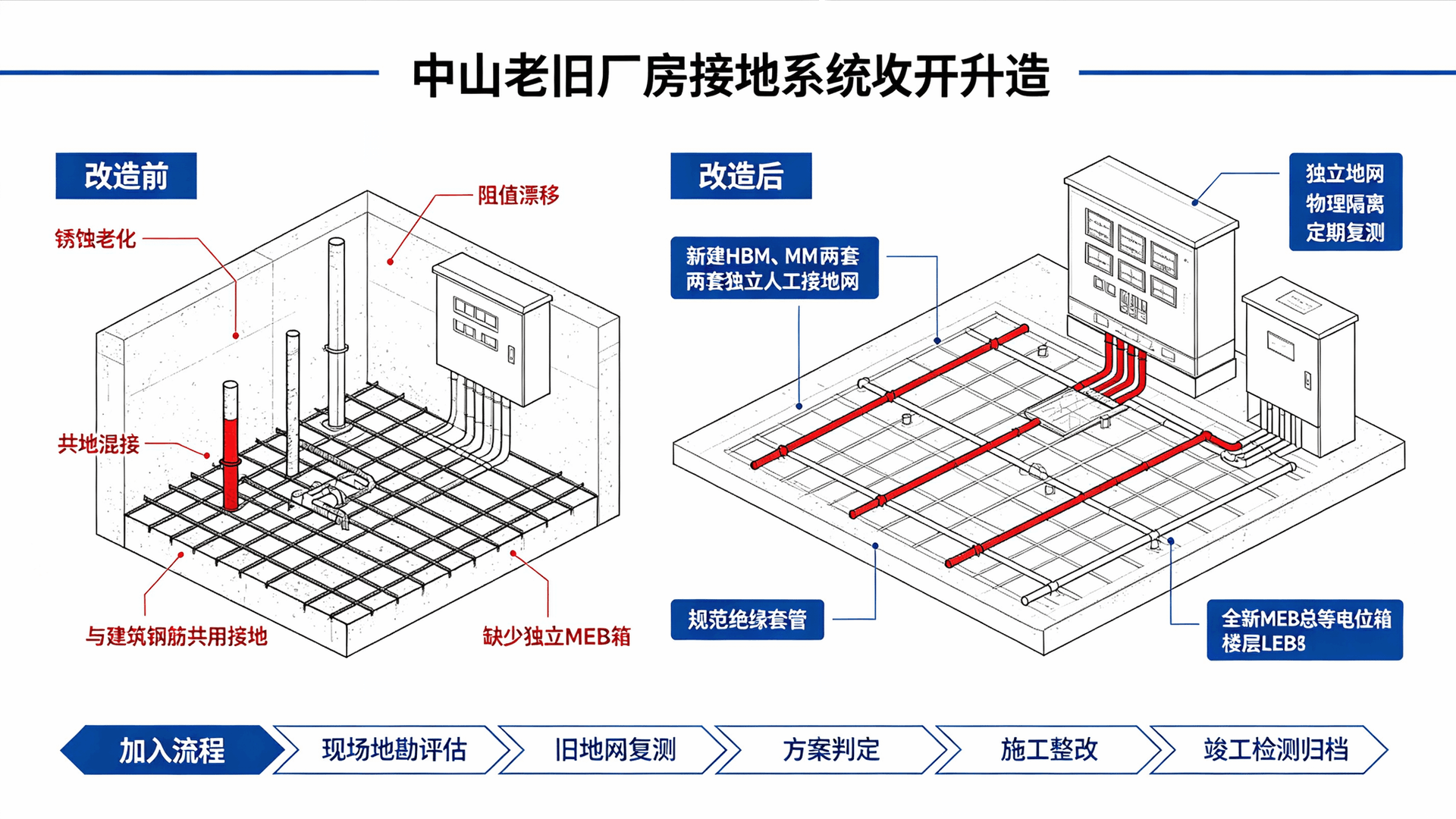

经过现场评估之后，老旧厂区改造分为两种实施方案。第一种，原有接地网腐蚀程度较轻，没有和保护地深度混接，可以采用修复改造方案：对锈蚀节点做防腐修复，补打接地极，增补降阻材料，重构MEB、LEB等电位箱体，重新划分接地回路。第二种，原有地网锈蚀严重，已经和建筑配电地、防雷地深度混接，无法实现有效隔离，建议直接新建HBM、MM两套独立人工接地网。新地网布置在厂区绿化空闲区域，接地干线独立穿管敷设，接入新建MEB总等电位箱，再通过竖井分别引至各楼层LEB局部等电位箱，实现工艺接地与原有建筑接地完全隔离。

无论选择修复还是新建方案，改造完成之后，需要完整留存前期勘测资料、施工影像资料、竣工全套测试报告，同时建立后期周期性检测台账，按照半年或一年周期开展MEB端复测，跟踪接地系统长期运行状态。很多老旧厂房改造项目只做施工，不做后期运维规划，运行几年之后问题再次复发。

老旧厂房接地改造涉及原有基建、地下管线，风险点多，需要兼顾现场现状与ESD规范要求。惠州市惠发科技有限公司深耕广东老旧厂房接地升级项目，服务惠州、东莞、深圳、广州、中山、佛山等省内各地，提供勘测评估、方案设计、现场施工、检测验收一站式落地。业务对接：13923623651（段工）。
