绝大多数企业ESD审厂扣分，90%都栽在系统电阻不合格。很多车间表面电阻全部达标，但依旧出现静电打坏产品、审核不通过，根本原因是系统电阻（点对地电阻）超标、静电泄放链路断路或虚接。系统电阻是连接材料与接地系统的核心指标，是S20.20体系、客户验厂、军工审核的必查主控项目。

一、什么是系统电阻（RTG）

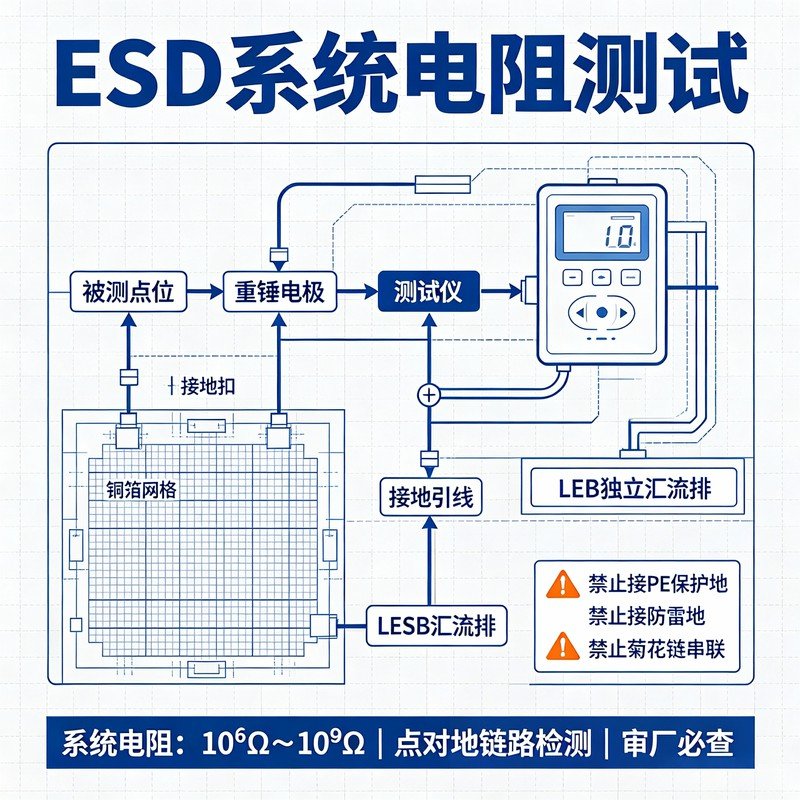

系统电阻全称点对地电阻，是指：防静电工作面任意点位 → 接地扣 → 铜箔网格 → LEB局部等电位汇流排的全程链路电阻。代表真实静电泄放能力，与室外地网接地电阻完全不同，不可混淆。

二、执行规范与测试环境

依据SJ/T 10694‑2006、GB50944‑2013、GB50611‑2010接地隔离规范。

• 环境温湿度：23℃±2℃、50%±5%RH
• 接地端必须接入独立ESD汇流排，严禁接PE保护地、防雷地

三、标准SOP测试操作流程

1. 清洁测试点位表面，去除粉尘油污；
2. 测试仪地线夹子可靠锁紧在本区域ESD独立LEB端子；

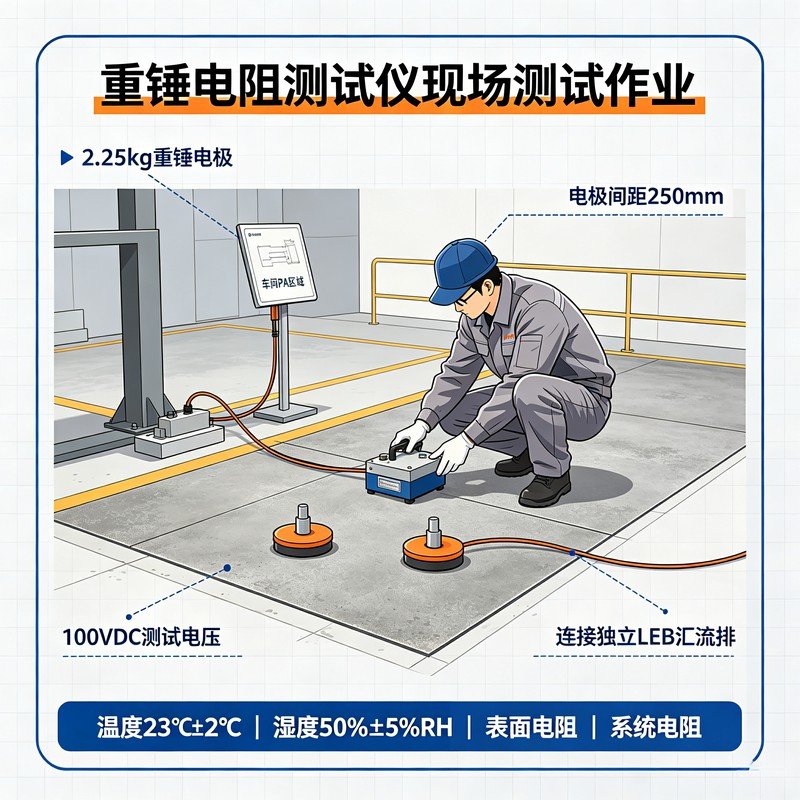

3. 重锤电极放置在工作台垫、地坪、地板被测点位；
4. 施加标准测试电压，读取表面到大地链路阻值；
5. 每个工位、每片地坪分区多点测试，重点排查远端点位；
6. 记录链路状态、阻值数据、环境参数，形成测试台账。

四、系统电阻合格判定标准

• 标准电子车间ESD系统电阻：10⁶Ω～10⁹Ω
• 防爆、锂电车间系统电阻：10⁴Ω～10⁶Ω

五、系统电阻超标核心原因（审厂高频问题）

• 台垫接地扣氧化、松动、脱落，链路断开；
• 地坪铜箔断裂、铜箔接头虚接、未接入汇流排；
• 多台垫串联“菊花链”接法，远端工位电阻严重超标；
• ESD地与防雷地、保护地混接，链路电位异常；
• 接地线路过长、线材老化导致链路电阻漂移。

六、体系审核核心核查要点

审核员明确要求：不可只测表面电阻，必须全车间做系统对地电阻测试。表面电阻合格仅代表材料合格，系统电阻合格才代表防静电系统真正可用。

七、整改维护方案

系统电阻超标需逐点排查接地链路，更换老化接地扣、修复断裂铜箔、取消串联接地、独立放射式布线、规范LEB端子接线，复测合格后方可投入生产。

惠州市惠发科技有限公司专注ESD全系统检测、接地链路整改、MEB/LEB箱体规范化施工、审厂资料闭环，一站式解决系统电阻超标、验厂不通过难题。
