半导体显示车间LEBESD接地网络设计与施工

半导体显示、MiniLED模组车间设备精密，阵列、彩膜、模组检测设备内部传感器、驱动芯片对静电极其敏感。韶关不少显示模组工厂接地施工存在通病：设备地线混接防雷地线、支线串联、端子排长期氧化，造成LEBESD接地不稳定，静电泄放不畅，出现模组亮点、像素失效问题。洁净显示车间接地网络，需要严格遵循DG/TJ08‑83‑2009防静电工程技术规程。

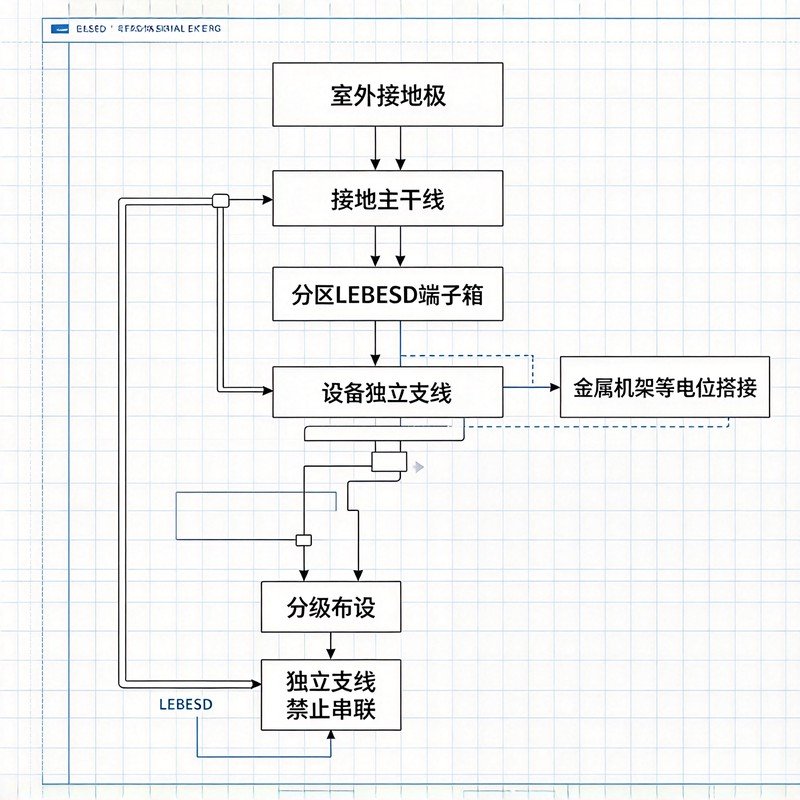

LEBESD接地网络采用分级布设：室外接地极→接地主干线→分区LEBESD接地端子箱→工位独立支线。每一台设备、防静电工作台、金属机架，单独拉接地线接入端子排，杜绝串联。显示车间大型自动化设备多，金属机架数量大，所有金属构件需要做等电位搭接，消除金属间电位差，规避MM金属放电。

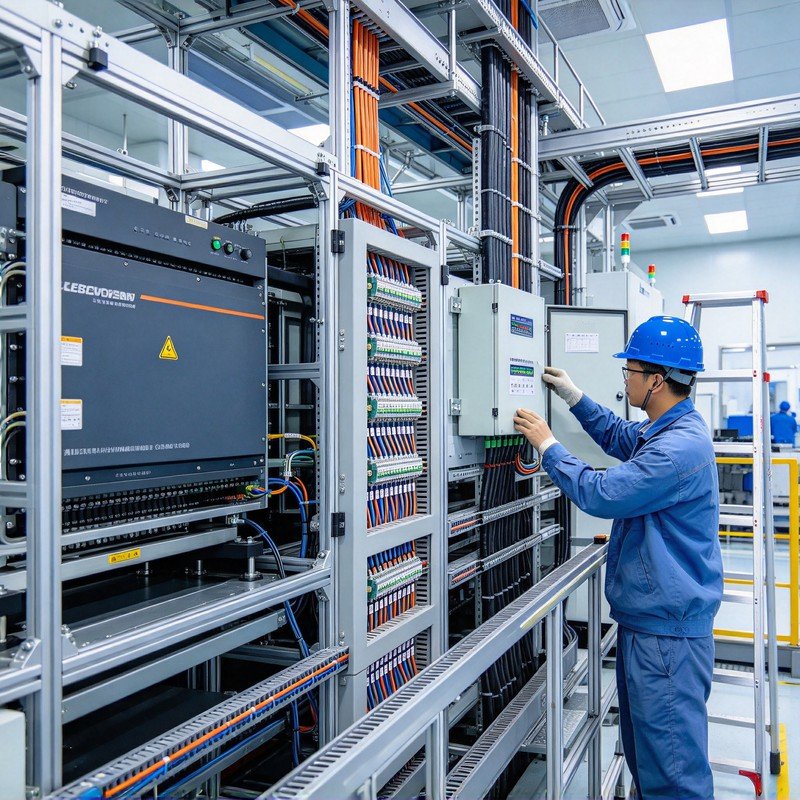

洁净车间施工要兼顾防尘要求，布线尽量预埋线槽，减少现场粉尘产生；端子箱选用防锈防腐材质，洁净环境湿度变化大，端子排做好防氧化处理，定期开盖巡检。线缆选用BVR铜芯线缆，线缆截面按照车间工位数量、泄放需求选型。

施工分阶段检测：接地极单独测试、主干线连通测试、全系统接地电阻测试。每一次检测数据记录归档，纳入防静电台账。显示车间不能将LEBESD接地与防雷、强电保护地线随意合并，防止雷电、大功率设备的电位波动传导至精密显示设备，诱发器件损伤。

车间后期产线扩建、新增自动化模组设备，必须同步扩展LEBESD接地网络，新增独立接地支线，不能就近搭接原有设备地线。改造完成后复测接地电阻，更新图纸与台账资料。

半导体显示车间的静电防护根基在于稳定可靠的LEBESD接地网络，规范设计、精细化施工、定期检测维护，才能保护显示驱动芯片，降低静电不良，顺利通过客户ESD审厂。
