工控仪表组装工位LEBESD接地与现场仪表抗干扰

石化用变送器、采集模块需要采集微弱模拟信号，微小电位扰动和静电放电，就会造成信号漂移、数据跳变。茂名不少工控仪表组装车间存在接地隐患：ESD地线和动力保护地线混接、支线串联、端子锈蚀，造成LEBESD接地电位不稳定，静电与电磁干扰叠加，导致仪表校准数据不稳定。工控仪表车间接地工程，严格遵循DG/TJ08‑83‑2009防静电工程技术规程。

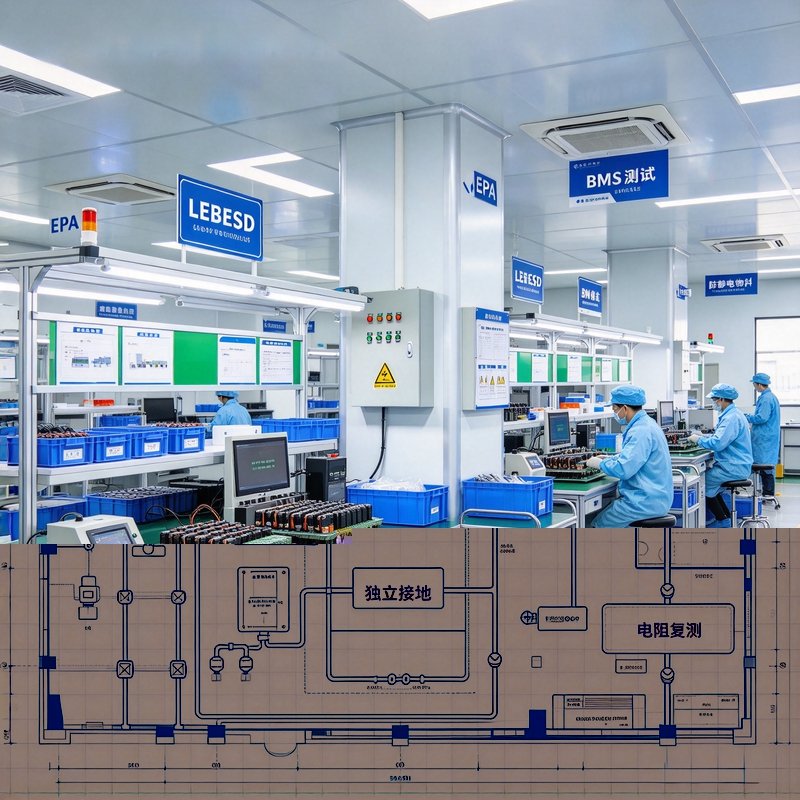

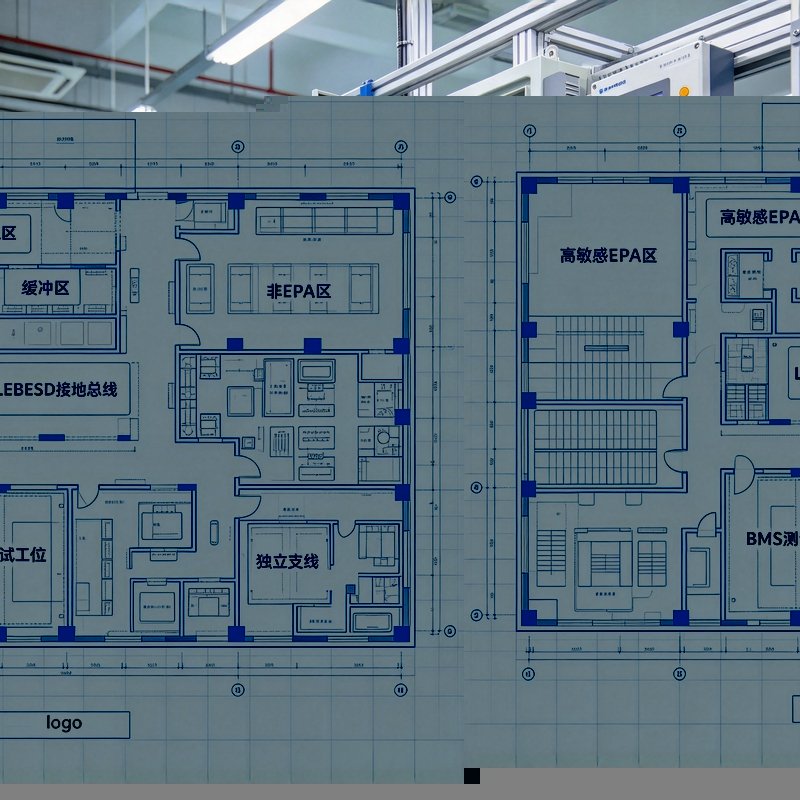

LEBESD接地网络分级布设：室外接地极→接地主干线→分区LEBESD接地端子箱→工位独立支线。仪表校准设备、防静电工作台、金属工装，每一件金属构件单独拉线接入端子排，禁止串联布线。工控车间自动化工装、测试夹具较多，全部金属工装实施等电位搭接，消除金属部件之间电位差，规避MM金属放电。

车间布线做好屏蔽保护，线槽合理规划，强弱电分离；端子箱选用防锈防腐材质，车间温湿度变化大，端子排做防锈防护，定期开盖巡检。线缆选用BVR铜芯线缆，根据工位数量、静电泄放需求选择线缆截面。

施工分阶段检测：接地极单独测试、主干线连通测试、全系统接地电阻测试，检测数据归档纳入防静电台账。工控仪表车间不可将LEBESD接地与防雷地线、大功率动力地线随意合并，防止电机、变频器的电位波动传导至精密校准仪器，造成仪表采样电路损伤。

车间后期新增仪表测试工装、校准设备，要同步扩展LEBESD接地网络，新增独立接地支线，不可就近搭接原有设备地线。改造完成复测接地电阻，更新图纸与台账资料。

工控仪表车间静电防护与抗干扰的核心是稳定可靠的LEBESD接地网络，规范设计、精细化施工、定期检测维护，抑制静电与干扰，保障仪表信号稳定，顺利通过石化行业客户ESD审厂。
