接地报警器_静电接地报警器型号_防爆检测与安装规范
接地报警器是一套专门用于检测某接地点是否实现可靠连接的安全防护设备，核心作用是实时监测接地回路状态，通过声光报警提示接地是否正常，及时规避因接地开路、连接不良引发的静电积累、设备故障、安全事故等隐患，广泛应用于电子、石化、危化品存储等多个对接地安全有严格要求的生产场景，是保障接地系统稳定运行的关键配套设备。
一、接地报警器核心定义与作用
接地报警器的核心功能的是通过内置检测回路控制模块，实时判断检测回路的通断状态，进而确定接地连接点是否可靠连接或处于开路状态，当检测到接地异常（如开路、连接松动）时，立即输出声光报警提示，提醒工作人员及时处理，避免因接地失效引发安全风险。
作为接地系统的“监测哨兵”，接地报警器可精准把控接地连接的有效性，尤其适用于对静电防护、防爆安全要求极高的场景，从源头杜绝静电火花、电荷积累带来的安全隐患，保障人员、设备及生产环境的安全。
二、接地报警器适用场景
接地报警器适配多个行业的生产环境，涵盖静电接地、设备接地等各类接地检测需求，核心应用场景包括：
1. 电子工业领域：生产流水线静电接地连接状态检测，保障电子元器件、精密设备免受静电损坏；
2. 石油化工领域：加油站、加气站卸油车接地状态检测，炼油厂、化工厂生产设备及管道接地检测；
3. 危化品存储领域：危化品仓库接地是否断开、连接是否可靠的实时检测；
4. 其他领域：医药、涂料行业（药厂、涂料厂），以及各类需要静电接地保护的危险场所，确保危险品储运、生产过程中的静电接地安全。
三、静电接地报警器型号分类
静电接地报警器主要分为两种型号，适配不同使用场景，满足固定作业与移动作业的差异化需求，具体区别如下：

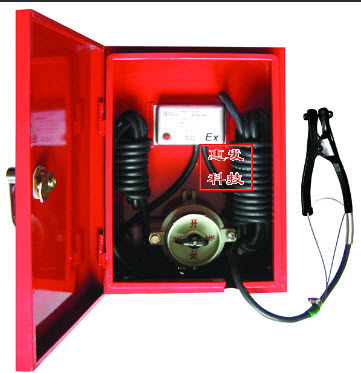

1. 固定式静电接地报警器

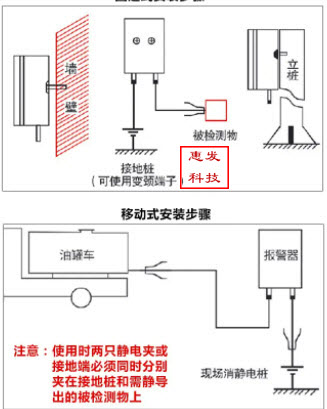

适用于固定场所的接地检测，如加油站卸车场地、化工厂固定设备、危化品仓库固定接地点位等。其接地线配置为3m+5m，一端为静电接地夹（带5米线），另一端为接地线（带3米线），配备安装膨胀螺丝，可固定安装在指定位置，实现长期、稳定的接地监测。

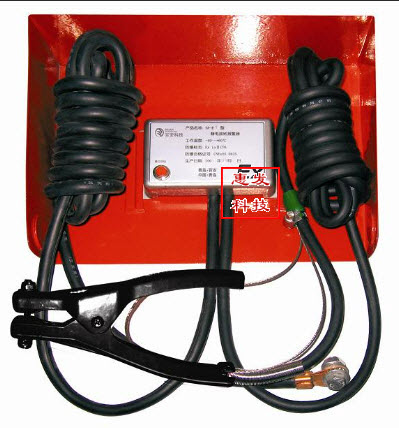

2. 移动式静电接地报警器
适用于移动作业场景，如移动卸油车、临时作业设备、流动危化品转运等。其接地线配置为5m+5m，两端均为静电接地夹（各带5米线），配备橡胶底座，方便携带、灵活布置，可根据作业需求随时移动检测位置，适配动态接地监测需求。
四、产品设计与检验依据（国标规范）
静电接地报警器的设计、生产与检验严格遵循国家相关标准，确保产品合规、安全、可靠，核心依据包括以下国标及检验要求：
1. 产品设计参考国标
（1）GB/T50156-2002《汽车加油加气站设计与施工规范》
第10.3.2条规定：加油加气站的汽油罐车和液化石油气罐车卸车场地，应设罐车卸车时用的防静电接地装置，并宜设置能检测跨接线及监视接地装置状态的静电接地仪。
第10.3.4条规定：防静电接地装置的接地电阻不应大于100Ω。
（2）GB50074-2002《石油库设计规范》
第14.3.7条规定：甲、乙、丙A类油品的汽车油罐车或油桶的灌装设施，应设置与油罐车或油桶跨接的防静电接地装置。
第14.3.11条规定：油品装卸场所用于跨接的防静电装置宜采用能检测接地状况的防静电接地仪器。
第14.3.15条规定：防静电接地装置的接地电阻不应大于100Ω。
2. 产品检验标准与防爆资质
静电接地报警器经国家级仪器仪表防爆安全监督检验站(NEPSI)检验，符合以下防爆标准，具备可靠的防爆性能，适配危险场所使用：
（1）GB3836.1-2010《爆炸性环境 第1部分：设备通用要求》
（2）GB3836.4-2010《爆炸性环境 第4部分：由本质安全型“i”保护的设备》
产品防爆标志为Exia IIC T4Gb，防爆合格证号为GYB11.1889，可安全用于爆炸性气体环境，杜绝因设备自身产生火花引发的安全事故。
五、接地报警器工作原理及组成
1. 核心工作原理
静电接地报警器专为需要静电接地保护的危险场所设计，核心是通过检测静电接地电阻是否符合相关安全标准，实时输出声音、灯光报警提示工作状态，确保导静电回路可靠接地，保障危险品储运、生产过程中的静电接地安全。
2. 检测原理
将静电接地夹及导静电电缆连接到报警模块，形成完整的检测回路，设备内置控制模块通过监测回路的闭合状态，判断静电接地的可靠程度——回路闭合、连接良好时，设备正常运行，无报警提示；回路断开、连接不良时，立即触发声光报警，提醒工作人员排查隐患。其本质是通过双电子回路检测地线两端是否良好导通，相较于普通地线夹更具可靠性。
3. 核心组成
整套设备主要由报警模块、静电接地夹、导静电电缆组成，部分型号配备安装配件（如膨胀螺丝、橡胶底座），部分新型号采用耐油PU电缆，具备更强的耐油、耐寒、耐腐蚀特性，适配更广泛的现场环境。
六、接地报警器安装使用注意事项
为确保接地报警器稳定运行、检测精准，安装、使用及维护需严格遵循以下要求，符合相关国标规范：
1. 安装要求：静电接地报警器安装必须符合GB3836.15-2000《爆炸性气体环境用电气设备 第15部分：危险场所电气安装（煤矿除外）》第12.2.5.1条的有关要求，同时需确保安装位置便于监测、接线牢固，避开强干扰区域。
2. 环境要求：产品使用环境温度介于-40℃~+60℃之间，可适配低温、高温等多种恶劣环境，满足寒冷地区、高温车间等不同场景的使用需求。
3. 维护要求：用户请勿自行更改该产品的零部件，若运行中出现故障，应会同产品制造商共同解决，杜绝因擅自改装导致的设备损坏、检测失效等问题。
4. 规范遵循：产品的安装、使用和维护，还应遵守产品说明书，以及GB3836.13-1997《爆炸性气体环境用电气设备 第13部分：爆炸性气体环境用的电气设备的检修》、GB3836.15-2000第12.2.5.1条、GB3836.16-2006《爆炸性气体环境用电气设备 第16部分：电气装置的检查和维护（煤矿除外）》表2及5.3的要求，同时符合GB50257-1996《电气装置安装工程 爆炸和火灾危险环境电气装置施工及验收规范》的有关规定，确保合规运行。
七、咨询与支持
如需了解接地报警器的详细技术参数、型号选型、安装指导等更详尽资料，可联系我司专业ESD工程师，为您提供一对一专业解决方案，确保产品适配您的现场使用需求，保障接地检测工作合规、高效。
