专业承接半导体高端制程防静电接地工程_合规高效_品质保障
半导体产业向高端化快速迈进，3nm、5nm等高端制程逐步成为主流，晶圆制造、先进封装、高端检测等核心环节，对静电防护的要求严苛到极致。高端制程下的纳米级元器件、精密晶圆及先进检测设备，对静电放电（ESD）的耐受度极低，哪怕微小静电，都可能击穿元器件、导致晶圆报废、损坏精密设备，直接影响生产良率与产品可靠性，甚至引发安全隐患。惠发科技深耕防静电接地工程领域，专业承接半导体高端制程防静电接地项目，依托自身核心技术、丰富行业经验及齐全合规资质，为半导体高端制程厂房、百级洁净车间、高端检测实验室等场景，提供从勘测、设计、施工到验收、维护的一站式解决方案，以≤0.5Ω的严苛接地标准，筑牢半导体高端制程静电防护防线，助力半导体企业攻克高端制程静电防护难题、合规高效生产。
一、惠发科技企业简介（半导体高端制程防静电接地专业服务商）
惠州市惠发科技有限公司成立于2008年，是一家专注于防静电系统工程设计施工及人工接地网工程配套的科技企业，深耕行业多年，核心聚焦半导体高端制程、高精专电子工业等领域的防静电接地服务，凭借专业技术与优质服务，成为半导体高端制程企业优选合作伙伴。
公司核心优势凸显，具备承接各类半导体高端制程高要求防静电接地工程的实力，主营小于0.5Ω独立地线、小于1Ω防静电工程等专项项目，尤其擅长半导体高端制程复杂场景的防静电接地解决方案，可精准应对高端制程洁净室、晶圆制造车间、先进封装测试车间等场景的严苛需求。依托粤港澳大湾区的区位优势，公司组建了一支具备专业资质的施工团队，积累了丰富的半导体高端制程防静电接地项目经验，严格遵循国家相关标准及高端制程行业规范，全程规范化施工，确保每一个项目都达标合规、稳定可靠，赢得了行业客户的广泛认可。
二、惠发科技核心业务：半导体高端制程防静电接地全场景承接
惠发科技专注半导体高端制程防静电接地工程，覆盖3nm、5nm等高端制程生产全流程、全场景，精准适配不同规模半导体高端制程企业需求，核心承接范围包括：
1. 半导体高端制程厂房整体防静电接地工程：涵盖高端制程厂房整体接地网布设、等电位连接、静电泄放系统搭建，适配半导体高端制程全厂区静电防护需求，契合高端制程低干扰、高稳定要求；
2. 高端制程晶圆制造车间防静电接地：针对高端制程晶圆裁切、卷绕、镀膜、光刻等核心工序，打造低干扰、高稳定接地系统，严格控制接地电阻≤0.5Ω，杜绝静电击穿高端晶圆隐患，保障晶圆制程精度；
3. 先进封装测试车间防静电接地：适配高端封装设备、精密检测仪器的静电防护需求，做好信号干扰隔离，确保先进封装测试精度，降低高端制程产品报废率，契合高端封装精细化要求；
4. 半导体高端检测实验室接地：为高端制程检测仪器、精密计量设备提供独立接地系统，避免杂散电流干扰，保障检测数据精准可靠，支撑高端制程产品研发与品质管控；
5. 高端制程洁净室防静电接地：结合高端制程百级、千级洁净标准，采用隐藏式、低粉尘接地设计，兼顾静电防护与洁净需求，适配高端制程无尘生产环境；
6. 高端制程专项接地工程：承接半导体高端制程领域小于0.5Ω独立地线、小于1Ω防静电工程，以及高压局放人工接地网等复杂高要求项目，解决高端制程各类接地难题，助力企业突破高端制程生产瓶颈。
三、惠发科技核心优势（半导体高端制程专属竞争力）
相较于普通接地工程企业，惠发科技深耕半导体高端制程防静电接地领域，凭借资质、技术、经验三重核心优势，为半导体高端制程企业提供更专业、更贴合需求的服务，核心优势如下：
1. 资质齐全，合规有保障：公司具备专业施工资质，严格遵循《防止静电事故通用要求》（GB 12158—2024）、《工程防静电通用规范》等国家标准及半导体高端制程行业规范，所有施工流程、材料选型均符合高端制程要求，可提供完整的施工检测报告、验收记录，确保工程可追溯、合规达标，轻松通过行业验收与客户验厂；
2. 技术过硬，精准适配高端制程：专注解决半导体高端制程复杂接地需求，采用“双接地网+等电位连接+屏蔽隔离”核心技术，有效隔离杂散电流、电磁干扰，严格控制接地电阻≤0.5Ω，适配3nm、5nm等高端制程纳米级半导体元器件的静电防护要求，杜绝静电放电对设备、产品的损伤，契合半导体高端制程静电防护“减少产生、控制积累、快速泄放”的核心原则；
3. 经验丰富，落地能力强：深耕防静电接地工程多年，累计完成多个半导体高端制程厂房、洁净车间接地项目，熟悉半导体高端制程生产全流程静电防护痛点，可精准应对高端制程晶圆制造、先进封装等不同场景的接地需求，施工团队具备丰富的高端制程现场操作经验，可高效推进项目落地，缩短工期，不影响高端制程生产进度；
4. 材料优质，品质可靠：选用半导体高端制程专属接地材料，均经过严格检测，具备低阻抗、抗腐蚀、无粉尘、抗干扰、低释气特性，适配高端制程洁净室、高精密生产环境，包括纯铜接地极、镀锡铜排、屏蔽软线等，焊接采用放热焊工艺，确保连接可靠，接地系统使用寿命≥15年，适配高端制程长期稳定生产需求；
5. 一站式服务，省心高效：提供从前期现场勘测、高端制程定制化方案设计，到精细化施工、合规验收，再到后期常态化维护的全流程一站式服务，全程专人对接，无需企业另行协调多个环节，同时配备专业技术团队，快速响应故障抢修需求，减少高端制程生产中断损失；
6. 定制化能力突出：可根据半导体高端制程企业的生产布局、设备灵敏度、洁净等级，结合3nm、5nm等先进制程需求，定制专属防静电接地方案，兼顾静电防护、设备运行与生产效率，精准适配高端制程的特殊防护要求。
四、惠发科技半导体高端制程防静电接地施工规范（严苛标准，精益求精）
半导体高端制程防静电接地核心要求“低阻抗、无干扰、全覆盖、高洁净、低粉尘”，惠发科技严格按照行业规范与企业标准，结合高端制程特性，精细化把控每一个施工环节，确保接地系统适配半导体高端制程生产需求，具体施工规范如下：
（一）前期勘测与定制化方案设计
1. 现场勘测：惠发科技专业团队上门勘测，全面排查半导体高端制程车间、实验室的静电产生源（操作人员、高端生产设备、物料流转、线缆干扰），测量土壤电阻率，检测周边电磁干扰、杂散电流情况，结合半导体高端制程工艺、设备布局、洁净等级要求，确定接地方式、接地极布设位置及接地电阻控制目标（≤0.5Ω）；
2. 方案设计：采用“独立双接地网+等电位连接”的设计原则，严格区分防静电接地与强电接地、防雷接地，避免杂散电流、电位漂移干扰半导体高端制程设备运行；设计“室外独立接地网→室内总汇流排→车间分汇流排→设备/操作台/人员/洁净室接地”的分级方案，明确材料选型、施工流程、洁净施工要求，确保方案贴合半导体高端制程生产场景，同时符合《工程防静电通用规范》相关设计要求，兼顾静电泄放与信号屏蔽，适配高端制程精密设备运行需求。
（二）半导体高端制程专用材料选型（高精准、高洁净、抗干扰）
惠发科技选用半导体高端制程专属接地材料，兼顾低阻抗、抗腐蚀、无粉尘、抗干扰、低释气特性，杜绝材料本身对半导体高端制程生产造成影响，核心材料选型如下（均符合防静电性能要求及高端制程标准）：
1. 接地极：选用Φ18-20mm纯铜接地极（长度2.5-3m），优先选用铜覆钢接地极（耐腐性更强），导电性能优异、阻抗低，适配半导体高端制程室外复杂土壤环境，确保接地稳定性；
2. 接地干线：室内采用30×3mm镀锡铜排（绝缘子固定，间距≥10cm，避免与强电线缆、信号线缆平行敷设），室外采用40×4mm镀锌扁钢，减少电磁干扰，符合半导体高端制程设备信号防护要求；
3. 分支线：选用4mm²多股铜芯屏蔽软线（避免电磁干扰），半导体高端制程设备专用接地线选用屏蔽层接地的专用线缆，长度控制在5m以内，减少线路阻抗，确保静电快速、缓慢泄放，避免瞬时放电损伤高端制程元器件；
4. 连接材料：采用放热焊工艺（严禁锡焊、普通焊接），螺栓选用无氧铜材质，加弹垫防松，焊接处做好除锈、防腐处理（采用防腐密封胶），避免腐蚀导致接触不良；接地端子选用半导体高端制程专用防爆、防干扰、无粉尘端子，适配洁净室环境，确保连接可靠，同时符合防静电系统设备标识要求。
（三）核心施工环节（精细化、高洁净、合规化）
1. 室外独立双接地网施工（核心基础）

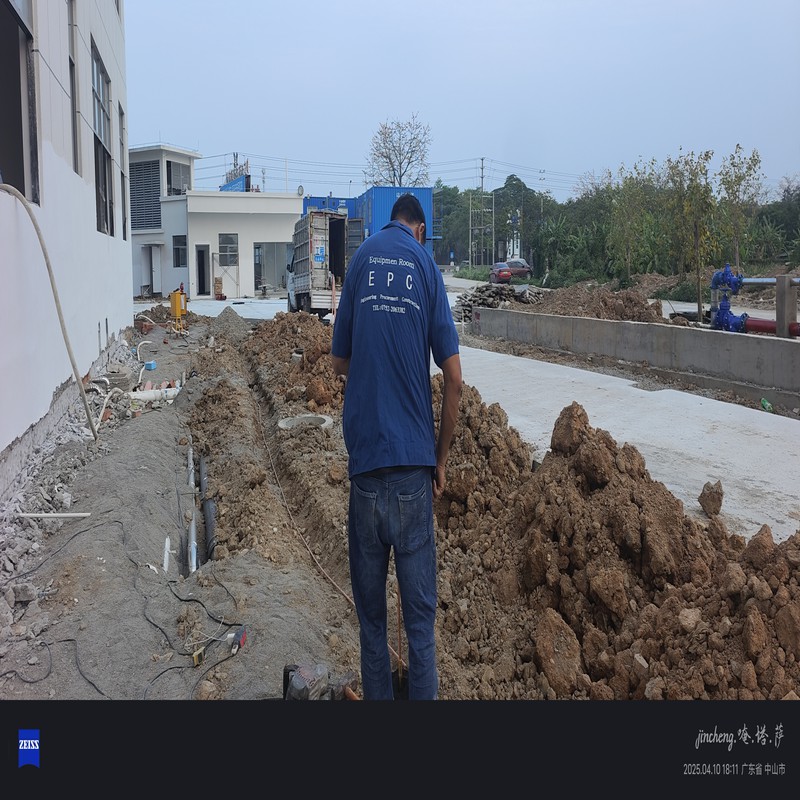

（1）接地沟开挖：在半导体高端制程厂房外围独立区域布设接地沟，宽0.4-0.5m、深≥0.8m，底部铺100mm细土+50mm降阻剂（提升接地效果，确保接地电阻≤0.5Ω），避开地下管线、强电接地极，与强电接地网间距≥15m，避免干扰半导体高端制程设备运行；
（2）接地极安装：垂直打入纯铜接地极，垂直度偏差≤1/200，顶端距地面0.6-0.8m，接地极间距≥5m，极间用扁钢双面搭接焊（搭接长≥120mm、焊高≥3mm），满焊无虚焊、无夹渣，确保接地阻抗均匀，适配高端制程低阻抗要求；
（3）回填与引上线：先铺细土+降阻剂分层夯实，再回填原土，严禁石块、杂物直接接触接地体；引上线采用≥16mm²铜缆，穿墙加绝缘套管，做好防水、屏蔽处理，引至室内半导体高端制程专用总汇流排，引上线避开仪器信号线缆，减少干扰。
2. 室内接地系统施工（核心环节，适配高端制程洁净室）

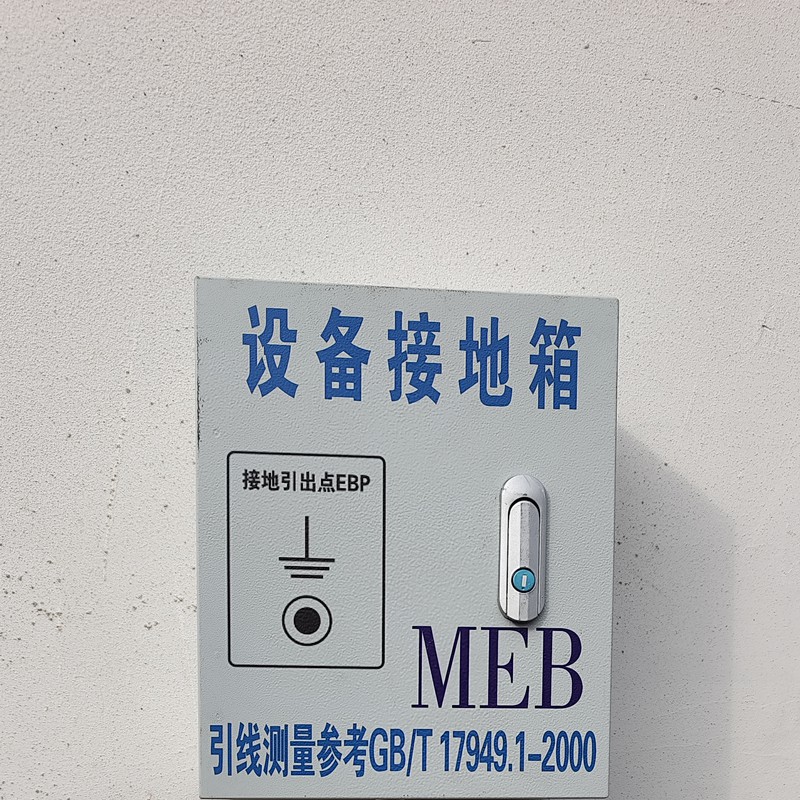

（1）总汇流排（TEB）：设在半导体高端制程机房专用配电区域，用30×3mm镀锡铜排，绝缘子固定，黄绿双色标识+“半导体高端制程专用防静电接地”标识，严禁与强电N线、防雷地、普通设备接地混接，确保独立运行；
（2）专用分汇流排（LEB）：每3-5台半导体高端制程设备配备1个专用分汇流排，或按车间区域划分，用20×2mm铜排，固定在车间墙面（距地面1.2-1.5m），与总汇流排用屏蔽软线可靠连接，布局贴合高端制程洁净室规划，避免占用生产空间；
（3）设备接地：半导体高端制程生产设备、检测仪器（如高端晶圆检测设备、先进封装设备）本体通过专用屏蔽接地线，连接至专用分汇流排，接地线单独布设，严禁串接，设备外壳、底座、信号接口金属部分均需可靠接地；设备电源线选用带接地芯线的屏蔽电缆，接地芯线与专用接地排连接，避免电磁干扰影响设备精度，同时为设备支撑脚配套防静电缓冲设施，杜绝二次静电隐患，适配高端制程精密设备防护需求；
（4）洁净室接地：高端制程洁净室内铺设防静电地板，每8块地板设置1个接地点，地板支架与接地排可靠连接；墙面、顶棚采用防静电材料，做好等电位连接，接地连接点采用隐藏式设计，避免积尘，适配高端制程百级、千级洁净要求，同时符合防静电地面接地规范；
（5）操作台与人员接地：半导体高端制程操作台采用防静电台面，台面串联1MΩ限流电阻后接地（实现静电慢泄放，避免瞬时电流冲击高端晶圆、元器件），操作台金属支架直接连接至分汇流排；操作人员佩戴专用防静电腕带（串1MΩ限流电阻，误差≤±5%），接入操作台专用接地端子，穿戴防静电鞋、防静电工作服，确保人体静电安全泄放，符合半导体高端制程人员操作防护要求；
（6）等电位连接：车间内所有金属构件（设备支架、线缆桥架、金属门窗、操作台）均需接入专用接地系统，跨接线选用2.5mm²屏蔽软线，螺栓连接牢固，无孤立导体，确保等电位覆盖，避免电位差产生静电，符合防静电工作区等电位连接要求，适配高端制程低干扰需求。
（四）半导体高端制程专项场景施工要求
1. 高端制程晶圆制造车间：接地电阻严格控制在≤0.5Ω，采用双接地网设计（主接地网+辅助接地网），提升接地稳定性，避免电磁干扰影响高端晶圆制造精度；施工过程中做好防尘、防污染、低释气处理，避免影响高端晶圆生产环境，选用低释气、无微粒脱落的材料，适配3nm、5nm等先进制程需求；
2. 先进封装测试车间：接地系统需适配精密封装设备，接地线缆与信号线缆分开敷设，间距≥30cm，减少信号干扰，确保先进封装测试数据精准，同时做好设备接地的防松动处理，定期检测导通性，适配高端封装精细化要求；
3. 半导体高端检测实验室：接地系统独立于其他设备，采用屏蔽线缆，避免杂散电流干扰检测仪器运行，接地端子做好密封防护，定期清理，确保接触良好，符合实验室防静电施工要求及高端制程检测精度需求；
4. 高端制程高洁净车间：选用无粉尘、易清洁、低释气的接地材料，施工过程中避免产生粉尘，接地连接点隐藏布置，完工后做好清洁处理，适配百级、千级洁净室等级要求，同时符合防静电围护结构施工规范，耐受半导体高端制程生产过程中的酸碱化学试剂侵蚀。
五、工程验收标准（惠发科技专属验收体系，适配高端制程）
惠发科技半导体高端制程防静电接地工程，严格遵循国家相关国标、半导体行业规范及高端制程专属要求，建立专属验收体系，确保每一项指标达标，保障半导体高端制程生产安全，具体验收要求如下：

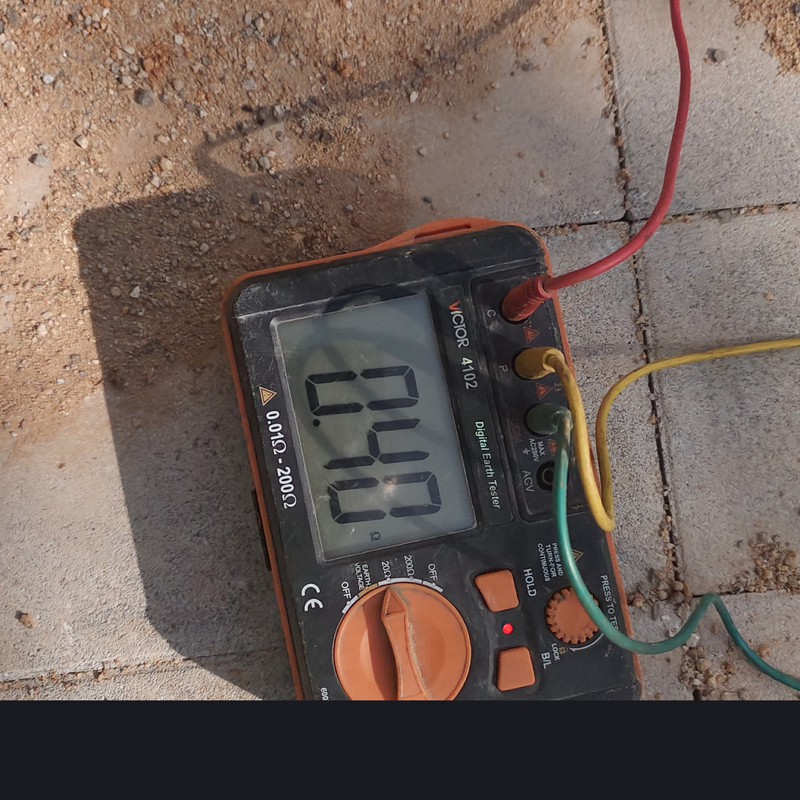

1. 接地电阻：独立接地电阻≤0.5Ω，导通电阻≤0.5Ω（设备与接地排之间），主干铜排电阻≤0.05Ω，完全满足半导体高端制程严苛要求，同时符合惠发科技专项接地工程标准；
2. 静电泄放：仪器表面电阻10⁶-10⁹Ω，操作人员腕带系统1MΩ±5%，防静电地板10⁶-10⁹Ω，静电泄放时间≤0.1s，符合半导体高端制程静电防护核心要求；
3. 施工验收：接地体安装牢固、焊接规范，防腐到位；接线整齐、屏蔽良好，无虚焊、松动、串接现象；接地标识清晰，仪器接地与其他接地完全隔离，无干扰；施工过程无粉尘污染、无释气隐患，适配高端制程洁净室要求；
4. 干扰检测：接地系统运行时，无杂散电流、电磁干扰，半导体高端制程设备运行稳定，检测数据误差符合仪器本身精度要求，契合半导体高端制程设备信号传输的稳定性需求；
5. 资料验收：提供施工图纸、材料检测报告、接地电阻测试报告、干扰检测报告、验收记录等完整资料，确保工程可追溯，满足行业验收、客户验厂及高端制程生产资质要求。
六、后期维护服务（长效保障，适配高端制程稳定生产）
半导体高端制程设备精密、生产环境严苛，接地系统的长期稳定运行至关重要。惠发科技为半导体高端制程客户提供全方位后期维护服务，确保接地系统持续达标，支撑高端制程稳定生产，具体服务内容如下：
1. 定期检测：每月检测一次仪器与接地排的导通电阻、接地电阻，每半年全面检测一次接地系统，每季度检测一次静电泄放效果，发现异常立即整改，确保接地电阻始终控制在≤0.5Ω，适配高端制程长期稳定需求；
2. 日常维护：定期清理接地端子、焊接处的灰尘、污渍，检查屏蔽线缆是否破损、接地连接是否松动，及时修复破损线缆、补做防腐处理；针对高端制程洁净室场景，定期清洁接地连接点，避免粉尘污染、释气隐患；
3. 专项维护：半导体高端制程设备检修、搬迁后，及时检查接地连接，重新检测接地电阻与导通性；针对高端晶圆制造、先进封装等核心车间，增加维护频次，确保接地系统适配高端制程生产需求；
4. 应急抢修：配备专业技术团队，24小时响应故障抢修需求，快速处理接地故障，减少高端制程生产停工损失，保障半导体高端制程连续稳定；
5. 技术支持：为客户提供半导体高端制程防静电接地知识培训，指导操作人员规范操作，解答日常使用过程中的疑问，协助客户建立完善的高端制程静电防护管控体系。
七、咨询与合作
惠发科技，专业承接半导体高端制程防静电接地工程，以专业技术、合规资质、丰富经验，为半导体高端制程企业提供一站式防静电接地解决方案，从源头规避静电隐患，保障高端制程生产安全、提升产品良率、助力企业合规高效发展，攻克高端制程静电防护难题。
如需了解半导体高端制程防静电接地工程的详细方案、材料选型、施工报价、工期规划，或针对高端晶圆制造、百级洁净室、先进封装等特殊场景的定制化接地解决方案，可联系我司专业团队，我们将提供现场勘测、一对一方案设计、精细化施工及后期维护全流程服务，助力半导体企业突破高端制程瓶颈、实现高质量发展。
