静电接地系统核心配置详解｜电子工业洁净厂房接地配置
一、一个完整的静电接地系统核心配置详解
一个完整的静电接地系统，是实现静电可靠泄放、电位均衡的基础，需遵循“室外接地→总汇流→楼层分汇流→车间终端联结”的层级布局，适配电子工业洁净厂房多楼层、多车间的生产场景，所有配置需协同工作，确保接地链路连续、导通顺畅，同时兼顾洁净厂房的环境要求。结合实际施工场景，完整静电接地系统的核心配置及功能如下，涵盖室外基础接地、汇总联结、楼层分接、车间终端四大环节：
（一）室外接地基础配置（系统核心根基）
室外接地网是整个静电接地系统的核心根基，承担着将静电、感应电流安全导入大地的关键作用，直接决定系统接地电阻是否达标，适配电子工业洁净厂房的防静电需求，核心配置包括：
-

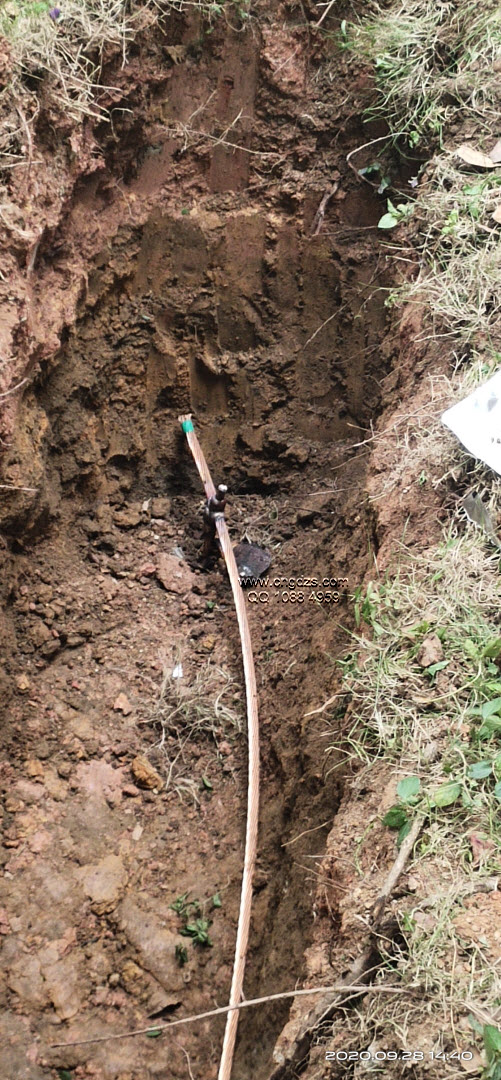

室外接地网（室外地网）：作为系统的接地核心载体，通常采用镀锌
角钢、铜包钢接地极按规范间距埋设，搭配镀锌扁钢、铜芯导线构建接地网络，埋设于室外远离洁净厂房核心区域的位置，避开地下管线、电力设施，做好防腐处理，确保长期稳定导通；根据土壤电阻率优化布局，土质较差区域增设接地极、添加降阻剂，保障接地电阻符合GB50472-2008规范要求。 - 接地引出端：连接室外接地网与室内接地系统的关键接口，采用高导电、耐腐蚀的铜质端子，从室外接地网主干线引出，穿过墙体接入室内总汇流箱，做好密封、防腐、防尘处理，避免雨水、粉尘进入接口影响导通，同时确保与墙体绝缘，杜绝电位串扰。
- E（接地极）：室外接地网的核心组成部分，选用镀锌角钢、铜包钢等专用接地极，按规范深度（不低于1.5m）埋设，多个接地极并联连接形成接地网，增强接地可靠性，降低接地电阻，确保静电能够快速、安全泄放至大地，是整个系统的“接地根基”。
（二）总级汇总联结配置（系统中枢）
总级汇总联结配置是整个静电接地系统的“中枢”，负责汇集所有楼层、区域的接地支线，实现全系统电位均衡，同时衔接室外接地网，核心配置包括：
- EBP（接地汇集排）：安装于室内接地总机房，作为室外接地网与室内各层级接地系统的连接枢纽，采用铜质接地排，规格适配系统接地电流需求，室外接地引出端、MEB总汇流箱均接入EBP，确保所有接地链路汇集统一，实现电位均衡，杜绝多点接地产生的电位差。
- MEB（总等电位联结箱）：整个建筑静电接地系统的总汇总装置，内部配备铜质汇流排，一端与EBP接地汇集排可靠连接，另一端连接各楼层LEB楼层总箱，负责汇总全建筑的静电接地电流，再通过EBP传导至室外接地网，同时对接建筑防雷接地、保护接地系统（按需），实现等电位联结，规避静电、雷电感应风险。
（三）楼层级分接配置（分层管控）
针对多楼层洁净厂房的布局特点，楼层级分接配置实现分层接地管控，确保各楼层接地独立、可靠，避免跨楼层电位串扰，核心配置包括：
- 楼层总箱（LEB，局部等电位联结箱）：按楼层设置，每一层配备1台LEB楼层总箱，安装于楼层弱电井或隐蔽区域（避开洁净区），内部配备铜质汇流排，一端与MEB总汇流箱主干线连接，另一端连接本楼层所有SEB车间静电线联结箱，负责本楼层静电接地电流的汇总与传导，实现楼层内电位均衡。具体配置如下： - 1F楼层总箱（LEB）：负责1F所有车间SEB联结箱的接地汇总，衔接MEB总汇流箱； - 2F楼层总箱（LEB）：负责2F所有车间SEB联结箱的接地汇总，衔接MEB总汇流箱； - 3-6F楼层总箱（LEB）：每一层各配备1台，分别负责对应楼层所有车间SEB联结箱的接地汇总，统一衔接MEB总汇流箱，确保各楼层接地独立、互不干扰。
（四）车间级终端联结配置（终端落地）
车间级终端联结配置是静电接地系统的“最后一公里”，直接对接车间内的防静电设施、设备、人体接触点位，确保终端静电能够快速泄放，核心配置为SEB车间静电线联结箱，按车间布局合理布设：
- SEB（车间静电线联结箱）：安装于各楼层车间内隐蔽位置（避开洁净区核心生产区域、生产动线），内部配备专用铜质汇流排，一端与本楼层LEB楼层总箱连接，另一端连接车间内的防静电接地终端（如导静电地面、工作台面、人体静电释放器、生产设备、管道等），实现车间内所有防静电点位的统一接地联结。具体配置如下： - 1F车间：配备多台SEB车间静电线联结箱，均匀分布于各车间，覆盖1F所有防静电终端点位，统一接入1F LEB楼层总箱； - 2F车间：配备多台SEB车间静电线联结箱，覆盖2F所有车间的防静电终端点位，统一接入2F LEB楼层总箱； - 3-6F车间：每一层各车间均配备多台SEB车间静电线联结箱，覆盖对应楼层所有防静电终端点位，分别接入各楼层LEB楼层总箱，确保车间内每一个防静电点位都能实现可靠接地。
补充说明：上述所有配置需严格遵循GB50472-2008《电子工业洁净厂房设计规范》及GB50944-2013《防静电工程施工与质量验收规范》要求，连接线规格、连接方式、安装位置需适配洁净厂房的洁净度要求，采用隐蔽式敷设，做好防腐、防尘处理，所有汇流排、联结箱需标识清晰，便于后期巡检、维护。
