电子行业及团体标准下防静电地面施工、接地与质量验收规范深度解析

一、前言

防静电地面作为EPA静电防护工作区核心硬件防护载体，广泛应用于电子厂房、电磁屏蔽机房、半导体实验室、锂电防爆车间、军工装配等静电敏感场景。本文围绕电子行业SJ系列行业标准、多领域防静电地坪团体标准，系统梳理防静电架空活动地板、环氧防静电地坪、聚氨酯防静电地坪、不发火防静电地坪的施工工艺、接地布设规范、隐蔽工程管控、性能检测、竣工验收全流程技术要求，为工程设计、现场施工、监理验收、客户ESD验厂提供权威合规技术依据。

二、电子行业SJ系列防静电地面施工验收核心标准

（一）SJ/T 31469-2002《防静电地面施工及验收规范》

本标准是国内电子行业防静电地面施工最早的权威行业规范，适用于静电敏感元器件研发、SMT生产、精密仪器检测、电子设备维修场景下防静电架空活动地板、PVC防静电地面、防静电环氧地坪、防静电水磨石地面四类地面工程的施工、隐蔽验收、性能检测、竣工验收。

• 施工前置管控要求：施工前必须编制专项施工方案，出具接地网布置图、接地端子点位施工图；所有进场材料需提供原厂合格证、第三方防静电性能检测报告；设计变更必须由原设计单位出具书面签证；高压配电车间优先选用静电耗散型材料（10⁶Ω～10⁹Ω），禁止直接使用低阻导静电材料，规避触电安全风险。
• 基层与导电地网施工要点：地面基层需彻底清理砂浆结块、打磨修补空鼓裂缝，裸露钢筋、预埋金属管道必须涂刷两层绝缘漆；地面敷设紫铜箔导电网格，网格最大间距≤6m，单个独立房间至少预留2处专用防静电接地端子；所有导电铜箔、地板支架、金属横梁必须全域等电位跨接。
• 接地系统硬性验收指标：防静电接地干线线缆截面积≥25mm²，接地支线截面积不小于2.5mm²；防静电接地可与电气保护接地共用室外接地极，严禁室内直接并联防雷接地；常规电子车间防静电接地电阻＜4Ω，精密屏蔽机房接地电阻＜1Ω；隐蔽工程必须留存测试数据、施工影像资料，经甲方签字确认后方可封闭面层施工。

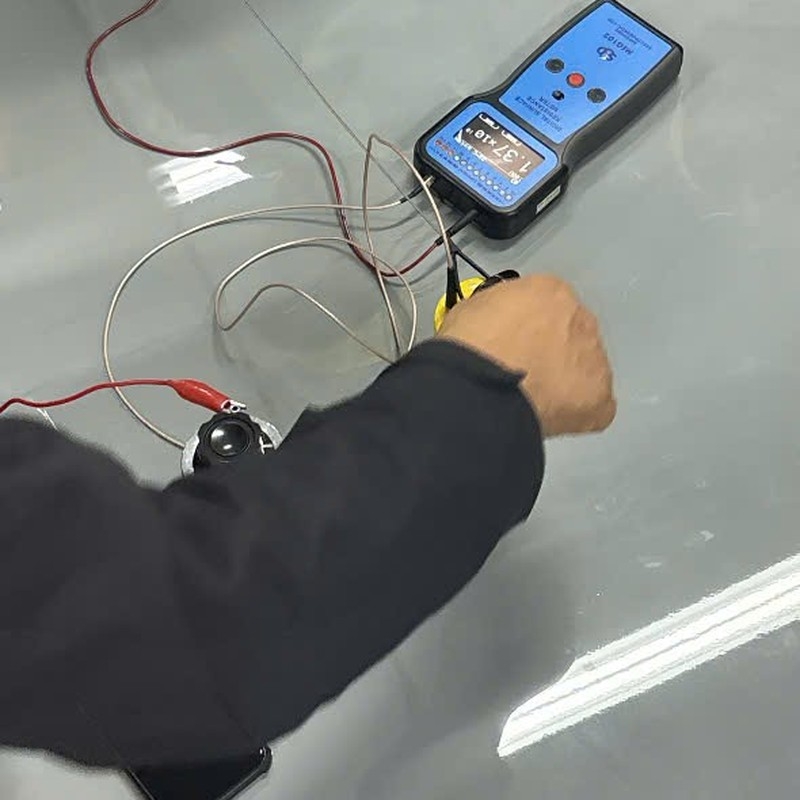

• 地面性能竣工验收参数：防静电地面点对点电阻、系统接地电阻必须稳定控制在1×10⁶Ω～1×10⁹Ω；面层无起砂、空鼓、划痕、气泡、色差缺陷；按区域网格抽检，全部点位电阻达标并出具第三方防静电检测报告，方可交付投产使用。
• 运维保养规范：竣工同步交付地面保养手册，防静电地面仅可使用中性清洁剂湿式擦拭，严禁强酸、强碱类溶剂清洗，避免内部导电层失效。

（二）SJ 31470-2002《电磁屏蔽室工程施工及验收规范》

本标准聚焦装配式、焊接式电磁屏蔽机房建设，明确屏蔽壳体、防静电地面、屏蔽接地一体化施工与验收技术要求，适用于涉密机房、电磁兼容测试实验室、精密测控屏蔽场地。

• 屏蔽机房内部所有防静电架空地板金属支架、横梁、屏蔽壳体必须做单点等电位接地，接地线遵循短、直、粗布设原则，接地引线线缆截面积不低于16mm²，禁止地线盘绕、长距离弯折布线。
• 屏蔽机房采用独立专用接地网时，接地电阻＜1Ω；采用建筑联合接地系统时，总接地电阻≤1Ω；机房内防静电接地、屏蔽接地、强弱电保护接地需分别接入独立接地汇流排，禁止多点接地形成地环路。
• 机房所有穿墙金属桥架、管线必须安装电源滤波器并做等电位跨接，防静电地面导电铜箔网格与屏蔽壳体可靠电气连通，消除室内空间电位差。
• 竣工验收必检：防静电地面电阻、接地电阻、屏蔽效能、等电位连续性四项检测全部合格，方可投入涉密、精密电磁测试场景使用。

三、防静电地坪类主流团体施工验收标准详解

1. T/CQAQI 8702-2023《防静电环氧地坪系统施工及验收规范》

• 水泥基层强度≥C25，基层含水率＜8%，2m靠尺平整度误差≤2mm，空鼓、裂缝部位必须提前打磨修补；
• 地面敷设导电铜箔网格间距4m～6m，铜箔搭接位置压接牢固，每50㎡设置1组接地引出端子，统一接入防静电专用接地汇流排；
• 地坪点对点、对地系统电阻控制在10⁶Ω～10⁹Ω，漆膜硬度≥H，附着力1级，表面无针孔、橘皮、浮色、流挂施工缺陷。

2. T/FJFA 007-2022、T/SDDP 3-2020《导（防）静电施工及验收规范》

• 导静电地面（10⁴Ω～10⁶Ω）适配化工油气防爆车间；静电耗散防静电地面（10⁶Ω～10⁹Ω）适配电子精密车间；
• 所有金属构件、导电地网必须全域等电位跨接，防爆场景接地电阻≤10Ω，电子车间接地＜4Ω；
• 每50㎡划分为1个检验批网格抽检，电阻不合格区域必须重新铺设导电层、整改接地线路。

3. T/FJFA 011-2022《环氧防静电+聚氨酯防静电施工及验收规范》

• 聚氨酯防静电地坪适配高耐磨耐腐蚀洁净车间，需同步检测耐冲击、耐酸碱性能；
• 两类地坪接地布设规范统一，禁止共用局部接地支路；面层完工自然养护7d完全固化后，方可开展防静电电阻检测。

4. T/CEIA ESD1005-2022《防静电不发火地坪施工与质量验收规范》

• 地坪点对点电阻1×10⁴Ω～1×10⁹Ω，摩擦无火花，防静电独立接地电阻≤10Ω；
• 接地网格最大间距6m，关键节点放热焊接，单个房间接地引出点不少于2处，地坪厚度≥12mm、强度≥C25；
• 竣工强制四项检测：防静电电阻、不发火砂轮试验、接地电阻、地坪抗压强度，全部达标方可用于防爆场景。

四、多标准通用施工与强制验收要点汇总

• 接地通用原则：防静电地面导电网格、金属支架、桥架必须全域等电位联结；防静电接地可与电气保护接地共用室外接地极，严禁室内直接接入防雷接地；电子车间接地＜4Ω，防爆场景≤10Ω，精密屏蔽机房接地＜1Ω。
• 防静电电阻通用验收区间：常规电子EPA静电防护区域10⁶Ω～10⁹Ω；化工油气防爆区域导静电地坪10⁴Ω～10⁶Ω。
• 隐蔽工程三道必验工序：基层平整度与强度验收、导电铜箔网格铺设验收、接地端子压接导通验收，每道工序留存完整验收资料。
• 竣工必备验收资料：原材料合格证、防静电第三方检测报告、接地电阻记录表、隐蔽工程验收单、地坪外观平整度验收台账。
