机房架空防静电地板、PVC 防静电地板施工接地规范
很多机房、电子厂装修极易混淆全钢架空防静电地板与直铺PVC防静电地板的施工标准。不少施工团队私自简化铜箔铺设、接地布线等核心隐蔽工序，导致完工后防静电表面电阻、接地阻值严重超标，直接造成IATF16949、CNAS、机房消防审核不通过，反复整改耗时耗力。本文严格依据SJ/T31469-2002防静电行业国标，完整拆解两类主流防静电地板标准化施工流程、接地硬性规范、验收指标，同时分享珠三角合规落地施工方案。
一、两种防静电地板适用场景区分
1、全钢架空防静电地板
主要适用于服务器机房、UPS配电室、通信机房、监控中心等场所。架空层高可自由铺设强弱电管线、适配空调下送风系统，整体承重性能优异，设备布线、检修便捷，是机房弱电工程的主流选型。
2、直铺PVC防静电地板（片材/卷材）
适配SMT贴片车间、半导体EPA防静电区域、小型精密检测实验室、电子组装工位。可直接粘贴原始地面，无缝防尘、防潮耐腐蚀，造价适中，施工便捷，完全适配轻工业防静电生产场景。
二、全钢架空防静电地板标准施工+接地工艺
架空地板验收核心在于等电位铜箔网格+独立接地系统，缺一不可，完整标准化施工流程如下：
1、基面全面清扫、修补找平，做好防潮防尘处理，精准标记室内接地端子点位、支架安装点位；
2、弹线定位安装镀锌可调支架、横梁，配合水平仪整体调平，确保板面稳固无晃动、高低差达标；
3、地面满铺0.05mm厚导电铜箔，严格按照600×600mm标准网格排布，支架底座紧密贴合铜箔，保障全程导通；

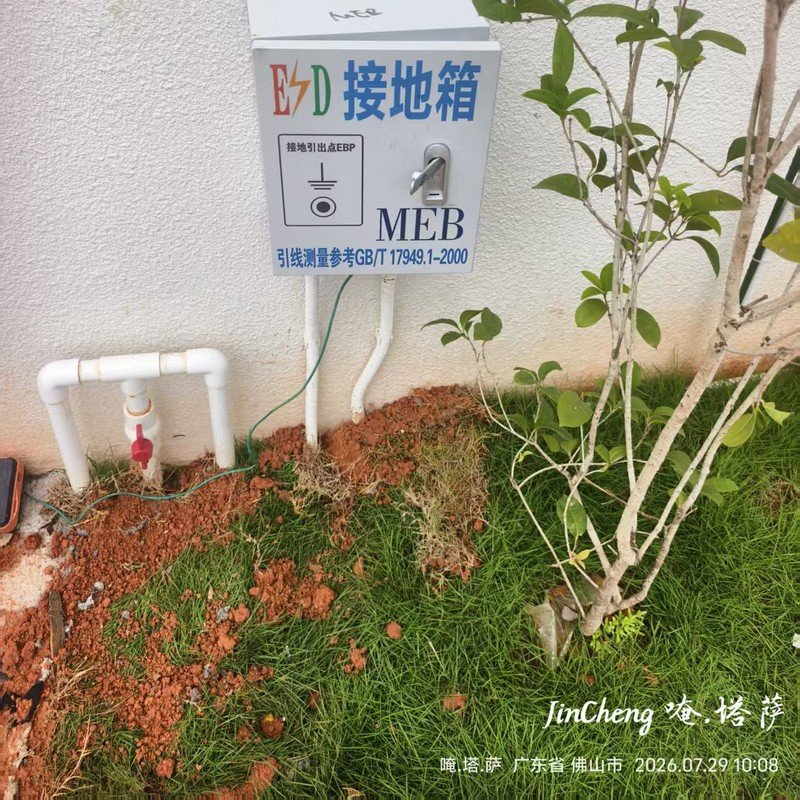

4、全屋铜箔统一汇集至墙边接地汇流铜排，采用≥2.5mm²国标铜线引出至室外独立接地极，机房接地电阻严格控制≤1Ω；
5、铺设防静电地板板块，板间导电边相互搭接连通，加装收边条、设备专用出线口，完善全屋封闭结构；
6、完工后全面检测表面电阻、系统对地电阻，留存隐蔽施工影像、施工台账，保障审厂可查可追溯。

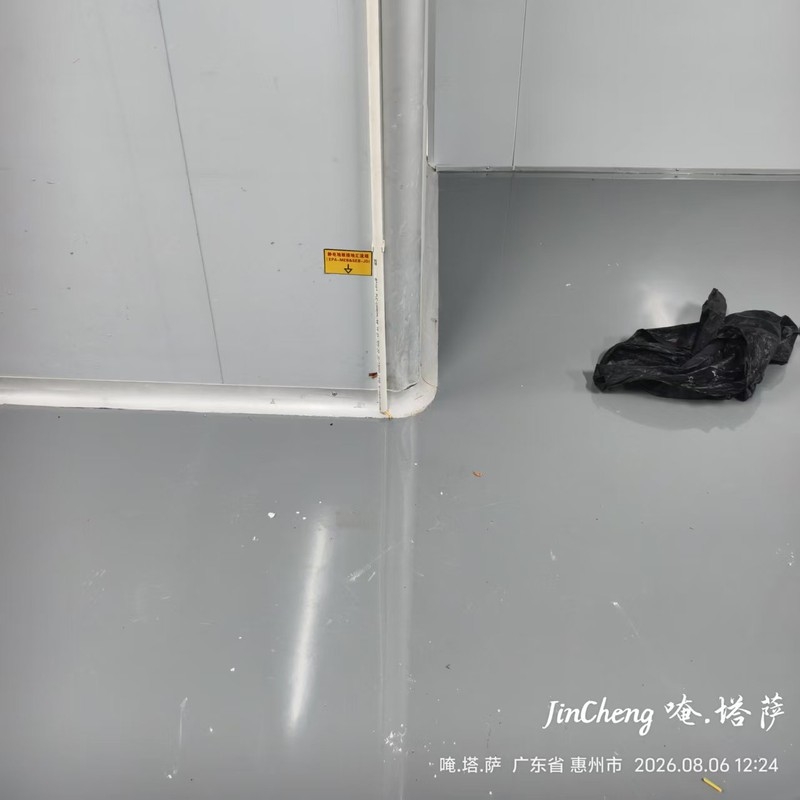

三、直铺PVC防静电地板施工与接地完整流程
PVC地板极易出现接地断路、阻值漂移问题，标准化施工需严格遵循以下步骤：
1、水泥基面精细打磨修补，严控地面含水率≤8%，2米靠尺平整度误差≤2mm，杜绝起砂、空鼓、潮湿隐患；
2、全屋铺设6m×6m导电铜箔网格，所有交叉点位锡焊连通，预留专用接地引线端子，保证导电回路完整闭环；
3、地面、铜箔背面均匀涂刷专用导电胶，精准铺贴PVC防静电片材/卷材，缝隙开槽热焊一体化处理，实现无缝防尘；
4、铜箔引线统一接入室外独立接地装置，电子车间可按需定制0.5Ω、1Ω、4Ω差异化接地阻值标准；
5、板面清洁养护，涂刷专用防静电地板蜡，养护7天期满后，全面检测防静电各项参数，确保达标验收。
四、接地施工国标硬性管控要点
依据SJ/T31469、GB50169国标规范，两类防静电地板接地必须满足以下硬性要求，审厂必查：
1、所有防静电地板必须布设独立专用接地，严禁与厂房照明地线、动力地线、防雷地线共用，杜绝地电位差击穿精密元器件；
2、导电铜箔交叉点必须锡焊固定，禁止仅靠导电胶粘贴，长期使用不松动、不断路，保障静电泄放稳定；
3、每100㎡场地至少设置1处专用接地端子，接地引线采用不低于2.5mm²铜芯线，线材达标、布线规范；
4、静电耗散型地板标准电阻区间：1.0×10⁶～1.0×10⁹Ω，参数超标直接判定验收不合格。
五、行业高频施工踩坑汇总（审厂重点避坑）
1、架空地板施工省略底层铜箔网格，仅依靠支架导电，静电泄放不连续、不均衡，阻值检测直接不达标；
2、PVC地板只铺面层不做铜箔网格，仅靠导电胶导通，梅雨季节受潮后阻值大幅波动、超标失效；
3、防静电接地与动力系统共地混用，地环流干扰严重，芯片、精密仪器隐性损坏，大幅提升产品不良率；
4、地面潮湿强行铺贴施工，导致PVC地板起鼓脱层、架空支架受潮锈蚀，导电通路彻底失效。
