【法】防静电工程法规标准：国标GB50944‑2013与美标规范、接地拓扑解析

防静电EPA工程不能只依靠经验施工，必须以标准规范作为设计、施工、验收依据。国内以GB50944‑2013《防静电工程施工与质量验收规范》为核心；出口外资车规项目还需要叠加ANSI/ESD S20.20、ANSI/ESD S6.1美标；接地同时需要兼顾GB50169接地装置规范、NEC NFPA70相关条款。

一、GB50944‑2013强制性条文（必须严格执行）

1. 3.0.7：防静电施工不得损害建筑物主体结构安全；
2. 12.1.3(1)：静电消除装置施工现场严禁易燃易爆物质；
3. 12.1.4：易燃易爆场所静电消除器必须选用防爆型号；
4. 12.1.5：放射类静电消除装置放射源铅罐存放，专人保管；
5. 13.2.4：涉及人身安全防静电接地，必须采用软接地（串联限流电阻）。

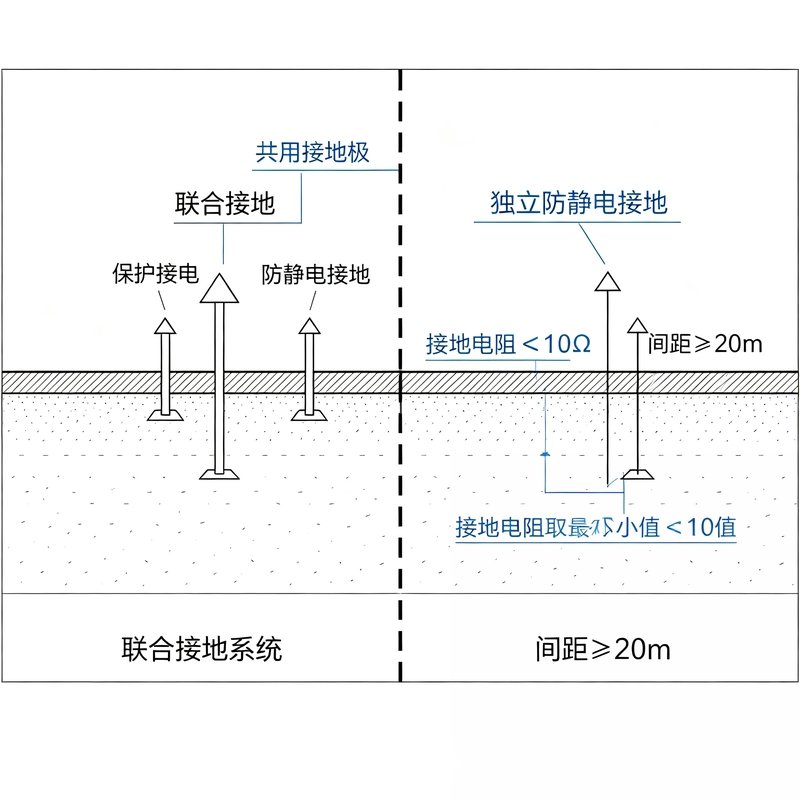

二、两种接地系统拓扑方案

方案1：联合接地（工程优先推荐）
防静电接地与建筑防雷、设备保护接地共用接地极系统；接地电阻取所有系统里面要求最小阻值。国内大多数厂房采用本方案。

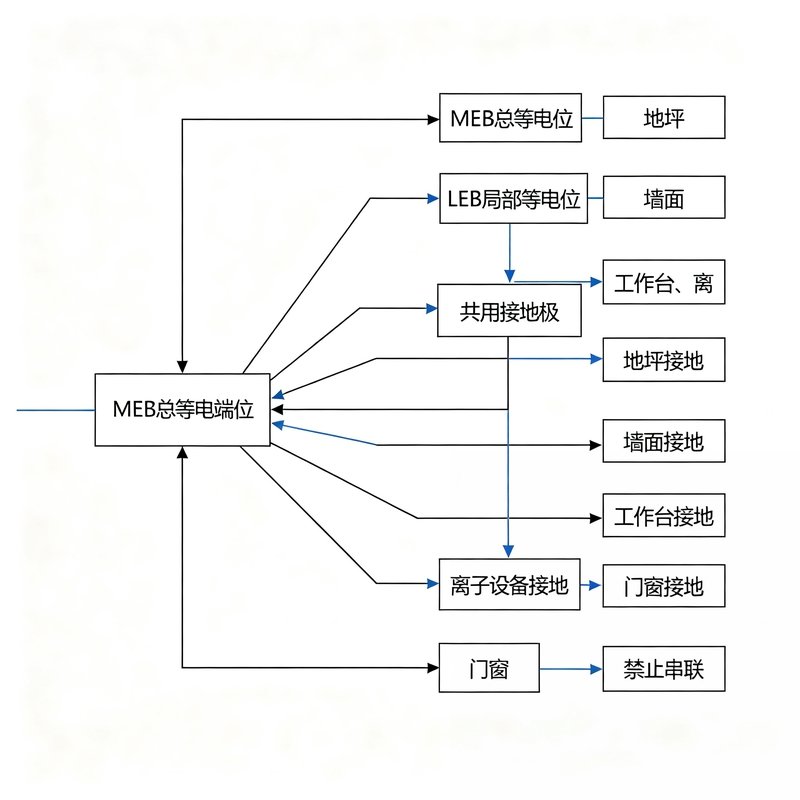

拓扑逻辑：各个工位、地坪、墙面接地支线 → LEB局部等电位端子板 → MEB总等电位端子 → 共用接地极。
规范要求：支线严禁串联，每一路单独引至汇流排。

方案2：独立防静电接地系统
单独做室外防静电接地极，接地电阻要求＜10Ω；接地极距离建筑物防雷接地网≥20m；距离不足20m必须增设防雷保护。

三、国标与美标关键指标区分（高频混淆点）

• GB50944‑2013：独立防静电接地＜10Ω，强制软接地，无25Ω跨接电阻要求；
• ANSI/ESD S6.1美标：ESD功能地与保护PE之间跨接电阻≤25Ω（审厂出口项目需要满足）；
• NEC250.53 25Ω：低压保护接地极对地散流电阻，保护接地最低门槛，不是防静电指标。

很多工程问题来源于把三套标准指标互相混淆，把保护接地指标直接套用在防静电功能接地，造成审厂失败、安全隐患。
