惠州扩建建筑物防雷工程｜新旧建筑防雷系统衔接管控要点

惠州工业园区厂房扩建、商业建筑加建项目非常普遍。建筑物扩建防雷，难点集中在新建扩建部分与原有建筑防雷系统之间的衔接，执行国标GB50601‑2010《建筑物防雷工程施工与质量验收规范》，同时落实三同时要求，扩建部分防雷装置同步设计、同步施工、同步投用。很多扩建项目后期防雷隐患，来自新旧防雷系统处理不当。

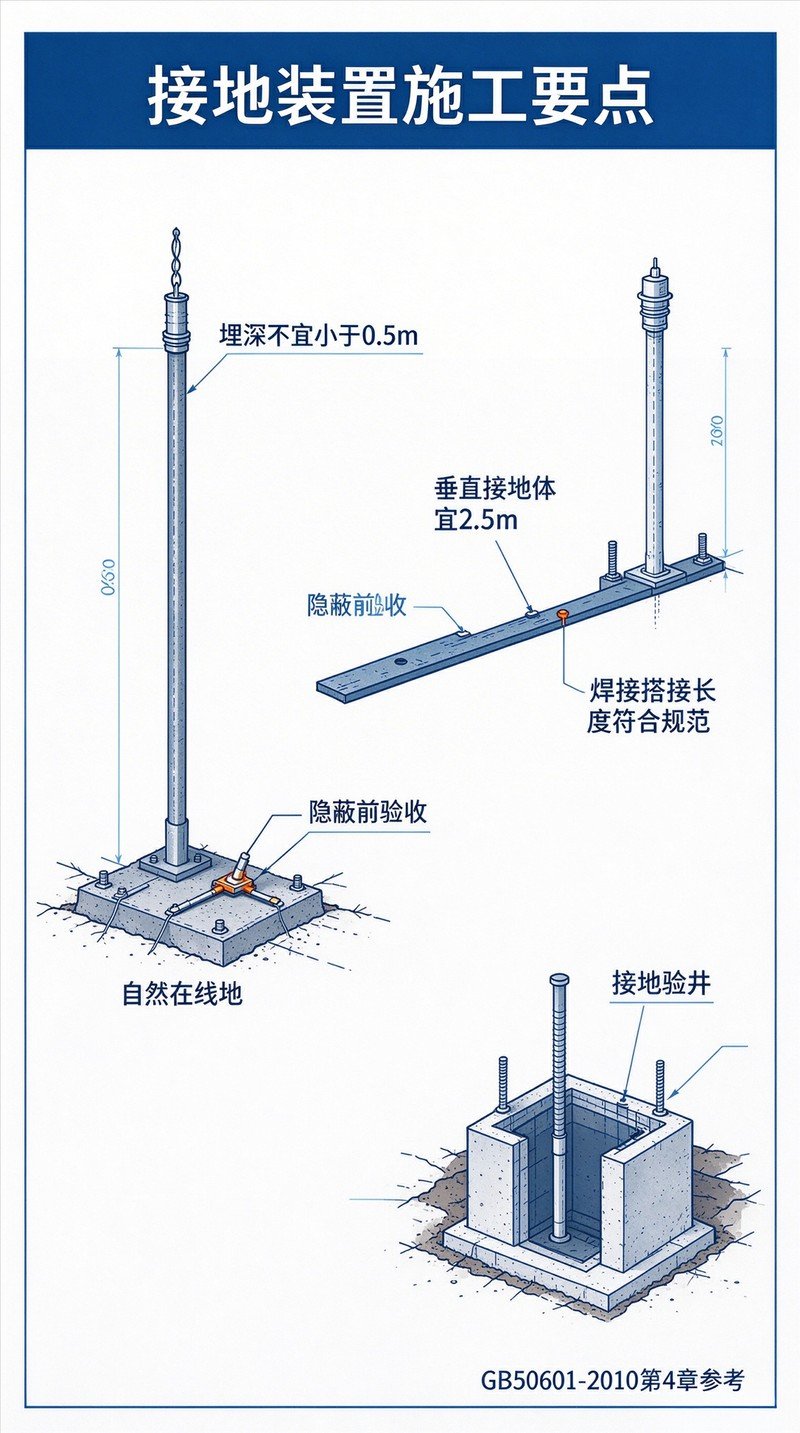

一、接地网系统新旧衔接（GB50601‑2010第4章）

建筑扩建优先实现扩建区域接地装置和原有建筑接地网可靠连通，形成共用接地系统。施工前，先复测原有建筑接地电阻、接地导体连通状况。原有接地网锈蚀严重、连通不良，需要先修复原有接地，再接入扩建新增接地极。

扩建新增人工接地极埋深、间距、焊接防腐全部遵守GB50601‑2010条款。新旧接地连接节点，优先放热焊接，焊接位置完整防腐。扩建地下接地同样属于隐蔽工程，必须现场检查，做好隐蔽工程验收记录，才允许覆土回填。不允许直接把扩建防雷系统独立悬空，不与本体建筑地网连通。

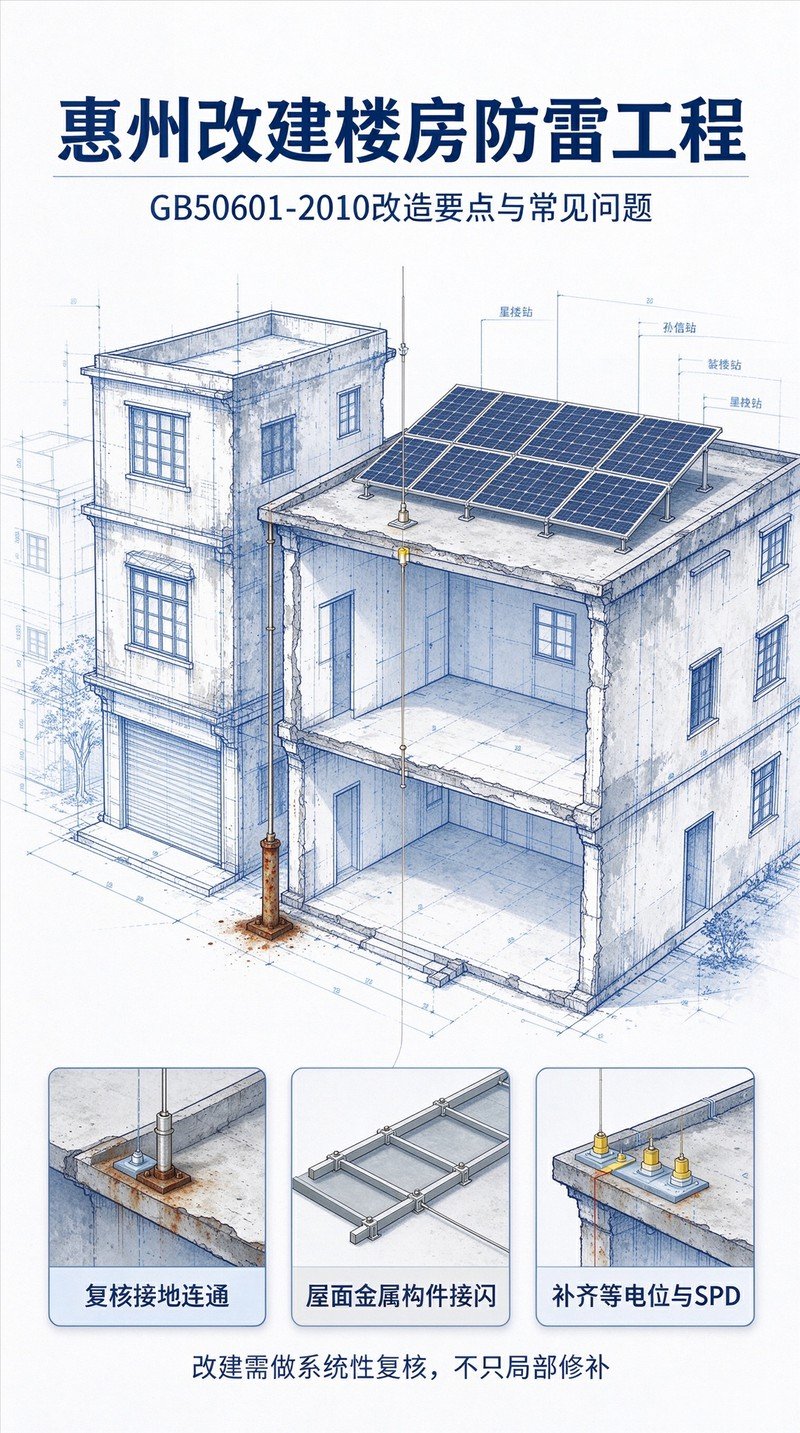

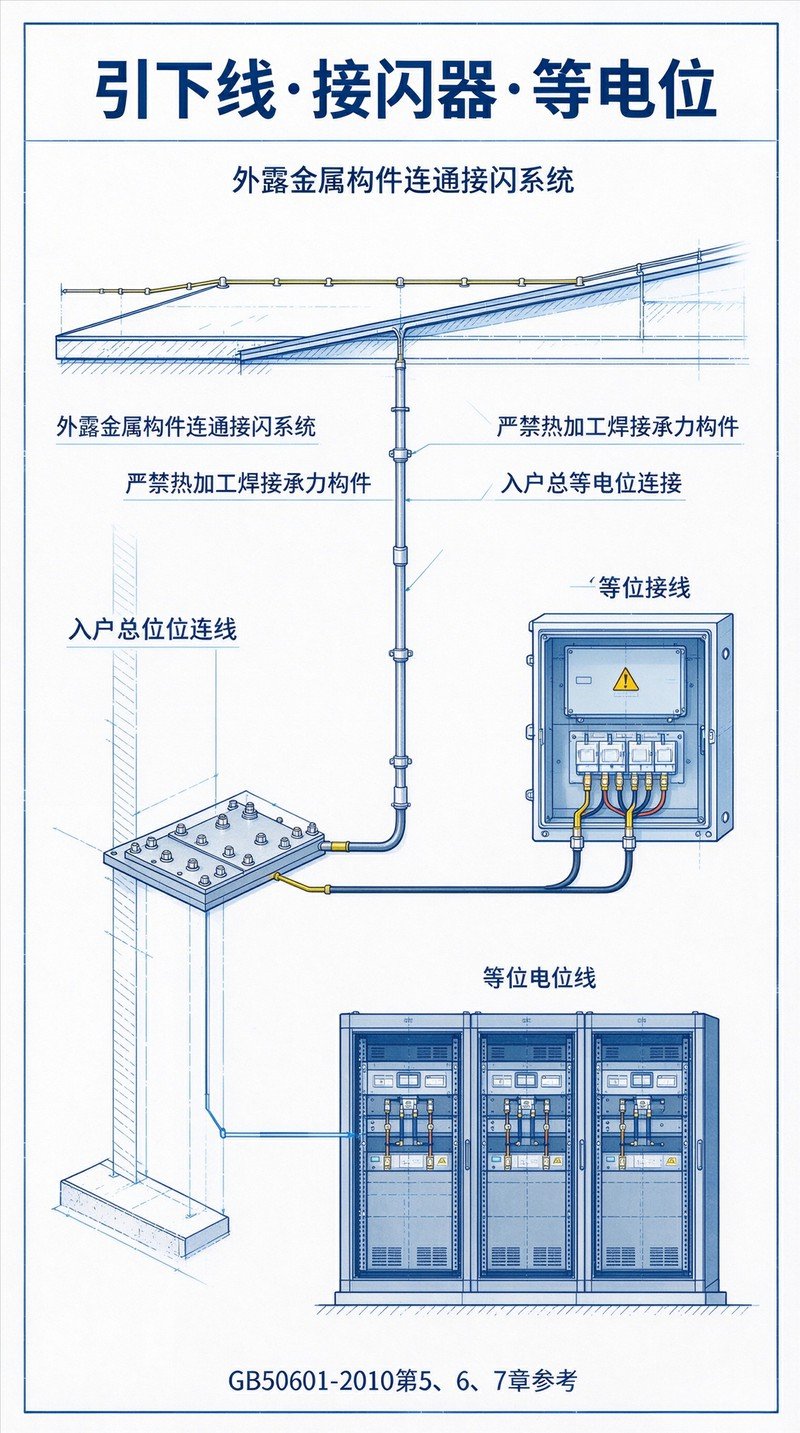

二、引下线、接闪系统扩建衔接

扩建屋面、加建楼层，新增接闪带、接闪杆，需要与原有建筑接闪体系做可靠电气连通。扩建新增专设引下线，接入扩建接地网；如果利用扩建部分梁柱钢筋充当自然引下线，严禁对承力钢结构热加工焊接，执行GB50601‑2010强制性条文。新旧接闪、引下线连接节点，做好防腐，保留后期可检测条件，不允许全部封死在装修层内部。

三、等电位与SPD浪涌保护器扩建改造

扩建新增配电、弱电机房、自动化设备，需要配套设置等电位连接。扩建区域总等电位端子，可靠接入共用接地系统；新增机柜、金属管线完成跨接。新增的配电SPD、信号SPD，接线短直，配套后备过流保护。注意：扩建新增的SPD不能简单并联在旧配电箱，要复核原有配电回路、保护器件是否匹配。

四、扩建防雷工程典型风险点

• 1）扩建只做自己区域防雷，不和原有建筑接地网连通，两套地网互相独立，存在电位差风险；
• 2）新旧接地、接闪连接点埋入地下或者封进墙体，后期完全无法检测巡检；
• 3）扩建新增屋面设备，只做机械固定，不接入接闪防雷系统；
• 4）忽略隐蔽验收，接地施工直接覆土，无隐蔽记录；
• 5）扩建完成，只测扩建区域接地电阻，不复测新旧地网之间电气贯通性能。

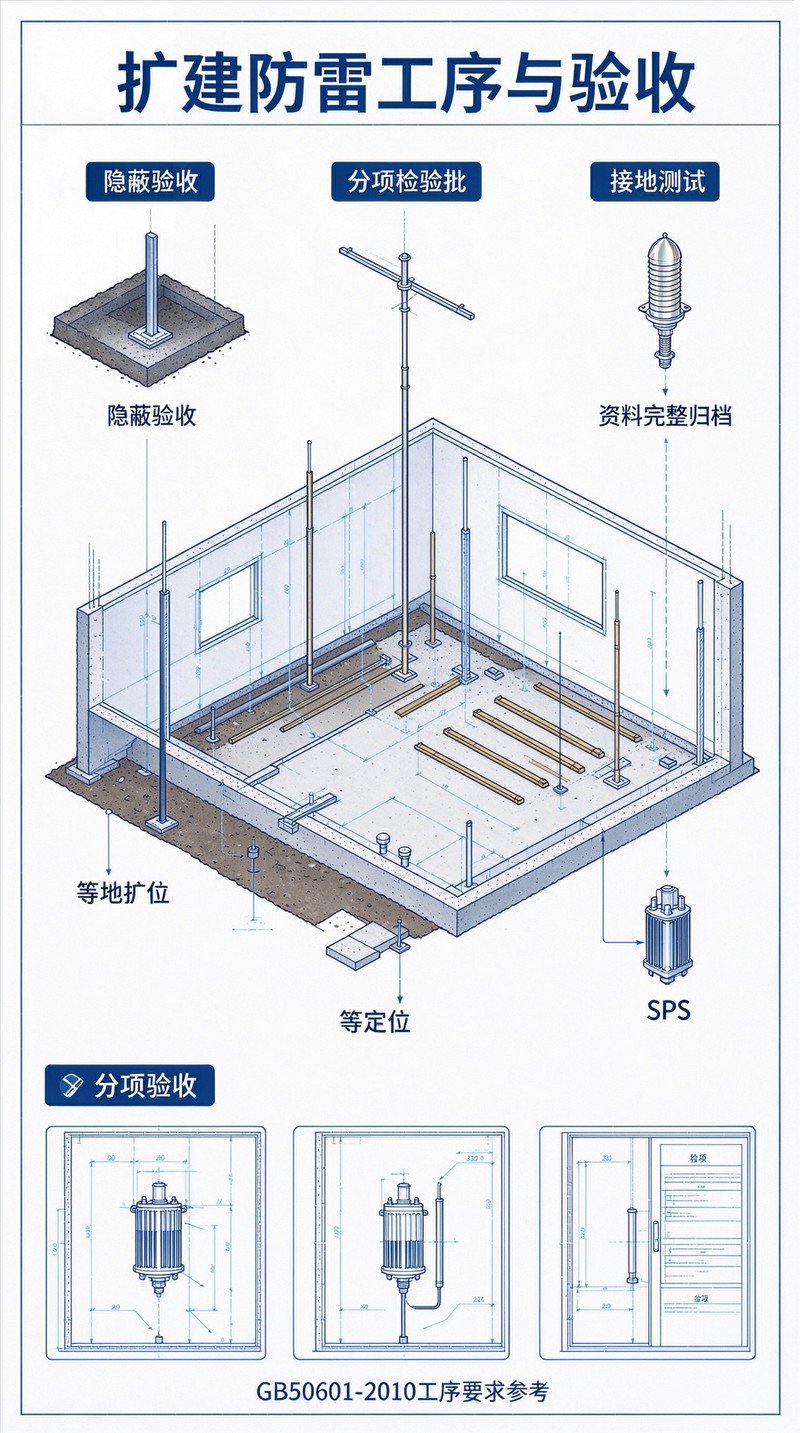

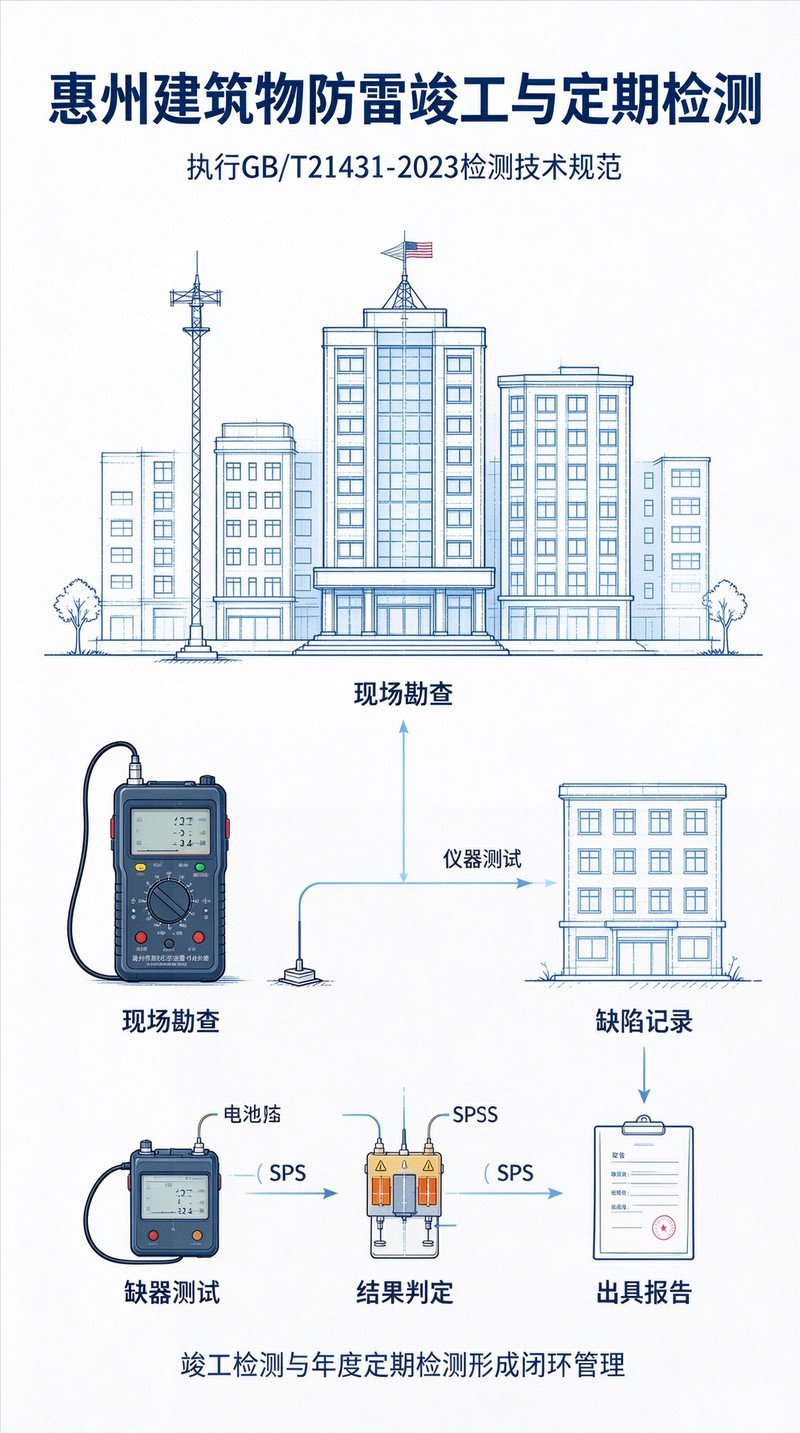

扩建项目完成之后，按照GB50601‑2010开展接地、引下线、接闪、等电位、SPD各分项检验批验收，完整留存资料。

温馨提示：本文为工程科普参考，现场施工以正式设计图纸、现行国标及当地主管部门要求为准。
