ANSI/ESD S20.20 ESD接地系统验证 操作方法与实施导则

在电子制造EPA防静电工作区体系中，ESD接地是泄放静电、管控CDM、HBM静电放电风险的核心基础设施。ANSI/ESD S20.20标准6.2章节，明确规定了ESD接地系统验证的强制要求、测试仪器、实操步骤与判定准则，是电子工厂审厂、工程验收、日常点检的核心技术依据。

ESD接地系统验证总则：接地系统必须按照企业编制的ESD控制计划开展定期验证，所有测试项目、测试频次、判定标准、原始数据记录，均需要完整留存，作为第三方体系审核、客户审厂的核查资料。

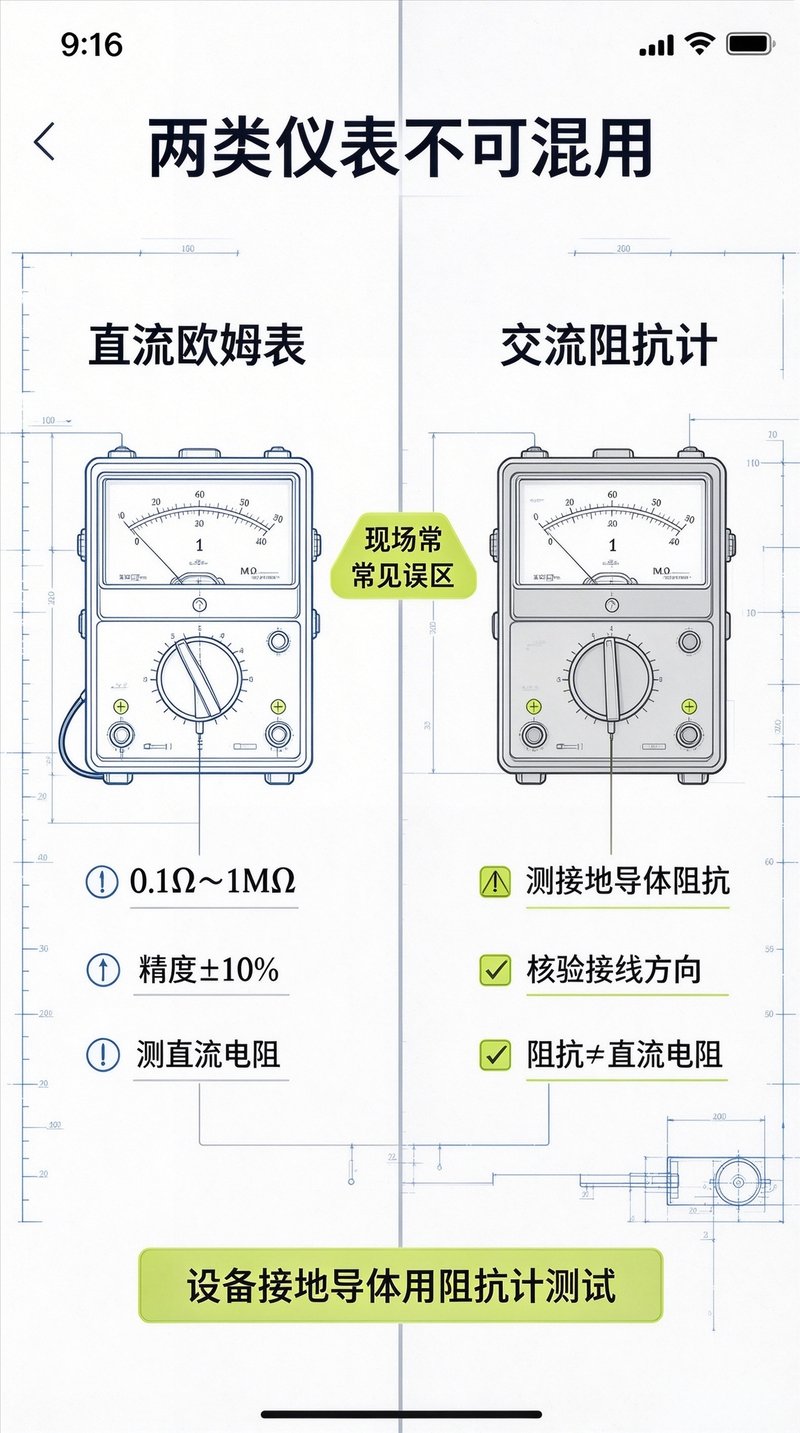

一、验证所需仪器仪表（标准6.1条款）

开展ESD接地系统验证，需要两类专用测试仪表，两类仪表用途不可混用：

1、直流欧姆表：测量量程覆盖0.1欧姆至1兆欧直流电阻，测量准确度为被测值的±10%，用于直流电阻类项目测试。

2、交流电路测试仪（阻抗计）：专门用于测量交流工况下接地导体阻抗，同时验证供电回路接线方向；阻抗属于交流测量参数，阻抗不可与直流电阻混淆，这是现场检测最常见误区。

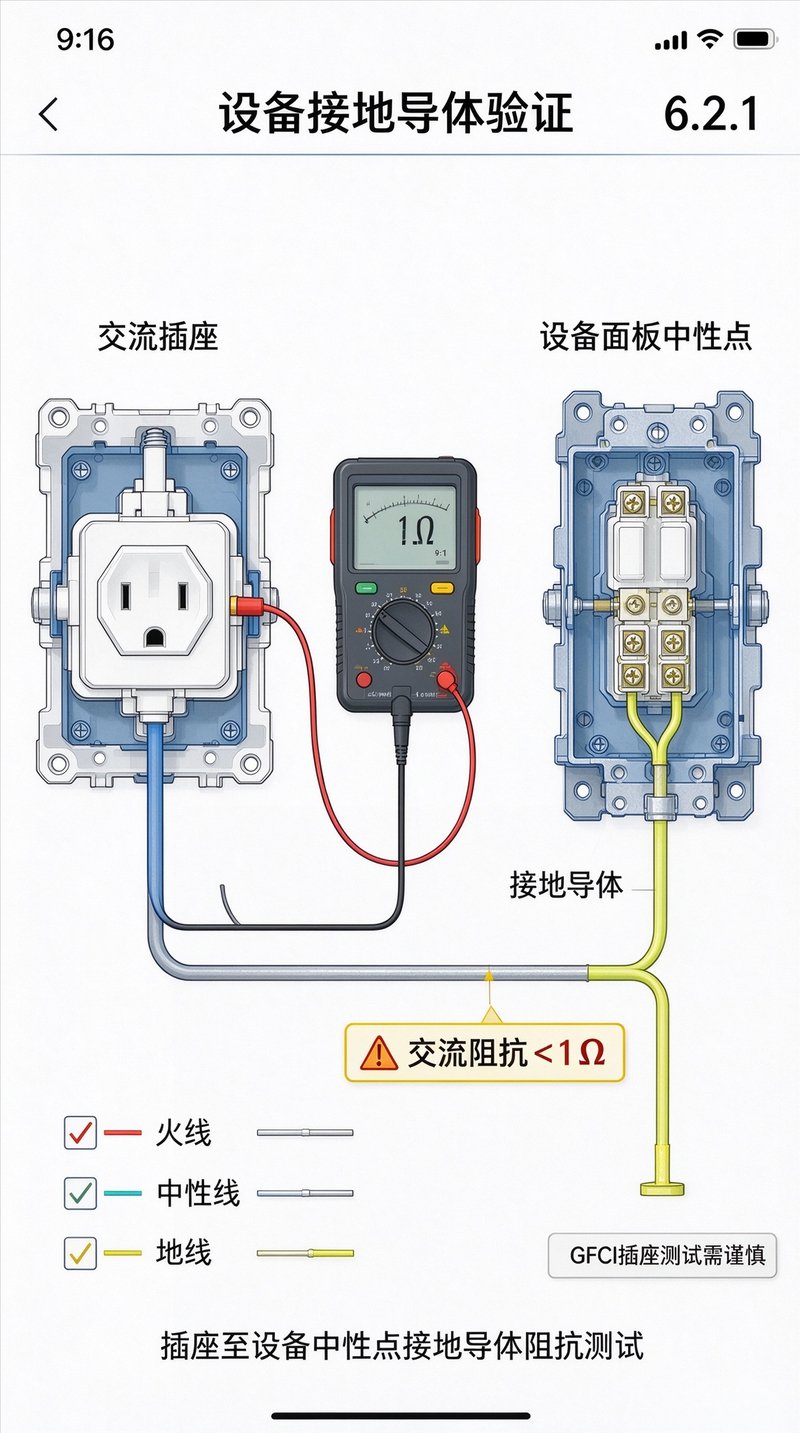

二、设备接地导体验证操作（6.2.1）

测试对象：交流电源插座（设备接地用插座）至主服务设备面板中性点之间的设备接地保护导体。

判定指标：该段接地导体的交流阻抗小于1欧姆。

操作步骤

1. 使用交流电路测试仪（阻抗计），一端接入车间交流插座，另一端接至设备面板中性点；
2. 读取设备接地导体的交流阻抗数值，记录测试点位、环境、实测数据；
3. 依据ANSI/NFPA70美国国家电气规范，核验火线、中性线、设备接地导体的接线方向，确认接线相序正确；

现场测试注意事项：带有GFCI漏电保护的插座测试需要谨慎，测试操作有可能触发GFCI保护跳闸。如果车间电气系统配置GFCI回路，企业需要留存证明材料，证实电气系统安装符合国家电气规范及地方电气要求。

三、交流设备接地+辅助ESD接地验证操作（6.2.2）

当车间同时存在两套接地系统：建筑交流保护接地、EPA辅助ESD接地，需要开展跨接地系统测试。

判定指标：两套接地系统之间的直流电阻小于25欧姆。

操作步骤

1. 确认两套接地系统均处于正常投用状态，断开临时跨接跳线；
2. 直流欧姆表两端，分别连接交流设备接地母排、ESD辅助接地母排；
3. 读取两点之间电阻值，确认阻值＜25Ω，保障两套接地之间电位接近，避免出现电位差引发静电放电；
4. 多点抽样测试，覆盖车间不同区域的ESD LEB箱、接地网格点位。

四、验证实施管理导则

1、验证周期：全部测试项目、检测频次，必须预先写入《ESD控制计划》，严格按计划定期实施，不可随意省略测试。

2、点位规划：测试点位要覆盖EPA车间全部关键区域，包含ESD MEB总接地箱、ESD LEB分区接地箱、设备接地插座、防静电地坪接地引出端。

3、记录管理：每次测试保存原始记录，包含点位编号、测试时间、环境温湿度、仪表编号、实测数值、测试人员，审核时可追溯。

4、不合格处置：测试结果不满足标准限值时，立即标记不合格区域，隔离生产工位，开展接地线路排查整改，复测合格后方恢复生产。

5、人员要求：测试人员需要经过ESD体系培训，区分交流阻抗与直流电阻的差异，避免选错仪表导致测试数据失真。

五、现场常见误区提示

很多工厂直接使用直流欧姆表测量接地导体，把直流电阻当做交流阻抗来判定，导致验收误判。标准明确说明：阻抗是交流工况下的参数，和直流电阻物理定义不同，设备接地导体项目必须使用阻抗计做交流阻抗测试。
