IEC 61340‑5‑1:2024标准解读：ESD功能地必须在总配电柜与保护地电气连通

在EPA防静电车间工程中，很多企业会单独敷设独立接地极，搭建ESD专用功能接地系统。依据IEC 61340‑5‑1:2024第5.3.2章节要求，采用功能地方案时，独立接地系统必须在建筑物总配电柜处与人身安全保护地做可靠电气连通，消除两套接地之间的电位差，该条款是ESD体系认证、客户审厂高频核查项。

一、什么是ESD功能地

功能地是专为静电泄放、电位参考而设置的独立接地系统，可通过单独打接地极、敷设接地铜排、接地网格实现，主要服务EPA防静电保护区，用来泄放工作台、地坪、工装积累的静电电荷。

需要区分两个概念：保护地核心作用为人身触电安全防护；功能地核心作用为静电泄放与电位参考，二者功能定位不相同。

二、标准强制连通的两大核心原因

1、人身电气安全风险

如果功能地与建筑保护地完全隔离，当设备发生漏电故障，漏电电流无法回流至保护地回路，断路器、GFCI漏电保护器无法触发跳闸。工作台、工装外壳将带有危险电压，直接带来人员触电隐患。

2、静电防护失效风险

不同接地极之间受土壤环境影响天然存在电位差。一套系统接独立功能地，另一部分设备接建筑保护地，车间内部导体之间会存在电位差，直接诱发HBM、CDM静电放电，造成静电敏感器件损伤，防静电接地工程反而引入新的静电风险源。

三、工程正确实施要点

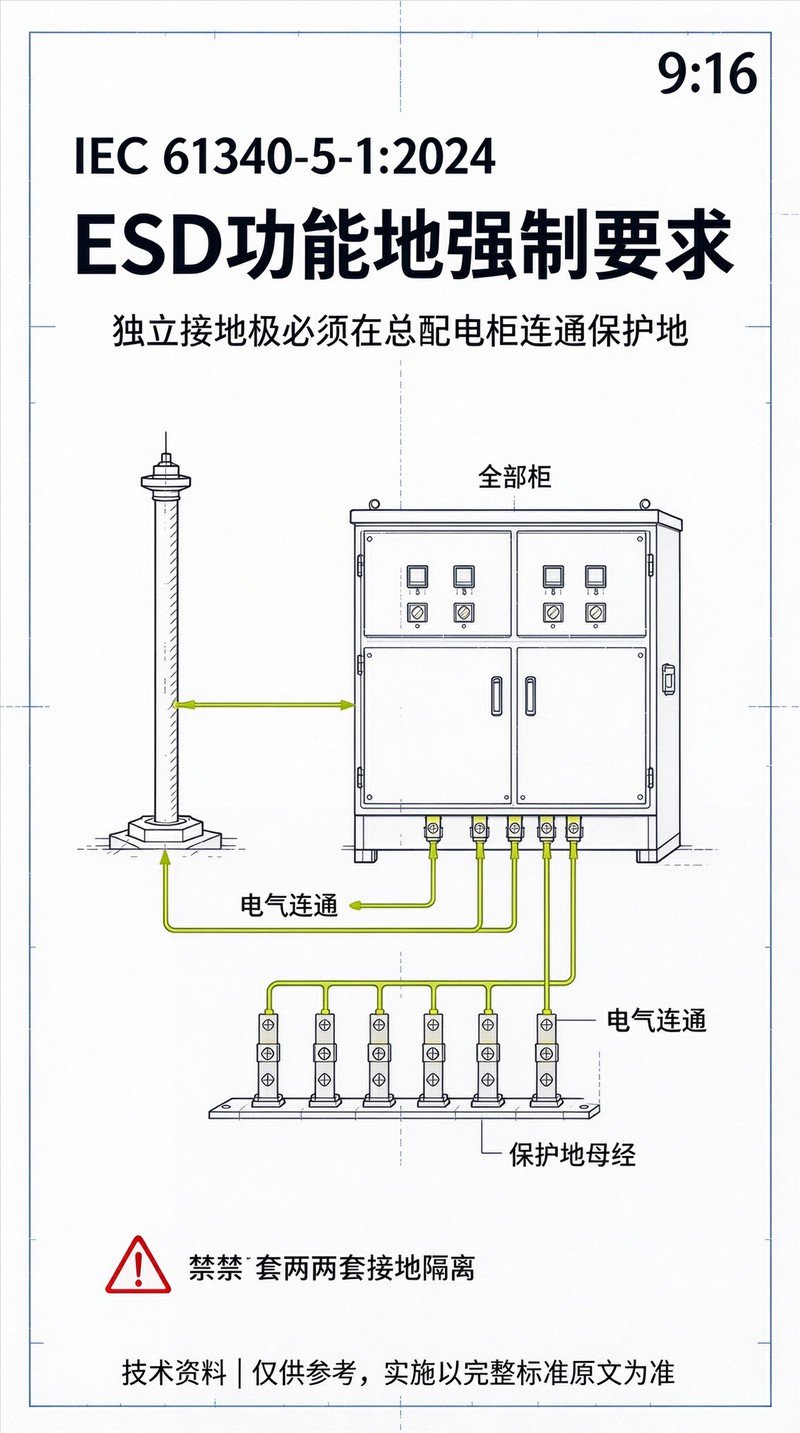

• 独立功能接地极敷设完成后，接地干线需要引至建筑物总配电柜；
• 在总配电柜内部，将功能地母排与保护地母排做可靠电气跨接；
• 禁止仅在车间LEB分区接地箱做跨接，车间局部短接不能替代总配电柜跨接；
• 跨接导体做好防腐、机械防护，留存节点照片、导通测试记录，作为审厂归档资料；
• 仅满足接地电阻合格，不能代替总柜位置的等电位连通要求。

四、工程常见错误

• ❌错误1：单独打ESD接地桩，接地电阻达标，完全不和建筑保护地相连；
• ❌错误2：在车间分区LEB接地箱进行跨接，不在总配电柜做连通；
• ❌错误3：使用细导线简易搭接，接头未紧固防腐，运行后虚接断开；
• ✅正确：独立接地极→接地干线引至总配电柜→总柜内保护地母排可靠跨接。

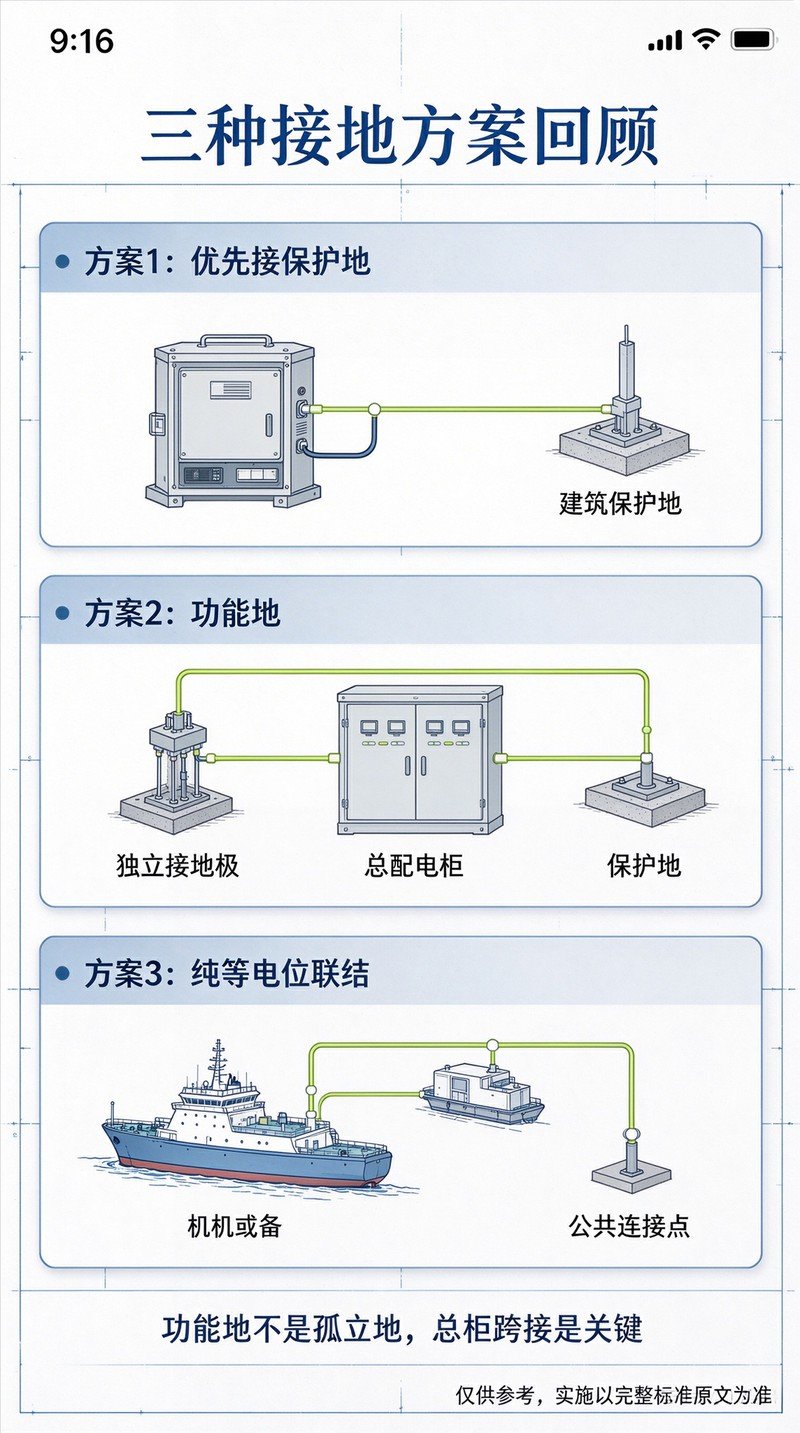

五、三种接地方案简要对照

优先方案‑保护地：直接使用建筑保护地，无需额外独立接地极；
第二方案‑功能地：独立接地极，强制总配电柜和保护地电气连通；
纯等电位联结：船舶、机载等无大地场景，全部设备汇集至公共连接点。

免责声明：本文内容仅供技术参考，工程实施请查阅完整IEC 61340‑5‑1:2024标准原文。
