过电应力（EOS）失效安全分析｜原理、风险、标准与防护全解

一、什么是过电应力（EOS）失效？

EOS vs ESD：核心区别（极易误判）

二、EOS失效机理与物理过程

1. 核心失效机制

• 热击穿（主因）：过流产生**焦耳热**，局部温度超硅/金属熔点（硅1410℃、铝660℃），形成**熔融通道、金属线熔断**。
• 介质击穿：过压导致栅氧、绝缘层**TDDB（时变击穿）**，纳米级氧化层仅数十伏即可击穿，形成针孔短路。
• 电迁移：长期超额定电流导致金属连线原子迁移，**空洞/短路**，寿命呈指数级衰减。
• 闩锁效应（Latch-up）：CMOS器件过压触发**寄生SCR导通**，大电流自锁烧毁芯片。

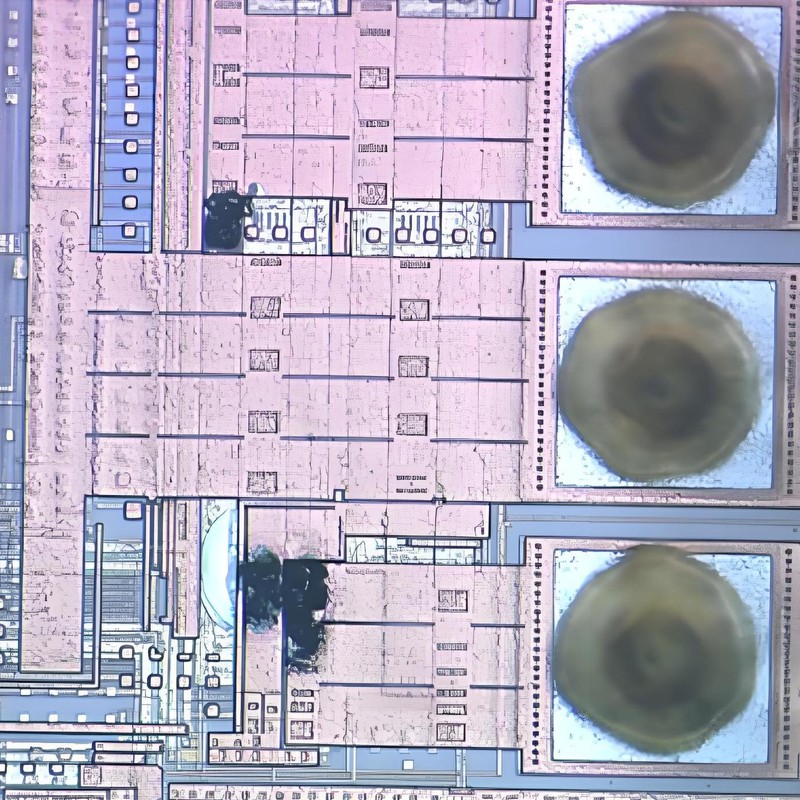

2. 典型失效形貌

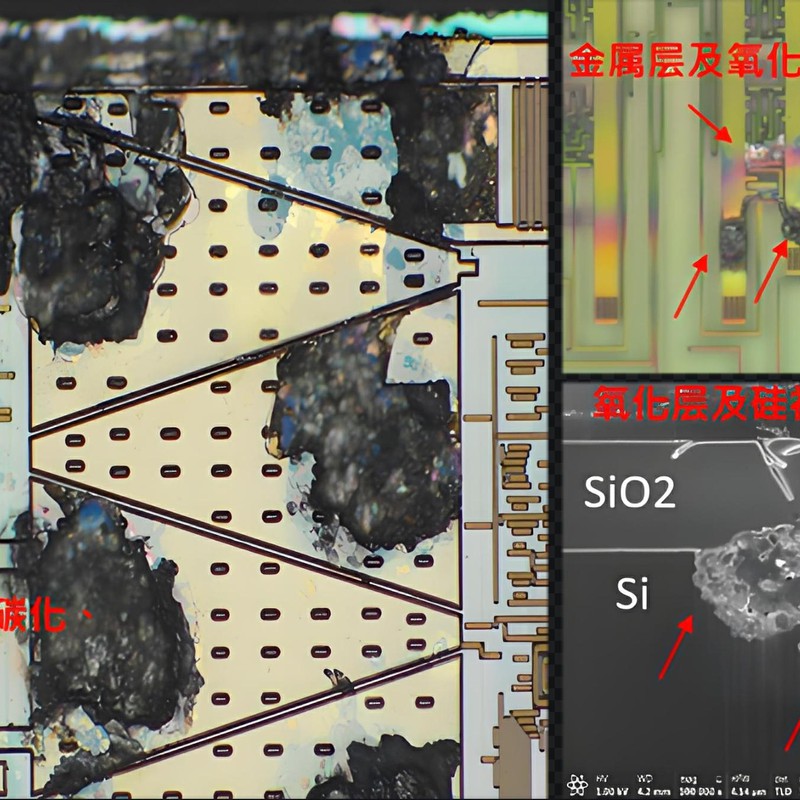

• 芯片级：金属熔融坑、键合线熔断、氧化层针孔、PN结碳化。
• 封装级：外壳鼓包、烧焦、裂纹、引脚腐蚀熔断。
• 系统级：PCB铜箔烧断、保护器件炸裂、电源模块起火。

三、EOS失效安全风险（全场景危害）

1. 产品安全风险

• 热失控/起火爆炸：功率器件、电池、电源模块EOS引发**热失控**，电解液、塑料引燃，导致设备烧毁、火灾。
• 隐性失效（最危险）：EOS造成**参数漂移、漏电流增大**，初期功能正常，后期**突然失效**（如汽车ECU、医疗设备）。
• 批量报废：产线电源异常、测试失误导致**整批芯片/PCBA烧毁**，巨额损失。

2. 行业典型危害场景

• 消费电子：手机/电脑充电过压、USB误接烧毁主板、屏幕闪屏死机。
• 汽车电子：ECU、BMS、IGBT模块EOS导致**行驶熄火、刹车失灵、电池热失控**。
• 医疗设备：监护仪、呼吸机EOS引发**数据错误、治疗中断、生命危险**。
• 工业/储能：逆变器、UPS、锂电池组EOS导致**电网波动、储能站起火**。

四、EOS失效诱因（根因分析）

1. 外部诱因（占比≈60%）

• 电源异常：电网浪涌、雷击、电压骤升、热插拔、负载突降。
• 操作失误：带电插拔、测试台毛刺、工装接地不良、供电接反。
• 环境干扰：电磁脉冲、电机启停尖峰、长线缆感应电压。

2. 内部设计缺陷（占比≈30%）

• 保护不足：无TVS、保险丝、压敏电阻，或选型/布局错误。
• 寄生参数：PCB走线过长、电感/电容寄生引发**电压尖峰**。
• 功率冗余不够：器件降额不足、散热差，长期接近额定极限。

3. 制造/工艺问题（占比≈10%）

五、EOS失效安全分析方法（标准流程）

1. 行业标准依据

• **SJ/T 11874-2022** 电动汽车半导体应力试验
• **GB/T 23756.2** 电气绝缘耐电寿命评定
• **ANSI/ESD S541** EOS/ESD失效分析标准
• **IPC-9704** 电子组件应力测试规范

2. 五步失效分析法

1. 失效定位：外观检查→电测（短路/开路/漏电）→红外热成像找热点。
2. 解剖分析：去封装→SEM/EDS扫描→观察熔融、击穿、碳化形貌。
3. 机理判定：区分EOS/ESD/质量缺陷（依据损伤范围、位置、形貌）。
4. 模拟复现：施加过压/过流、浪涌脉冲，复现失效模式。
5. 根因报告：明确诱因→给出整改/防护方案。

六、EOS失效安全防护方案（全流程）

1. 设计防护（源头根治）

• 降额设计：电压/电流降额**30%~50%**，功率器件留足余量。
• 保护电路：
  • 电源口：**TVS+保险丝+压敏电阻**三级防护。
  • I/O口：ESD管、限流电阻、钳位二极管。
  • 感性负载：续流二极管、RC吸收回路。
• PCB优化：短走线、粗电源/地、良好接地、去耦电容就近放置。

2. 制造/测试防护

• 产线EPA管控：防静电地板、接地系统、离子风机、防静电工装。
• 电源净化：稳压器、浪涌抑制器、隔离变压器。
• 测试规范：禁止带电插拔、测试台接地、过流保护、缓上电。

3. 应用/使用防护

• 电源防雷：设备前端装浪涌保护器（SPD）。
• 规范操作：严禁非原装充电器、避免热插拔、良好接地。
• 状态监测：电源电压、温度、漏电流实时监控报警。

七、典型EOS失效安全案例

案例1：TWS耳机充电盒EOS失效

• 现象：量产3个月后2%无法充电，ESD管短路。
• 根因：外壳弹簧片接地不良，插拔产生EOS，TVS选型耐压不足。
• 整改：加强接地、更换15kV ESD管、增加RC吸收。

案例2：汽车BMS芯片烧毁

• 现象：行驶中电池管理失效，导致动力中断。
• 根因：电机关断产生**高压尖峰**，BMS电源无TVS保护。
• 整改：电源口增加36V TVS、优化接地、PCB缩短电源路径。

八、总结：EOS失效是系统性安全问题
