DGJ08-83-2000 电子工业洁净室防静电接地施工标准
依据DGJ08-83-2000《防静电工程技术规程》电子工业洁净室防静电接地施工标准
一、前言：核心依据与规范意义
本文严格遵循DGJ08-83-2000《防静电工程技术规程》，聚焦电子工业洁净室（以下简称“洁净室”）防静电接地核心场景，结合洁净室无尘、低干扰、高精度生产的特殊要求，围绕接地系统布设、材质选型、施工工艺、验收规范及日常运维五大关键环节，明确电子工业洁净室防静电接地施工的标准流程、技术参数及合规要求，突出DGJ08-83-2000、电子工业洁净室、防静电接地、洁净区接地施工核心关键词，杜绝静电积累、接地不良引发的电子元器件击穿、产品报废、设备故障及洁净环境污染等隐患，适配电子工业洁净室（如半导体、微电子、精密电子组装）全生产环节需求，为洁净室防静电接地规范化施工、验收及运维提供合规、可落地的实操依据，确保接地系统符合DGJ08-83-2000规程要求，兼顾洁净度与防静电性能，保障生产安全、产品质量及洁净环境稳定性。
二、DGJ08-83-2000核心条款解读（聚焦洁净室防静电接地专项）
2.1 DGJ08-83-2000核心原则与适用范围
DGJ08-83-2000作为电子工业防静电工程的核心地方规程，明确适用范围涵盖电子工业各类洁净室、洁净区域的防静电接地设计、施工、验收及运维，尤其适配半导体、微电子、精密电子组件等对静电敏感、对洁净度要求高的生产场景。核心原则是“洁净优先、可靠接地、快速泄放、长效防护”，强调接地系统施工需兼顾防静电性能与洁净室环境要求，避免施工过程中产生粉尘、破坏洁净层；接地系统需具备良好的导通性、稳定性，实现静电快速泄放，杜绝静电积累；同时需满足洁净室防腐蚀、防干扰、易维护的特殊需求，明确禁止接地回路干扰、搭接不良、施工污染等问题，衔接GB50944《防静电工程施工与质量验收规范》、GB50169《电气装置安装工程 接地装置施工及验收规范》，确保接地系统合规性与实用性，适配电子工业洁净室高精度、高洁净度生产需求。
2.2 DGJ08-83-2000关键参数与技术要求
结合电子工业洁净室实际施工需求，DGJ08-83-2000明确洁净室防静电接地核心技术参数，是施工安装的核心依据，同时衔接相关国家标准要求：1. 防静电接地电阻：洁净室整体防静电接地系统电阻≤1Ω（独立接地系统），土壤电阻率较高区域可放宽至≤4Ω；接地搭接处接触电阻≤0.01Ω，确保静电快速泄放，避免静电积累；2. 等电位联结要求：洁净室内所有防静电接地对象（设备、工作台、地面、墙面、吊顶）需实现等电位联结，公共接地点间电阻值小于0.5Ω，杜绝电位差引发的静电放电；3. 搭接要求：接地导体搭接长度不小于导体宽度的2倍（扁钢、铜排），搭接处采用焊接或冷压连接，焊接无虚焊、漏焊，冷压连接需加装防松垫片，焊接处需做防腐、防尘处理，适配洁净室环境；4. 屏蔽接地：洁净室内敏感设备、屏蔽设施的屏蔽外壳需可靠接地，屏蔽层接地电阻≤1Ω，确保屏蔽效果，减少电磁干扰，同时避免屏蔽层产生静电积累；5. 洁净要求：施工过程中需采取防尘措施，接地材料、施工工艺需符合洁净室无尘要求，避免产生粉尘、油污污染洁净环境。
2.3 DGJ08-83-2000与相关规范的衔接要点
结合电子工业洁净室实际施工需求，DGJ08-83-2000与GB50944《防静电工程施工与质量验收规范》、GB50169《电气装置安装工程 接地装置施工及验收规范》、GB50073《洁净厂房设计规范》衔接应用：洁净室防静电接地的材质、截面积需同时满足DGJ08-83-2000的导电性能、防尘防腐要求与GB50169的热稳定要求；接地系统的布设需符合DGJ08-83-2000的防静电专项要求及GB50073的洁净室布局规范，避免接地干线、端子影响洁净室气流组织；接地系统的测试验收方法需衔接DGJ08-83-2000与GB50944的相关要求，同时兼顾洁净室无尘检测要求，确保施工及安装既符合防静电规程，又适配洁净室运行场景，实现合规性、实用性与洁净性的统一。
三、依据DGJ08-83-2000 电子工业洁净室防静电接地施工规范（全流程）
3.1 施工前期准备（符合DGJ08-83-2000相关技术要求）
3.1.1 现场勘查与方案设计
施工前需对电子工业洁净室的洁净等级、生产区域划分、设备布局、静电敏感元器件分布进行全面勘查，检测土壤电阻率、环境腐蚀等级、洁净室内温湿度及气流组织，结合生产设备类型（如半导体生产线、精密组装设备、测试仪器），依据DGJ08-83-2000要求设计防静电接地施工方案，明确接地极数量、埋设位置、接地干线布线路径、公共接地点设置及接地搭接点位，确保防静电接地覆盖洁净室全区域，无接地盲区；方案需兼顾洁净室气流组织，避免接地干线、接地端子遮挡送风口、回风口，避免破坏洁净室围护结构；同时避开地下管道、电缆及设备基础，确保施工安全，接地极沿洁净室外围构筑物四周距滴水沟外侧600mm～1800mm均匀分布，间距不大于接地极长度的两倍，接地搭接点布设需靠近设备，减少接地线损耗，避免接地回路干扰，施工方案需经洁净室管理部门及相关单位审核通过后，方可启动施工。
3.1.2 材料选型与检验（符合DGJ08-83-2000材质及洁净要求）
- 接地极（接地桩）：优先选用T2紫铜、铜包钢（高腐蚀环境），铜包钢镀铜层厚度不小于0.5mm，长度不小于2.5米，材质需符合DGJ08-83-2000对导电性能、防腐性能、抗干扰性能的要求，同时需具备防尘特性，严禁使用导电性能差、易氧化、易产生粉尘的材质，避免影响静电泄放效率、接地稳定性及洁净室环境；进场前需进行严格检验，核查材质证明、规格参数，确保符合规程要求。
- 接地线与搭接导体：选用BVR多股软铜或铜编织带，外皮为黄绿双色（便于区分防静电接地），截面积需严格遵循DGJ08-83-2000要求，主干接地线截面积不小于95mm²，公共接地点引出线截面积不小于6mm²或宽度不小于16mm的铜编织带，分支接地线（连接设备、接地端子）不小于4mm²；搭接导体选用紫铜排或镀锌扁钢，扁钢规格不小于40mm×4mm，铜排规格不小于30mm×3mm，所有导体表面需光滑、无毛刺、无氧化，避免产生粉尘，适配洁净室环境；接地线外皮需选用耐洁净室消毒剂、不易老化的材质，避免外皮脱落污染洁净环境。
- 接地端子及辅助材料：接地端子选用铜质镀锡材质，表面无氧化、无损伤、无毛刺，额定电流不小于2A，适配不同接地对象（生产设备、工作台、地面、屏蔽设施）的需求，端子表面需做防尘处理，避免积尘；辅助材料包括降阻剂、冷压端子、防腐漆、防松垫片、标识牌等，需符合DGJ08-83-2000的可靠性要求，同时需适配洁净室环境，降阻剂需无粉尘、无异味，防腐漆需选用无尘、环保型，标识牌需选用不易积尘、易清洁的材质；所有材料进场前需进行严格检验，杜绝不合格材料投入施工，确保防静电接地系统长效可靠，不污染洁净环境。
3.2 电子工业洁净室防静电接地施工工艺（符合DGJ08-83-2000施工要求）
3.2.1 接地极（接地桩）埋设施工

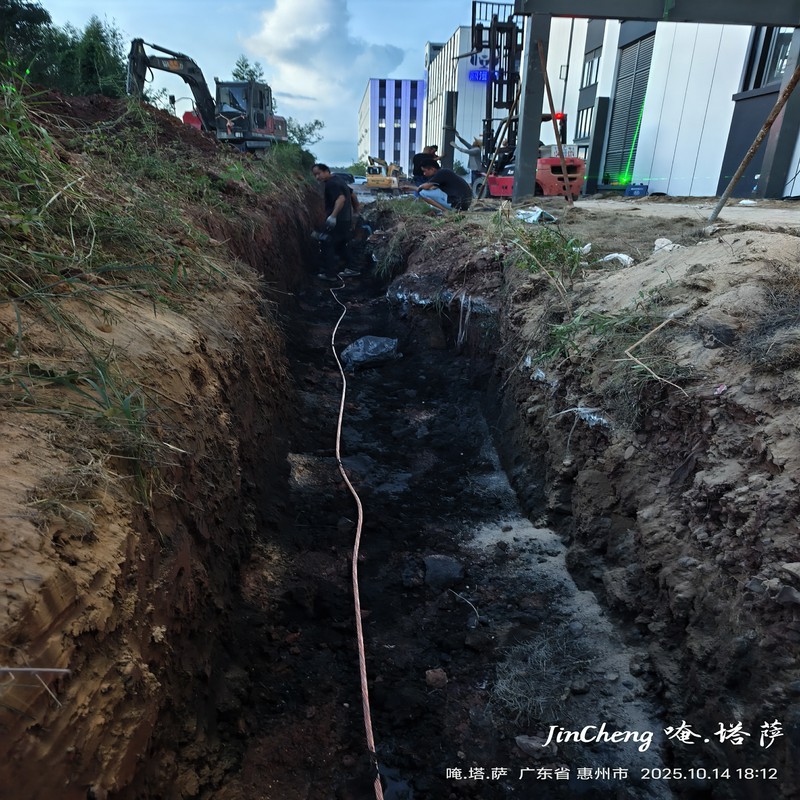

- 接地极采用铜包钢接地极（长度2.5米）或T2紫铜接地极，一端削尖便于打入地下，埋设深度不小于0.8米，顶部距地面不小于0.5米，周围填充降阻剂（无粉尘、无异味），降低接地电阻，确保接地电阻≤1Ω，符合DGJ08-83-2000独立防静电接地系统要求；土壤电阻率过大时，可增加接地极数目、使用较长接地极或采用水平导线格栅替代垂直接地极，确保接地电阻达标；接地极埋设过程中，需采取防尘措施，避免挖掘过程中产生的粉尘进入洁净室，施工区域需与洁净室有效隔离。
- 多组接地极埋设时，间距不大于接地极长度的两倍，呈环形布局，接地极间用40mm×4mm镀锌扁钢或30mm×3mm紫铜排相互连接形成完整接地网，连接点采用焊接，焊接长度不小于扁钢宽度的2倍、铜排宽度的1倍，焊接牢固无虚焊、漏焊；焊接处需做防腐处理（外涂无尘环保型环氧树脂），同时做防尘密封处理，避免氧化、积尘影响接地效果；高腐蚀环境需对接地极、连接点进行加强防腐处理，延长使用寿命；接地极与防雷接地极装置需保持20m以上距离，严禁共用接地回路，避免干扰，符合DGJ08-83-2000接地隔离要求；接地极施工完成后，需清理施工区域，确保无粉尘、杂物残留。
3.2.2 接地干线与分支线敷设及搭接
- 接地干线采用40×4mm镀锌扁钢或30mm×3mm紫铜排，沿洁净室外墙或吊顶内暗敷，严禁在洁净室内明敷（避免积尘、影响洁净度），吊顶内敷设时需避开送风口、回风口，每隔5米设置固定支架，避免机械损伤；敷设路径需尽量缩短，减少电阻损耗，符合DGJ08-83-2000对静电泄放路径、抗干扰的要求；接地线需与设备动力线、信号线分开敷设，间距不小于30cm，避免电磁干扰；防静电接地主干线需焊接到接地极分系统上，确保导通可靠；敷设过程中，需采取无尘施工措施，施工人员需穿戴洁净服、洁净鞋，避免产生粉尘，施工工具需经过无尘处理，严禁携带粉尘进入洁净室。
- 分支接地线从接地干线引出，通过洁净室专用穿线孔进入洁净室内，穿线孔需做密封处理，避免外界粉尘进入；分支接地线对应连接各设备、工作台、地面的接地端子，布线需避开设备运行部件及操作区域，避免拉扯、磨损，洁净室内布线需整齐、隐蔽，避免积尘；接地线与接地干线、接地极、接地端子的连接，采用钎焊、熔焊或冷压端子连接，焊接牢固无虚焊、漏焊，焊接处需做防腐、防尘处理，冷压连接需加装防松垫片，严禁缠绕、绞接；设备与接地端子的搭接需紧密，搭接处去除氧化层、油污，确保接触电阻≤0.01Ω，符合DGJ08-83-2000搭接要求；施工完成后，需清理布线区域，确保无粉尘、杂物残留。
3.2.3 公共接地点与各类接地对象施工（贴合洁净室特殊要求）
电子工业洁净室内宜按生产区域划分，设置多个公共接地点，每个公共接地点可连接多个设备及防静电设施，满足就近接地需求；公共接地点采用铜排汇流方式，安装在洁净室外或吊顶内（避免占用洁净空间、积尘），任意公共接地点间电阻值小于0.5Ω，实现等电位联结可靠；公共接地点引出的接地支线，应使用绝缘屏蔽电缆，其截面积不小于4mm²；公共接地点需安装防护盒，标识清晰（黄底黑色“防静电公共接地点”），防护盒需做防尘处理，便于后期维护与检测，符合DGJ08-83-2000对公共接地点的布设要求。
- 设备接地：洁净室内生产设备、测试仪器需在外壳明显位置设置专用接地端子，端子需做防尘处理，避免积尘；设备内部敏感元器件的接地，需通过设备自带接地端子与外部接地线连接，避免接地回路干扰，设备接地后需检测导通性，确保符合防静电要求；设备与接地端子的连接需牢固，避免振动导致接触不良，同时需避免连接部位积尘，影响接地效果。
- 工作台接地：每个洁净室工作台需安装1-2个专用接地端子，安装在工作台侧面或底部（便于接线、不易积尘），接地端子与工作台金属支架可靠连接、规范搭接，确保导通，搭接处接触电阻≤0.01Ω；工作台接地端子需连接防静电台垫、防静电手环插座，接地线截面积不小于4mm²，台垫接地接触面积不小于100mm²，台垫表面需保持洁净，避免积尘影响静电泄放；当工作台为非金属材质时，需在工作台表面装设紧密结合的金属导体，再与接地端子连接、规范搭接，符合DGJ08-83-2000接地搭接要求。
- 地面与墙面、吊顶接地：洁净室防静电地板区域，每5m×5m布设1个接地端子，与地板铜箔网格可靠连接、规范搭接，接地端子安装在地板边缘或墙角（不易积尘、便于检测），标识清晰；地板铜箔网格需与公共接地点可靠连通，确保接地电阻≤1Ω，符合DGJ08-83-2000洁净室地面接地要求；洁净室墙面、吊顶若采用金属材质，需每隔3-5米设置1个接地端子，与接地干线可靠连接，实现等电位联结，避免墙面、吊顶产生静电积累；墙面、吊顶接地端子需隐蔽安装，做防尘处理，避免影响洁净度。
- 屏蔽设施接地：洁净室内屏蔽室、屏蔽柜等屏蔽设施，需在外壳底部或侧面（便于接线且不易碰撞、积尘位置）安装专用屏蔽接地端子，安装高度1.2-1.5m，端子选用铜质镀银材质，额定电流不小于3A，与屏蔽体采用焊接连接，焊接长度不小于端子宽度的2倍，无虚焊、漏焊、夹渣，焊接处做防腐、防尘处理（外涂无尘环保型环氧树脂）；接地端子与分支接地线采用≥6mm²铜编织带连接，铜编织带需完整包裹屏蔽层，两端用冷压端子压紧并加装防松垫片，确保屏蔽层接地电阻≤1Ω，符合DGJ08-83-2000屏蔽接地要求，同时实现电磁能量快速泄放，抑制外部电磁干扰侵入和内部电磁能量外泄，避免屏蔽层产生静电积累。
3.2.4 洁净室特殊区域接地施工
洁净室内易燃易爆、高灵敏度测试区域（如半导体芯片测试、易燃易爆电子材料存储）的接地，按DGJ08-83-2000特殊场景要求，采用双接地端子设计，一根接入防静电接地系统，另一根接入保护接地系统，实现双重防护；同时检测静电衰减时间，确保静电能在0.1秒内快速泄放，接地电阻≤1Ω，搭接处需做密封、防尘、防腐处理，防止腐蚀、松动及粉尘积累，保障施工安全性与可靠性；该区域接地施工需在洁净室全面净化前完成，施工后需进行彻底清洁，确保无粉尘、杂物残留。
四、依据DGJ08-83-2000 施工与安装验收标准
4.1 验收核心依据（DGJ08-83-2000验收要求）
验收工作严格按照DGJ08-83-2000的测试方法与合格判定标准执行，同时结合电子工业洁净室生产需求、洁净度要求，重点检测接地电阻、导通电阻、接触电阻，核查施工工艺、材料规格、接地搭接规范性、屏蔽效果及洁净度影响，确保电子工业洁净室防静电接地安装符合DGJ08-83-2000要求，同时适配洁净室运行需求，保障生产安全、产品质量及洁净环境稳定性；验收需在洁净室全面净化完成后、生产设备进场前进行，避免验收过程中产生粉尘污染洁净环境。
4.2 具体验收项目与标准
4.2.1 材料规格验收
- 接地极、接地线、接地端子及辅助材料的材质、截面积、防腐处理符合DGJ08-83-2000要求，无不合格材料，铜包钢接地极镀铜层厚度不小于0.5mm，接地端子额定电流不小于2A，搭接导体规格符合标准；
- 所有材料需具备材质证明、检验报告，符合洁净室无尘要求，无毛刺、无氧化、无异味，接地线外皮、防腐漆、降阻剂等辅助材料需适配洁净室环境，无粉尘污染风险；
- 材料安装后，表面无积尘、无损伤，符合洁净室洁净等级要求，不影响洁净室气流组织。
4.2.2 施工工艺验收
- 接地极埋设深度、间距符合要求，焊接牢固无虚焊，搭接规范（搭接长度达标），防腐、防尘处理到位，布线规范，无机械损伤，接地极与防雷接地极间距≥20m，严禁共用接地回路；
- 接地干线、分支线敷设符合要求，洁净室内布线隐蔽、整齐，无拉扯、磨损，穿线孔密封良好，无粉尘进入；焊接处、冷压连接处牢固可靠，防腐、防尘处理到位，无氧化、无松动；
- 公共接地点、接地端子安装规范，标识清晰，防护盒密封、防尘良好，位置合理，不影响洁净室洁净度及设备运行；各类接地对象（设备、工作台、地面、屏蔽设施）接地连接可靠，搭接规范，无虚接、漏接；
- 施工区域无粉尘、杂物残留，施工过程未破坏洁净室围护结构、气流组织，符合洁净室施工要求。
4.2.3 电气性能验收
- 接地电阻：独立接地系统≤1Ω，土壤电阻率较高区域≤4Ω，公共接地点间电阻＜0.5Ω，接触电阻≤0.01Ω，屏蔽接地电阻≤1Ω，三次测量平均值达标，符合DGJ08-83-2000分级要求；
- 导通性：所有接地端子、接地线、接地对象导通可靠，无断路、虚接现象，导通电阻≤0.05Ω，符合DGJ08-83-2000要求；
- 静电泄放：静电衰减时间≤0.1秒，符合DGJ08-83-2000静电泄放要求，确保静电快速泄放，无静电积累；
- 干扰测试：屏蔽设施屏蔽效果达标，无电磁干扰，接地系统无接地回路干扰，确保洁净室内设备正常运行，测试数据准确。
4.3 常见问题及整改要求
- 接地电阻超标：清理接地极周围杂物、浇水增湿，补打接地极、添加降阻剂（无粉尘、无异味）或使用较长接地极，重新检测直至符合DGJ08-83-2000要求；洁净室内屏蔽接地电阻超标时，需检查屏蔽层搭接处是否牢固、接地线截面积是否达标，重新处理搭接处或更换符合要求的接地线，同时做好防腐、防尘处理。
- 接触电阻过大：重新连接接地端子与接地线，打磨端子、搭接处接触表面，去除氧化层、油污，采用焊接或冷压端子压紧，做好防松、防腐、防尘处理，确保接触良好、搭接规范，符合DGJ08-83-2000连接要求；整改后需重新检测导通性，确保达标。
- 材料规格不达标或不符合洁净要求：更换符合DGJ08-83-2000要求及洁净室无尘要求的接地端子、接地线、接地极及搭接导体，确保导电性能、防腐性能、额定电流满足标准要求，无粉尘、无毛刺、无异味；不合格材料需及时清理出洁净区域，避免污染。
- 接地端子标识不清或安装松动、搭接不良：重新标注接地端子标识，确保清晰规范，标识牌需无积尘、易清洁；加固接地端子固定螺栓，加装防松垫片；重新处理搭接处，确保搭接长度达标、焊接牢固，整改后重新检测导通性，确保符合DGJ08-83-2000安装要求；屏蔽层搭接不良需重新焊接，做好防腐、防尘处理，确保屏蔽效果达标。
- 施工污染洁净环境：对污染区域进行彻底清洁，清除粉尘、杂物，修复被破坏的洁净层；施工过程中需加强无尘管控，施工人员、工具需经过无尘处理，避免再次污染；若接地干线、端子影响洁净室气流组织，需重新调整敷设路径。
五、日常运维与DGJ08-83-2000合规要求
1. 每月检测接地端子与接地线的导通性、接触电阻，每季度检测接地电阻，每年全面检查接地端子固定情况、防腐情况、搭接可靠性及标识完整性，重点核查屏蔽接地系统的搭接牢固性、屏蔽层完整性及防尘情况，按规定周期完成复测，记录检测数据，确保接地系统符合DGJ08-83-2000标准要求，实现长效可靠运行；检测过程中需采取无尘措施，避免产生粉尘污染洁净环境。
2. 严禁擅自改动接地施工布局、接地线、接地端子及搭接点，严禁更换不合格接地端子、减小接地线截面积，如需调整，需符合DGJ08-83-2000要求及洁净室洁净要求，并重新检测验收，确保合规性；严禁擅自拆卸、改动屏蔽层及屏蔽接地连接点，避免屏蔽失效、静电积累；调整施工需在洁净室停产、全面净化后进行，施工后需彻底清洁。
3. 定期对作业人员、洁净室管理人员进行DGJ08-83-2000标准培训，重点讲解洁净室防静电接地施工规范、搭接要求、无尘施工要点及干扰防控要点，规范接地安装、维护操作及人员防静电操作，杜绝违规操作导致静电堆积、接地不良、搭接松动或屏蔽失效，确保接地系统发挥实效；作业人员进入洁净室维护时，需穿戴洁净服、洁净鞋，工具需经过无尘处理。
4. 接地端子、搭接点出现松动、氧化、接触不良等故障，需立即停止对应区域生产作业，及时整改、更换，整改合格并经检测符合DGJ08-83-2000要求后，方可恢复作业；若发现屏蔽层破损、接地失效或施工污染洁净环境，需立即处理，避免电磁干扰、静电放电引发设备损坏、元器件击穿、产品报废及洁净环境污染事故；整改过程中需采取无尘措施，避免二次污染。
