工作区子接地

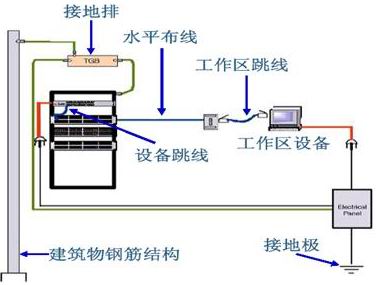

通信系统接地通常只需要在配线间接地，工作区信息插座不需要再联结到等电位接地网（BN）。 原因是两端的网络设备已经具有保护接地（PE）,当两端的网络设备通电时，实际上相当于工作区设备接地。
一、工作区子接地认知误区
问题 1：盲目将工作区信息插座单独接入等电位接地网 BN
现象：施工时强制把墙面信息插座、面板、金属底盒全部单独引接至楼层等电位接地网，造成多点重复接地。
危害：极易产生电位差、接地环流，导致网络卡顿、丢包、信号干扰，严重时损坏终端网口、弱电设备。
解决方法
- 严格遵循通信接地规范，工作区信息插座无需单独接地；
- 通信系统统一以配线间机柜、配线架集中接地为主；
- 取消工作区点位多余接地引线，保留设备原生 PE 保护接地即可。
二、设备接地类问题
问题 2：终端设备无保护接地 PE，静电无法释放
现象：办公电脑、打印机、工位弱电设备使用两孔插座，无地线，外壳静电堆积。
危害：静电吸附灰尘、网口击穿、网络频繁断连、人员触摸麻电。
解决方法
- 工作区强电回路采用 TN-S 三相五线制，保障插座带 PE 保护地线；
- 工位网络终端、弱电设备全部使用三孔接地插座；
- 老旧工位改造加装地线，杜绝无接地用电。
问题 3：两端设备接地不统一，电位不平衡
现象：远端交换机与本地终端接地点位不同、接地电阻差值大。
危害：形成压差电流，干扰局域网传输，引发网络不稳定。
解决方法
- 全网弱电设备统一纳入大楼联合接地系统；
- 核心机房、配线间、楼层机柜接地电阻统一达标；
- 杜绝跨区域、不同接地体混用搭接。
三、施工安装类问题
问题 4：金属底盒、面板绝缘失效，乱搭接地线
现象：工作区金属接线盒、金属面板随意搭接自来水管、桥架、墙体钢筋。
危害：杂波干扰、漏电隐患、接地不规范，不符合弱电验收标准。
解决方法
- 工作区金属底盒保持悬浮绝缘，不随意就近搭地；
- 弱电金属桥架、管线单独做等电位联结，严禁与水管、燃气管混接；
- 严格区分强电 PE 接地与弱电通信接地系统。
问题 5：忽视配线间总接地，依赖工作区局部接地
现象：机柜、配线架未规范接地，反而依靠工作区点位零散接地补救。
危害：整个工作区通信系统接地失效，静电、感应雷无法泄放。
解决方法
- 优先做好配线间机柜、配线架、TGB 通信接地排集中接地；
- 所有楼层弱电机柜统一并联接入大楼通信接地系统；
- 定期检测机柜接地电阻，确保长期稳定达标。
四、环境与防护类问题
问题 6：潮湿、粉尘工位静电积聚严重
现象：车间、仓库、洁净室、潮湿办公区，静电累积明显。
危害：腐蚀接口、加速线路老化，影响弱电设备使用寿命。
解决方法
- 特殊防静电区域增设局部静电防护措施；
- 加强环境除湿、防尘处理；
- 定期检测工作区周边环境电位，排查隐性静电隐患。
