惠州 ESD 接地系统优化_接地网格间距_静电末端距离规范
惠州ESD接地系统优化设计｜网格间距·线径配比·末端距离规范

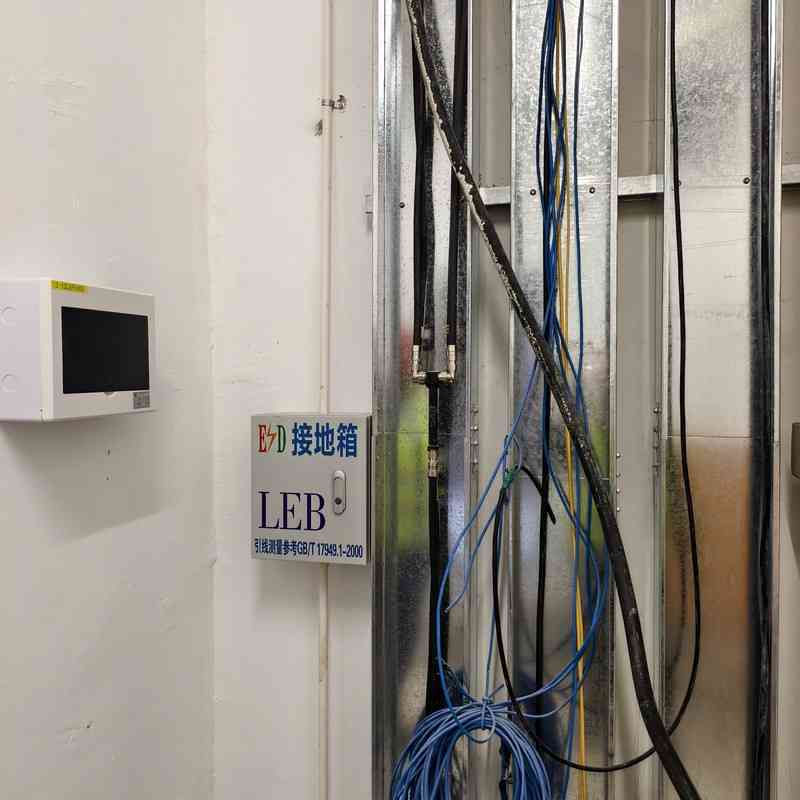

一、ESD国际&国标规范原文
1、GB 50944-2013 第6.1.2 接地网格布置原文
防静电接地网应采用网格形布置，高危生产区域加密网格，非工艺区域可适当放大间距，在满足阻抗要求前提下节约材料。
2、ANSI/ESD S20.20-2021 第5.2 静电泄放路径要求
静电接地路径应做到：路径最短、表面积最大、连接最可靠、感抗最低。
二、接地网格间距标准区间（规范表格）
| 车间区域 | 规范标准间距 | 优化后落地间距 |
|---|---|---|
| 精密/电芯/封装高危区 | 4～5m | 4m×4m加密网格 |
| 普通生产车间 | 5～10m | 6m×8m标准网格 |
| 过道/仓储/非工艺区 | 10～12m | 10m×12m放宽网格 |
三、静电接地距离&点位上限（行业强制限值）
1、静电末端至地桩最大距离
规范无硬性米数，但ANSI ESD S20.20阻抗限值≤1Ω
工程统一合规限值：单末端≤50m
2、公共接地点终端数量上限
普通车间：≤20个/点
惠州锂电、易燃易爆高危车间：≤12个/点（严控标准）
四、线路感抗优化规范依据
依据IEC 61340高频接地感抗评估条款：
高频静电对线路感抗极度敏感，长线、单根硬导体阻抗偏高；
优化方案：多股编织铜带、大表面积导体、空心铜排替代实心铜，利用集肤效应提升泄放效率。
