佛山工业园工厂低压接地升级案例｜NEC NFPA70 250.53接地极25Ω规范工程应用

本项目为佛山某工业园区智能制造工厂低压配电接地系统升级工程，厂区为0.4kV低压配电体系，原有接地系统施工年限久、接地极布设混乱、部分区域仅单根接地极施工，无规范辅助接地极，土壤干燥季节接地电阻超标，设备漏电、壳体带电、弱电信号干扰问题频发。本次升级严格依据美国国家电气规范 NEC NFPA70 Article 250.53 低压接地极安装标准，重新规整全厂接地极布局、整改禁用接地材料、复测接地电阻、落实25Ω豁免规则，完成全厂低压接地系统标准化升级验收。

NEC（NFPA 70）作为国际通用电气接地标准，其 Article 250 章节专门规范低压配电系统接地、等电位联结、接地极施工、接地材料选用，是外资工厂、出口型企业、自动化精密车间的核心验收依据。其中 250.53(A)(2) 为低压接地极施工核心条款：常规工况下单根接地棒、管道、板式接地极必须增设辅助接地极，保证接地系统冗余与稳定性；仅当单根接地极对地电阻≤25Ω时，可豁免辅助接地极增设。

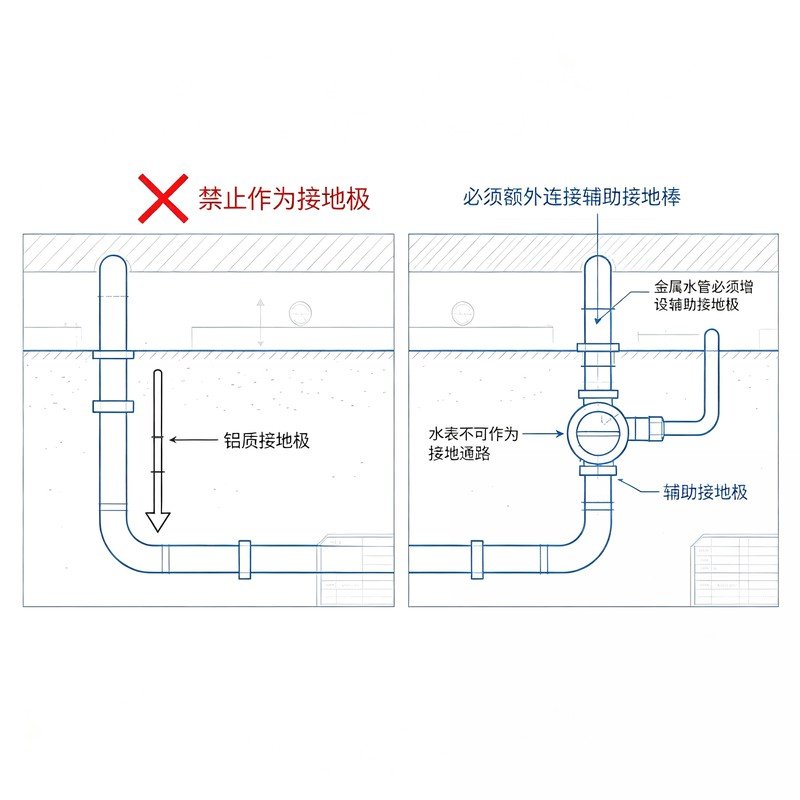

项目进场勘测发现，原厂老旧施工存在多处违规问题：部分接地极涂刷油漆防腐导致接触不良、金属自来水管直接作为主接地极、局部利用铝制构件接地、接地极间距不足、埋深不达标。结合250.53条款禁用要求：地下金属燃气管道、铝质材料严禁作为接地极；金属供水管道仅可辅助接地，不可作为主接地极且必须增设辅助接地极。我方对全厂老旧接地体系全部拆除重做，杜绝安全隐患。

本次施工严格遵循规范埋深与间距要求：接地棒有效埋深≥2.44m，岩石地质采用倾斜打入（≤45°）或沟槽埋深≥750mm；多根接地极布设间距≥1.8m，消除接地极屏蔽效应，提升散流效率。所有接地极去除非导电涂层，优先埋设于土壤永久潮湿层，保证四季接地电阻稳定，避免干燥季节阻值漂移超标。

现场严格执行25Ω豁免规则：对每一根独立接地极做对地电阻测试，实测≤25Ω点位保留单极施工；阻值超标区域全部增设辅助接地极，形成并联地网，保证故障电流泄放能力充足。同时区分工程易混指标：NEC250.53的25Ω为接地极对地散流电阻（保护接地指标），而ESD防静电25Ω为功能地与保护地跨接电阻，两者定义完全不同，施工验收分开测试、分开归档。

针对精密车间、自动化设备区域，我方在国标基础上提升工程标准，将常规25Ω最低规范标准收紧至4Ω以内，关键精密工位做到1Ω低阻接地，优于国际规范最低要求，彻底解决设备干扰、漏电、电位漂移问题。

升级完成后，全厂低压接地系统完全符合NEC 250.53施工标准，接地电阻稳定、故障泄放可靠、等电位联结规范，顺利通过园区安监验收与外资客户审厂，设备运行稳定性大幅提升。
