广州高压测试实验室接地工程案例｜NEC270.53高压系统接地极施工规范应用

本项目位于广州科学城，为某高端电气高压测试实验室，设备系统涵盖交流1000V以上、直流1500V以上高压测试装置，属于典型高压特种用电场景。实验室原有接地系统按照低压标准施工，存在接地环埋深不足、高压接地极布设不规范、材料混用、无辅助接地极冗余等问题，无法满足高压设备故障泄放、绝缘保护、人身安全防护要求。本次工程严格按照 NEC NFPA70 Article 270.53 高压接地规范整体重建，打造符合美标高压体系的标准化接地系统。

NEC 270章节专门针对1000V AC / 1500V DC以上高压系统制定接地与等电位联结规则，适用于高压实验室、储能高压侧、变电站、大功率测试设备等场景。270.53高压接地极施工条款整体逻辑与低压250.53一致，但针对高压故障大电流、高电位梯度做了专项强化，同样保留核心25Ω豁免规则：单根接地极对地电阻≤25Ω可免增设辅助接地极，为高压接地施工的重要验收依据。

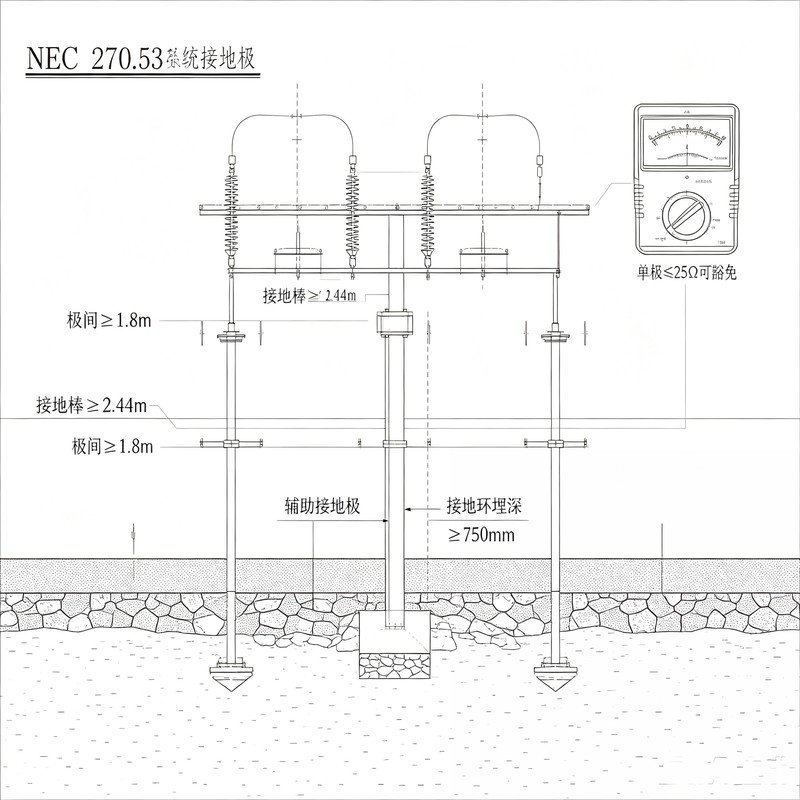

本次施工严格执行高压接地极全套规范：接地棒、板式接地极去除所有绝缘涂层，保证土壤接触导通性；优先埋设于恒定潮湿土壤层；多根接地极间距严格≥1.8m，规避屏蔽效应，提升高压故障电流散流能力。接地棒有效埋深≥2.44m，岩石地质采用沟槽埋设≥750mm；接地环整体埋深≥750mm，均匀均衡实验室区域电位梯度，避免高压故障产生局部高电位。

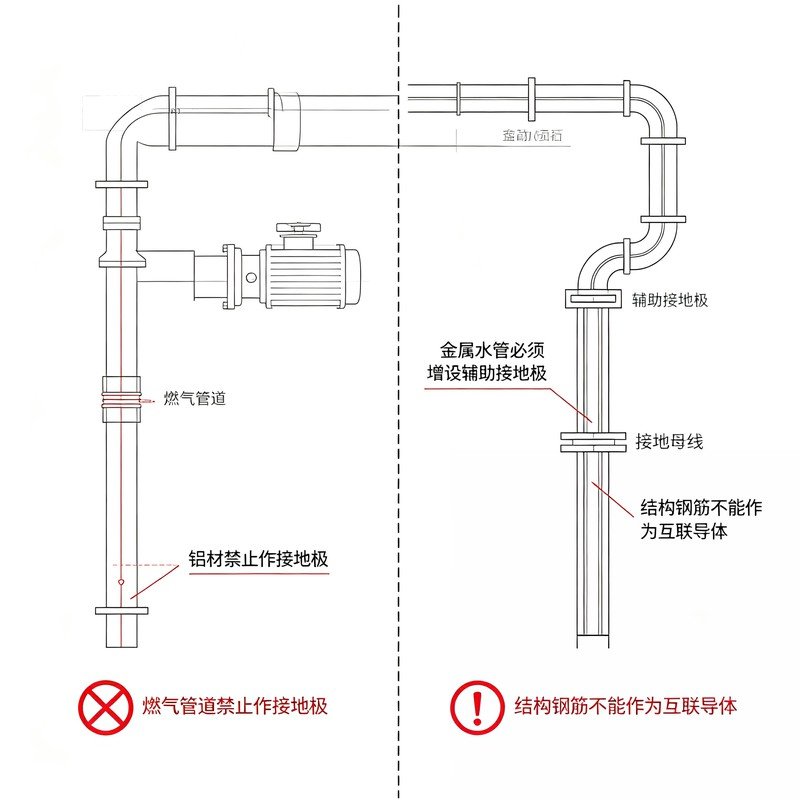

项目严格执行高压接地材料禁用条款：全程杜绝地下燃气管道、铝质材料作为接地极；禁止利用建筑结构钢筋作为接地极互联导体。原有老旧工程存在的金属水管主接地、铝材接地、钢筋跨接等违规做法全部整改，重新布设专用接地极与接地母线，保证高压接地系统独立性、稳定性、安全性。

针对高压辅助接地极跨接线，我方严格按照270.53规格选型：铜导体采用6AWG、铝/铜包铝采用4AWG，保证故障状态下载流能力与机械强度，杜绝高压大电流烧毁、发热、断线隐患。对实验室所有金属构架、设备外壳、接地环、接地极系统做完整等电位联结，消除高压悬浮电位。

工程验收阶段，我方严格区分高低压规范差异：低压参考250章节、高压严格执行270章节；高压25Ω为保护接地极对地电阻，不可与ESD功能地跨接电阻混淆。高压系统不依赖大地作为故障返回通路，全部采用金属导体构建完整接地回路，保障高压测试设备绝缘安全与实验人员人身安全。

项目完工后，实验室高压接地系统阻值稳定、散流均匀、等电位可靠，完全符合NEC高压接地规范，顺利通过第三方高压电气检测验收，满足长期高压实验、大功率设备测试安全运行标准。
