珠三角某精密电子厂EPA防静电接地改造案例｜美标1MΩ接地插头标准化施工应用

本次工程案例位于珠三角东莞某精密电子制造企业，厂区主要生产车规级PCB电路板、精密贴片元器件、传感器模组，车间全线采用美标供电插座体系，生产工位全部规划为EPA防静电工作区。项目进场前，企业长期存在隐性静电损伤问题：产品抽检存在隐性击穿、返修率偏高、实验室静电检测数据不稳定，原有简易接地方式无法满足 ANSI/ESD S20.20、ANSI/ESD S6.1 最新防静电管控标准。本次改造核心内容为全工位更换标准化美标EPA辅助接地插头，建立统一CPG公共接地点系统，彻底解决工位电位不均、静电泄放不规范、工频漏电安全隐患等多项现场问题。

在电子制造、车规元器件测试、PCB维修和精密仪器实验室场景中，静电放电（ESD）是造成元器件隐性损伤、产品可靠性下降、批量返工与客户索赔的核心隐患。传统车间接地多采用单一线缆接地、随机搭接、工位无统一参考地，导致人体、台面、工装、设备之间存在电位差，HBM人体静电、MM机器静电、CDM带电器件静电反复击穿敏感芯片。因此，搭建一套可测试、可溯源、标准化的EPA工位接地系统，是精密电子车间防静电改造的核心工程。

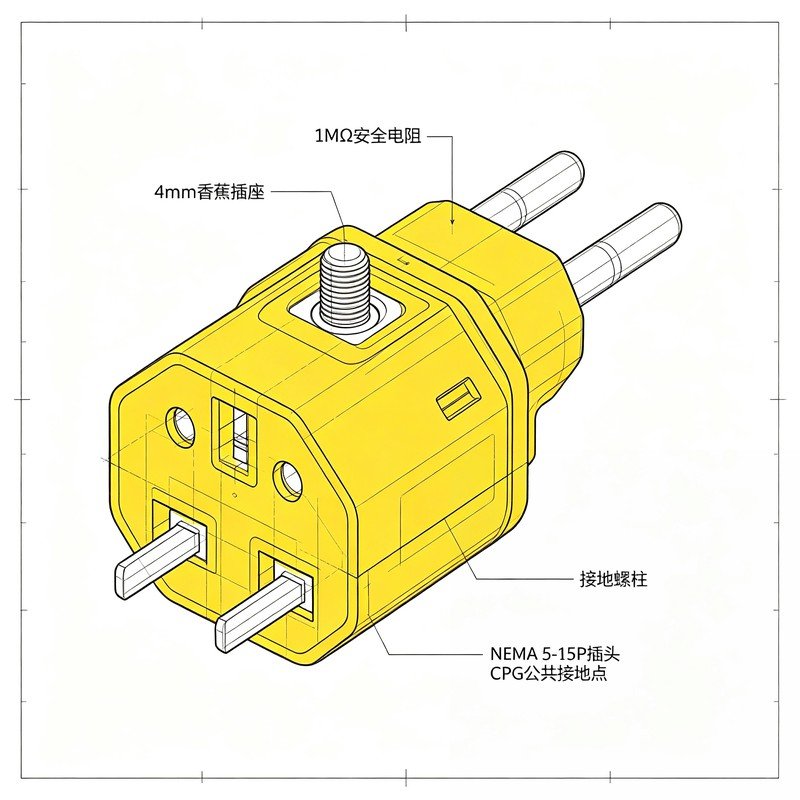

本项目采用的美标EPA防静电辅助接地插头（Earth Bonding Point）为行业标准工位接地装置，黄色高可见度防护外壳，适配车间现有NEMA 5-15R美标电源插座，无需改造墙体线路、无需重新布设地网，适合老旧车间快速改造。设备自带双4mm香蕉插孔+M5接地螺柱，可同时接入防静电手环、防静电台垫、工装接地线，实现单工位多点等电位汇集。产品本体印刷标准标识：“Earth Bonding Point with 1 Megohm resistance / For use in ESD Control”，完全符合美标静电防护工程规范。

该设备最核心的工程设计为内置1MΩ串联安全电阻，也是很多现场工程师容易误解的关键点。常规接地追求低阻抗快速泄放静电，但工位人体直接接触带电体风险极高，若无限流电阻，一旦发生工频漏电、误触市电，220V电压将直接通过人体入地，造成致命触电事故。1MΩ大电阻在静电防护层面几乎无阻碍，高压微电流静电可正常快速泄放；但在工频漏电故障下，可将人体电流限制至微安级别，实现「防静电+防触电」双重安全标准，完全匹配 ANSI/ESD S6.1 工位安全设计要求。

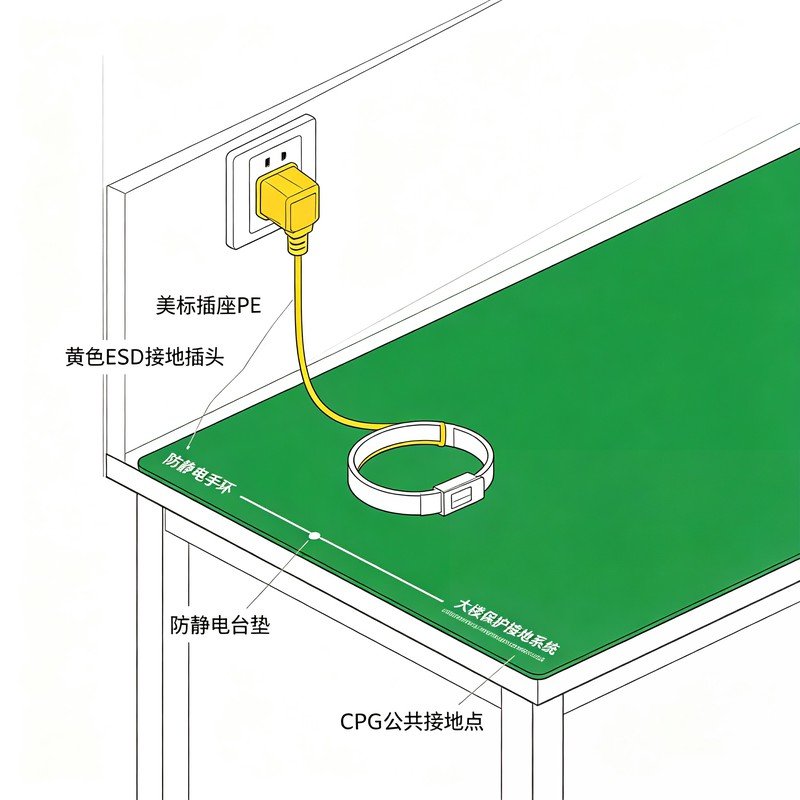

本项目施工逻辑严格遵循美标EPA接地体系：利用厂房原有合格PE保护地作为公共参考地，所有工位静电泄放全部汇总至CPG公共接地点，杜绝多点乱接地、悬空接地、串接接地。改造完成后，工位人体、台垫、夹具、周转材料全部处于同一电位基准，彻底消除工位电位差，从源头杜绝静电击穿隐患。相较于传统独立地网施工，本方案工期短、成本低、可批量落地，适合量产车间、维修工位、实验室常态化防静电管控。

施工验收阶段，我方严格执行美标25Ω跨接电阻标准：ESD功能地与大楼保护地PE之间跨接电阻≤25Ω，现场逐工位实测记录、留存验收数据，确保每一个工位等电位联结合格。同时现场区分三大易混接地体系，杜绝施工误用：美标EPA辅助接地插头为纯功能接地、无供电；IG隔离插座为设备供电降噪、不可作为静电接地；独立地网为高精度实验室专用，三者功能不可替代。

针对项目边界，我方现场明确告知企业：本套插头式接地系统适用于普通电子量产车间、维修工位、常规EPA区域，可满足车规普通元器件生产需求；但企业后续若扩建射频屏蔽室、半导体精密检测室、微波暗室、高精度实验室（接地电阻＜1Ω要求），需配套独立室外ESD地网工程，不可仅依赖插座式接地。

本次改造完成后，车间静电测试数据稳定，工位电位差完全受控，产品隐性不良率大幅下降，顺利通过客户ESD体系审厂、第三方静电检测验收，成为企业标准化防静电工位落地样板工程。
