惠州某电子工厂电子仓敏感元器件货架静电台垫铺设与接地工程案例

一、项目概况

项目地址：广东省惠州市仲恺高新区某电子制造企业

施工区域：电子元器件仓储区（SMT贴片、IC芯片、连接器、传感器等敏感电子元件货架）

施工单位：惠州市惠发科技有限公司

项目需求：解决仓储区货架静电积聚问题，防止敏感元器件被静电击穿、损坏，实现全区域防静电接地达标。

二、施工内容

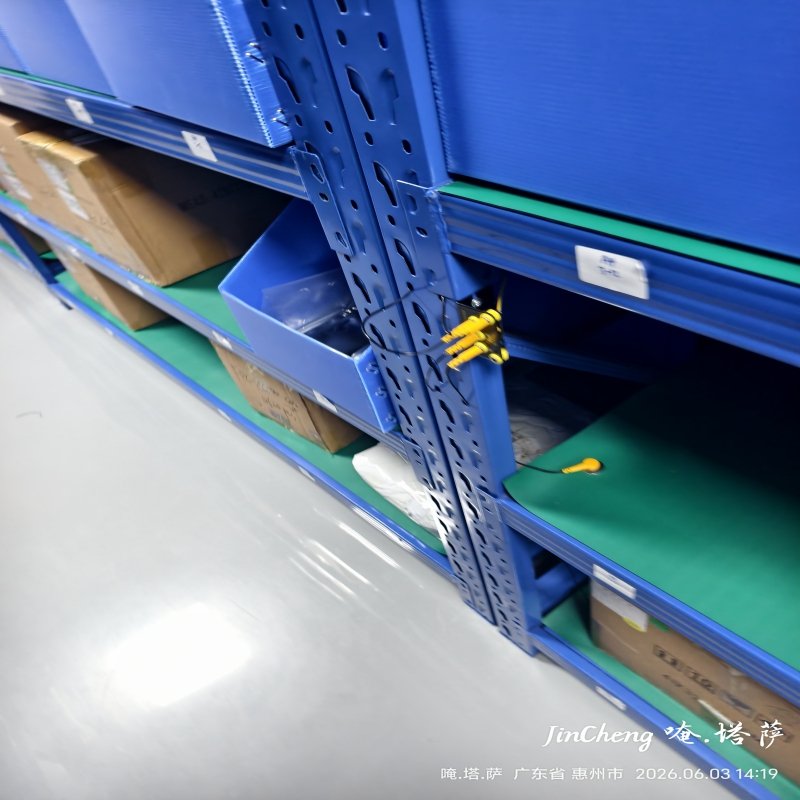

1. 货架台面铺设**防静电橡胶台垫**，表面电阻符合ESD标准，杜绝摩擦起电、静电积累。

2. 所有货架、静电台垫统一做**等电位接地连接**，采用国标BVR黄绿双色防静电专用线。

3. 搭建独立ESD接地网，接地电阻严格控制＜4欧姆，满足敏感元器件仓储防护要求。

4. 接地端子压接、固定、防腐处理，确保长期导通稳定。

三、施工流程

• 现场勘测：确认货架布局、元器件类型、静电源分布、土壤电阻率
• 材料进场：防静电台垫、纯铜接地支线、接地极、黄绿接地线、降阻剂

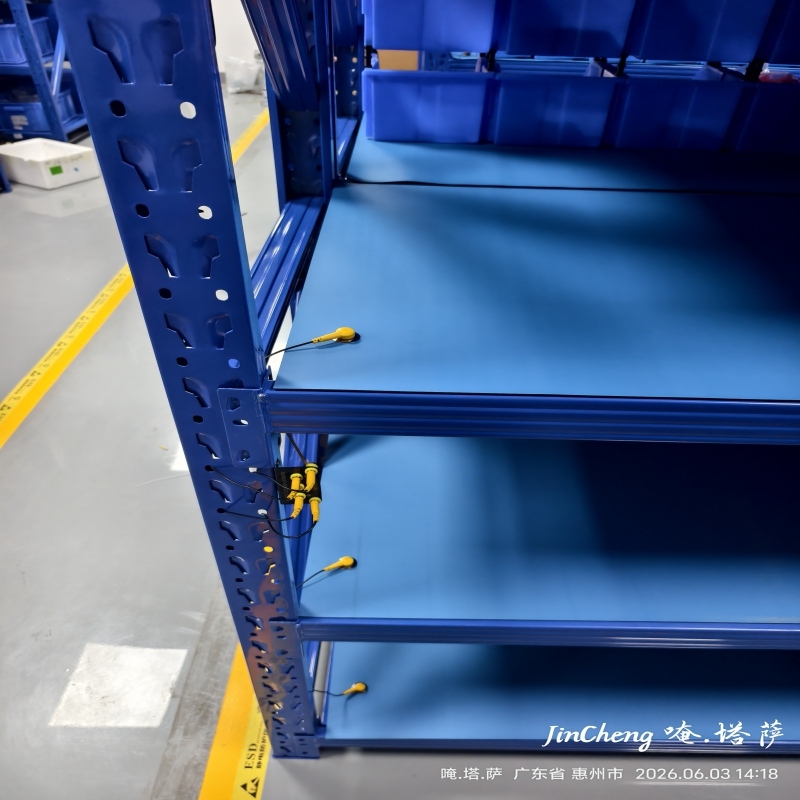

• 台垫铺设：全货架台面满铺，裁剪平整、贴合牢固

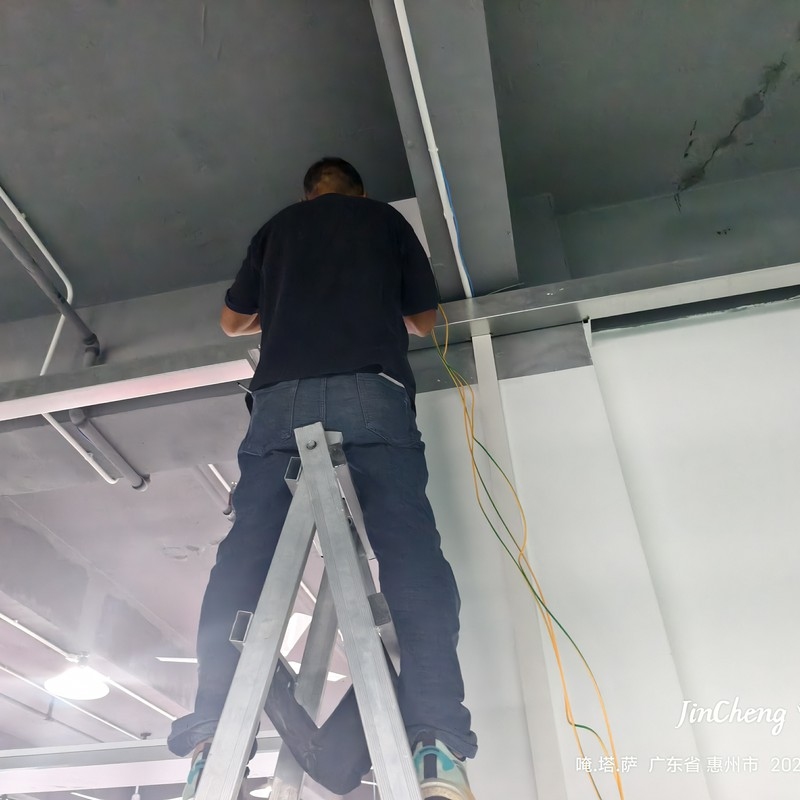

• 接地布线：每列货架独立分支，主干线汇总至接地汇集排
• 接地极埋设：深井接地极+降阻剂，确保阻值达标

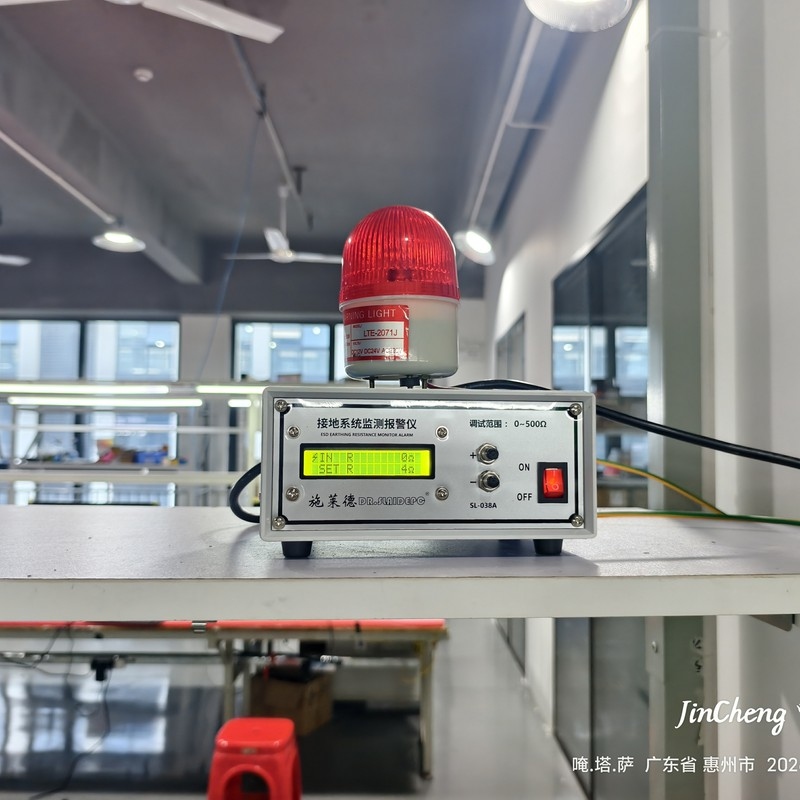

• 检测验收：专业仪器实测接地电阻，全线导通测试

四、项目标准与验收结果

五、项目效果

1. 彻底消除电子仓货架静电积聚风险，保护IC、芯片、传感器等敏感元器件不受静电损伤。

2. 建立标准化防静电仓储环境，符合电子制造企业ESD管控要求。

3. 接地系统长效稳定，无需频繁维护，降低企业生产不良率。

4. 满足客户审厂、验厂、体系认证（ISO/ESD）硬件要求。
