惠州某电子科技组装企业HBM防静电接地施工案例｜人体静电防护接地＜4欧姆工程

一、项目基本信息

二、现场问题与改造需求

• 企业主营消费电子成品组装、PCB板焊接、精密小件装配，车间以人工流水线作业为主，人体活动摩擦产生大量静电，完全贴合HBM人体带电失效模型风险场景。
• 原有接地系统老旧混乱，工位无独立静电泄放通道，员工穿戴无尘服、防静电鞋作业时，人体静电无法快速导入大地，累积静电易造成芯片、电容、二极管等敏感器件隐性击穿。
• 车间流水线台面、防静电手环、防静电地板、周转推车接地不规范，部分点位虚接、断接，人体静电泄放路径不通畅，量产不良率居高不下。
• 客户审核要求车间必须符合HBM人体静电防护标准，搭建完整的工位防静电接地网络，全域接地电阻严格控制小于4欧姆，实现人体静电瞬时泄放。

三、详细施工内容与精细化工艺细节

1. HBM防护专属方案定制

• 现场全面勘测全车间流水线布局、工位分布、人员作业动线，精准排查无接地、接地失效、阻值超标的问题点位。
• 依据HBM（人体带电模型）静电失效防护原理，定制工位点对点静电泄放方案，重点解决人工操作产生的摩擦静电、人体感应静电问题，保证静电泄放快速、均匀、无残留。
• 区分人体静电防护接地与设备动力接地，独立布设ESD专用接地回路，避免强电干扰影响人体静电泄放效率，打造纯净化静电防护体系。

2. 车间全域接地网基础施工

• 新建车间专用独立防静电接地极，采用热镀锌防腐接地桩，垂直埋设深度2.5米以上，周边填充长效降阻剂与细土分层夯实，杜绝杂物回填，稳定控制全域接地阻值小于4欧姆。
• 铺设车间水平接地主干网，采用国标高纯铜接地线作为主干总线，导电性能优异、抗氧化、耐腐蚀，适配长期量产车间高频静电泄放需求。
• 整套ESD接地系统与建筑防雷地、设备保护地物理隔离，无混接、无串接，规避地电位差引发的静电泄放不畅、反向电流冲击问题。

3. 工位HBM防静电专项接地施工

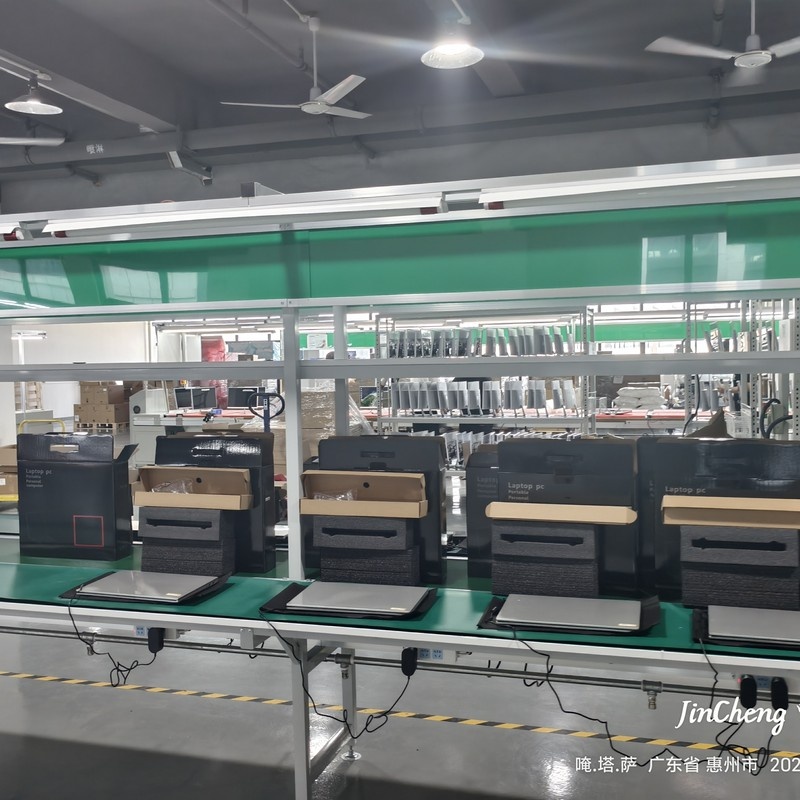

• 所有手工焊接工位、组装工位、检测工位单独布设接地分支线路，采用国标黄绿双色BVR防静电专用线，实现一工位一独立接地回路，杜绝串联接地隐患。

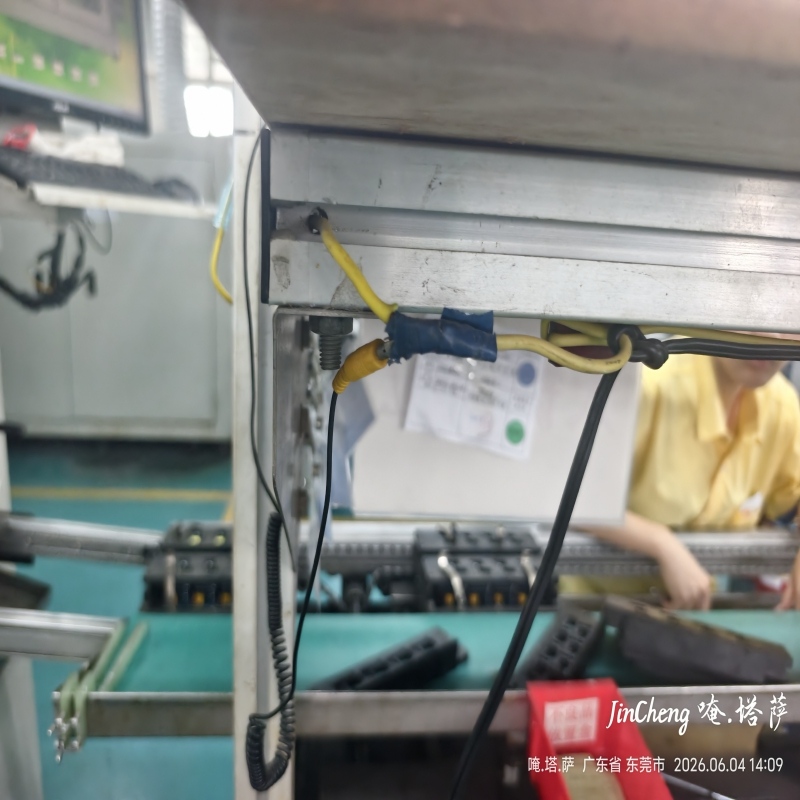

• 全流水线金属台面、工作台支架、工位金属框架全部做等电位跨接，统一接入ESD接地网，消除孤立导体，保证人体接触的所有金属部位均可快速泄放静电。

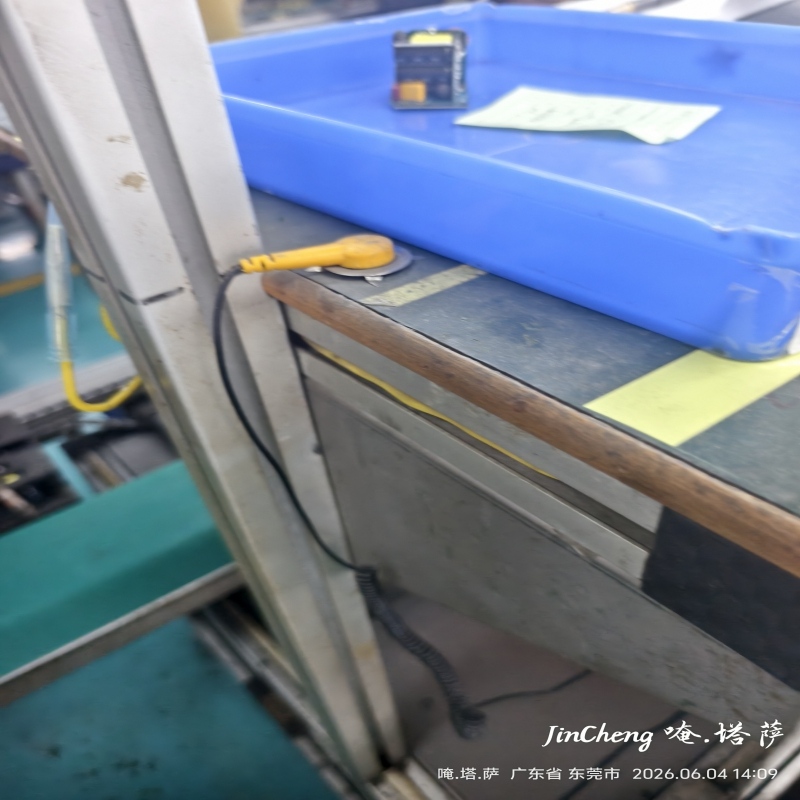

• 所有防静电手环接地插座、防静电地板接地扣、静电台垫接地端子全部重新压接、加固、烫锡处理，修复老旧虚接、氧化、松动点位，保障人体静电泄放通道全程通畅。

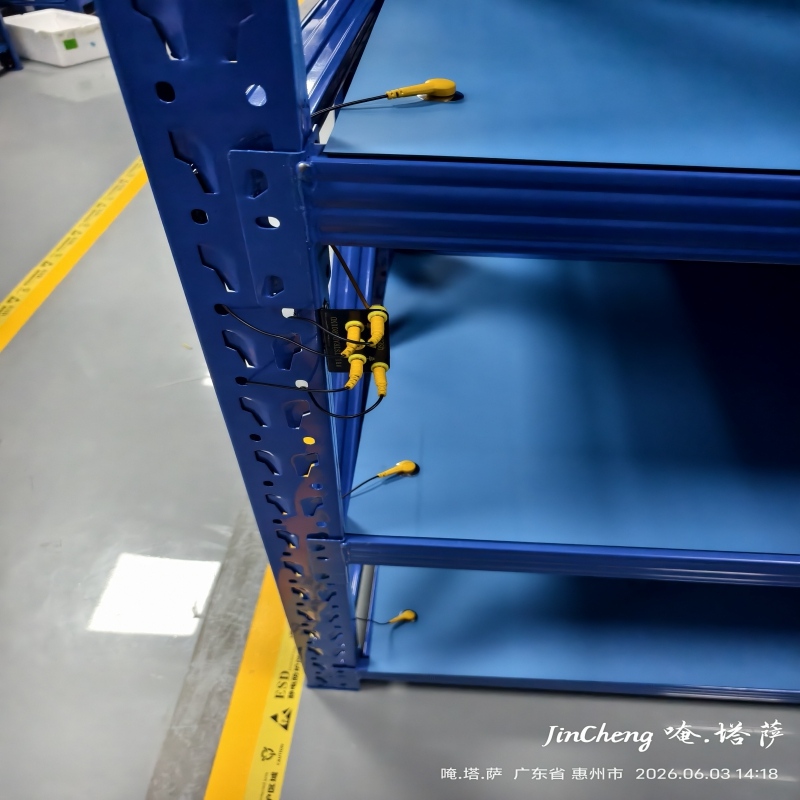

• 物料周转车、工具收纳柜、防静电周转箱支架全部加装接地点位，实现作业全域无死角HBM静电防护。
• 所有线路采用线槽规整布线，横平竖直、固定牢固、无拖地、无破损，符合电子组装车间整洁生产标准，方便日常巡检维护。

4. 收尾优化与标识规范

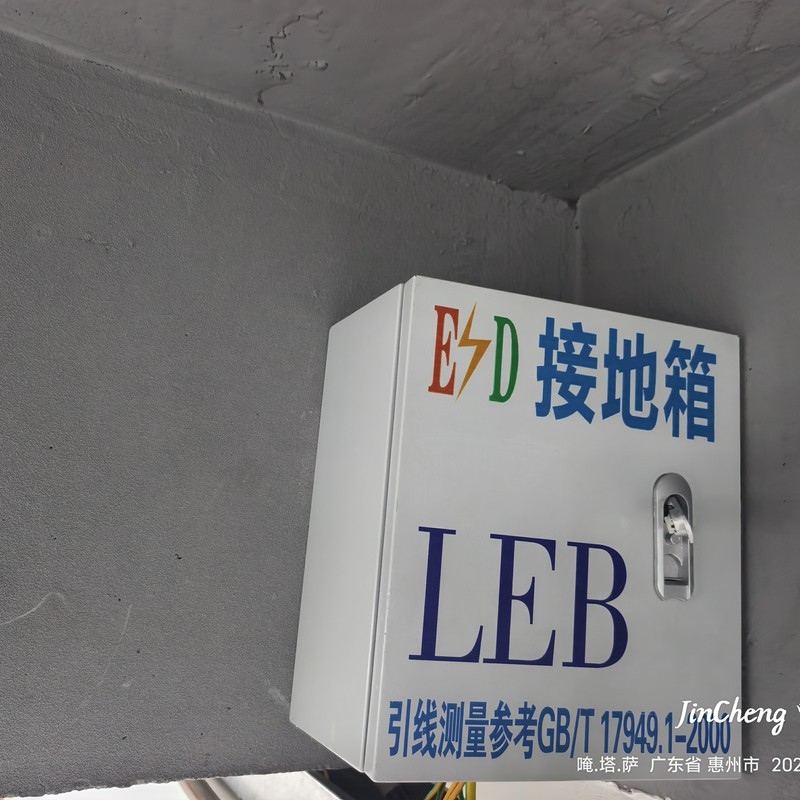

• 对所有接地端子、接地汇集排做防腐、绝缘防护处理，适配惠州潮湿气候，防止端子氧化导致接地失效。
• 划分HBM防静电防护专属区域，张贴ESD防静电警示标识、接地标识、人体静电防护操作规程，规范员工作业流程。
• 全面排查车间隐藏静电源，针对性优化接地点位，杜绝局部静电积聚问题，完善整套HBM静电防护体系。

四、验收标准与检测结果

• 执行标准：ANSI/ESD S20.20、HBM人体静电防护模型标准、GB 12158-2024防止静电事故通用要求、电子车间防静电设计规范
• 系统接地电阻：车间全域稳定小于4欧姆，完全满足人工组装车间HBM静电泄放防护要求
• 静电泄放性能：工位人体静电可瞬时导入大地，无静电残留、无积聚隐患
• 接地系统状态：全车间等电位连接完整，无断路、无虚接、无混接问题，线路规整规范
• 现场作业环境：工位静电风险彻底消除，元器件静电不良问题大幅改善
• 验收结论：整套HBM防静电接地工程一次性验收合格，完全满足量产生产及审厂认证要求

五、项目落地效果

• 彻底解决人工组装作业产生的人体静电隐患，完美适配HBM人体静电防护模型，杜绝芯片、精密小件因人体静电导致的击穿、隐性损坏问题。
• 搭建标准化、规范化的车间ESD接地体系，全工位静电泄放通畅，大幅降低电子产品组装不良率，提升产品合格率。
• 规范的接地布局与可视化防护标识，完全满足ISO体系认证、客户验厂、第三方ESD专项审核标准，助力企业合规生产。
• 接地系统阻值长效稳定，耐潮湿、抗氧化、不易失效，后期运维简单，长期保障量产车间稳定、高效生产。
• 全域等电位防护体系，彻底消除车间静电死角，全面提升车间安全生产等级与产品品质管控水平。
