佛山新能源智造车间室外独立防静电接地及室内LEB接地端子箱安装案例

一、项目概况与现场原有痛点

1.1 项目场地及生产工况

1.2 原有现场故障问题

• 车间各生产工序区域电位不均衡，设备对地存在电位差，频繁引发储能元器件静电微击穿，导致产品不良率波动、生产成本增加；
• 公共地网混杂工业杂波与工频干扰，精密检测设备数据频繁漂移，检测数据无法溯源，不符合新能源产品质检标准；
• 车间无分区LEB等电位端子箱，生产设备、机架、工作台接地杂乱无序，线路不规范，存在极大静电安全隐患；
• 第三方ESD年度验厂、新能源体系稽核时，因缺失独立防静电接地系统与标准化等电位终端，多次审核不通过；
• 传统公共接地阻值极不稳定，佛山多雨潮湿天气下阻值易飘升，静电无法及时泄放，持续影响生产安全。

1.3 项目硬性施工指标

• 新建室外完全独立人工防静电接地网，与建筑防雷接地、动力保护接地物理隔离，接地电阻稳定控制≤4Ω，符合新能源车间防静电标准；
• 依据车间6大生产分区，标准化安装1-6号独立LEB局部等电位端子箱，实现分区独立汇流、全域统一等电位；
• 车间所有设备机架、金属操作台、流水线、防静电配套设施，全部分区接入对应LEB端子系统，无遗漏点位；
• 接地主干采用纯铜优质材质，全程采用放热焊接工艺，杜绝接口虚接、氧化、阻值漂移等常见问题；
• 严格遵循SJ/T10694、GB50611、GB50944等国家规范施工，满足新能源行业防静电施工验收要求。

二、现场标准化整套施工方案

2.1 厂区室外独立防静电接地网施工

1. 优选厂区外围闲置绿化带作为接地施工区域，精准避开建筑基础、地下管线、原有防雷接地体，实现接地系统完全物理隔离，杜绝干扰；

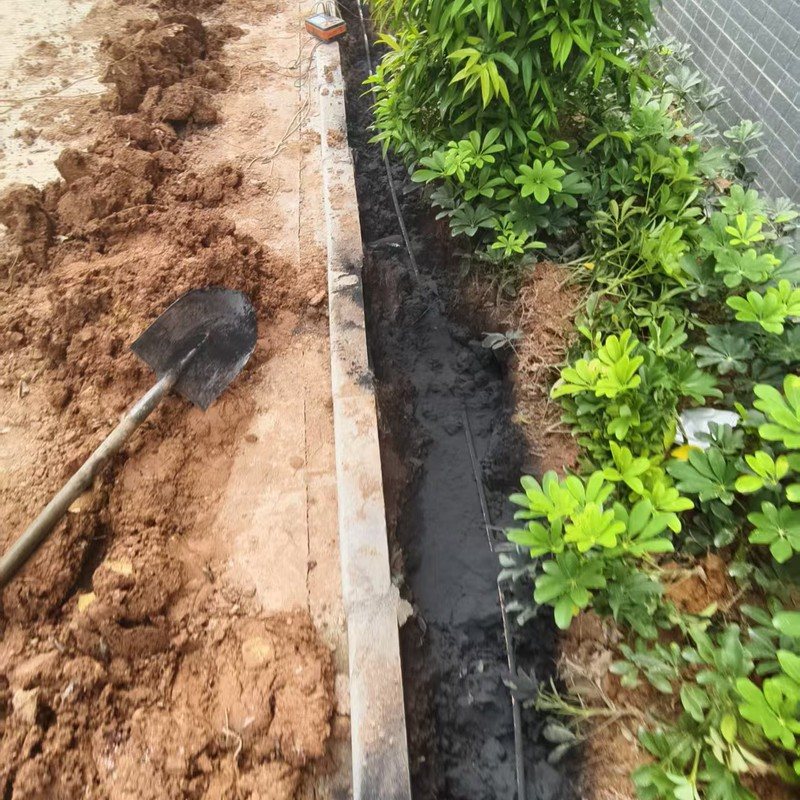

2. 开挖0.8米标准接地沟槽，布设纯铜垂直接地极、95mm²国标裸铜绞线，搭建闭环式独立防静电地网，保障导电稳定性；

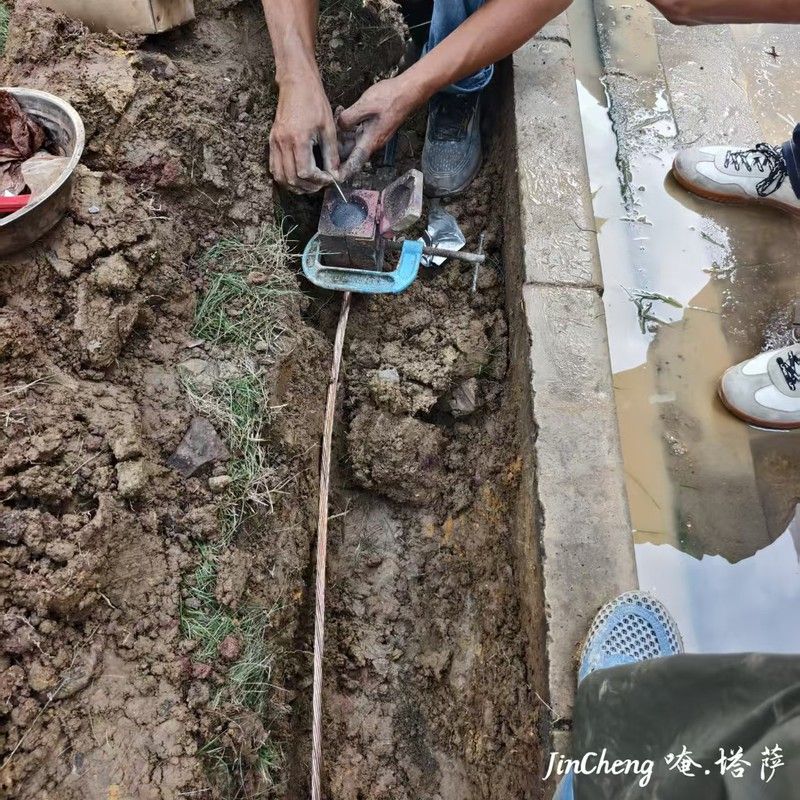

3. 所有金属接头采用放热热熔焊接工艺，实现零接触电阻，焊口做双层防腐、防水、防锈处理，适配佛山多雨潮湿的气候环境；
4. 接地土体周边填充高效长效导电降阻剂，优化土壤导电性能，长期锁定接地阻值，杜绝阻值反弹、飘升问题；
5. 接地主干线穿高压绝缘套管防护入户，全程独立走线，不与动力电缆共槽敷设，彻底杜绝电磁串扰影响精密设备运行。

2.2 室内1-6号LEB等电位端子箱分区安装

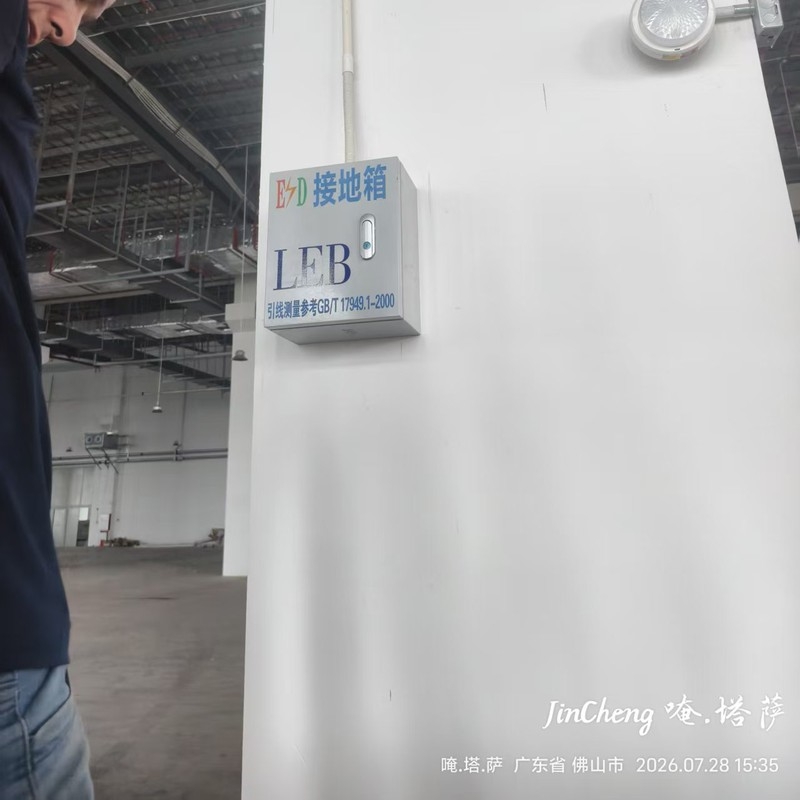

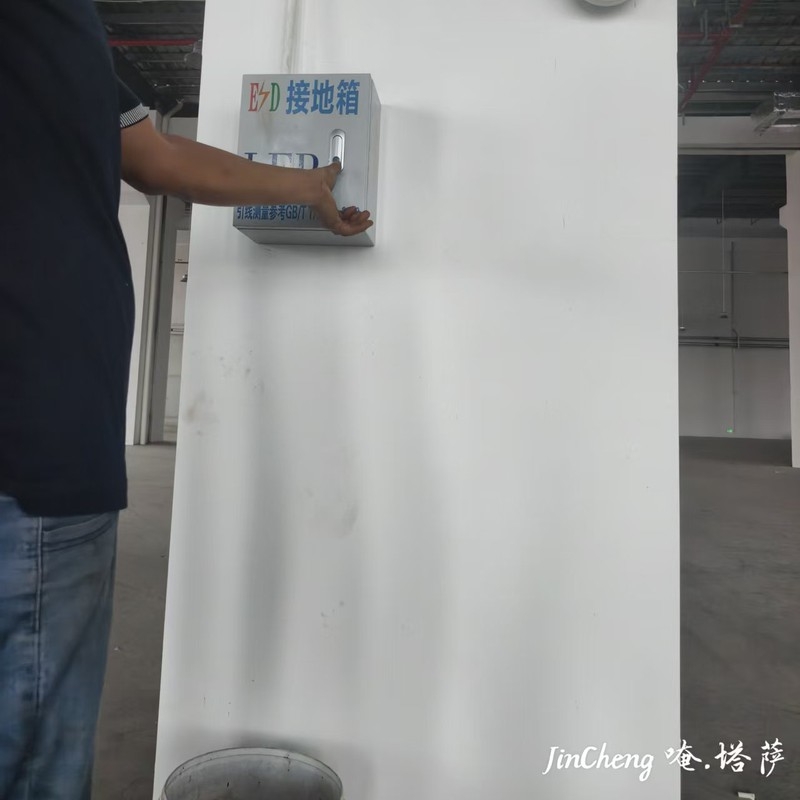

1. 结合车间六大生产工序分区布局，依次标准化布设1号至6号LEB局部等电位端子箱，采用壁挂式安装，布局规整、检修便捷、符合验厂规范；

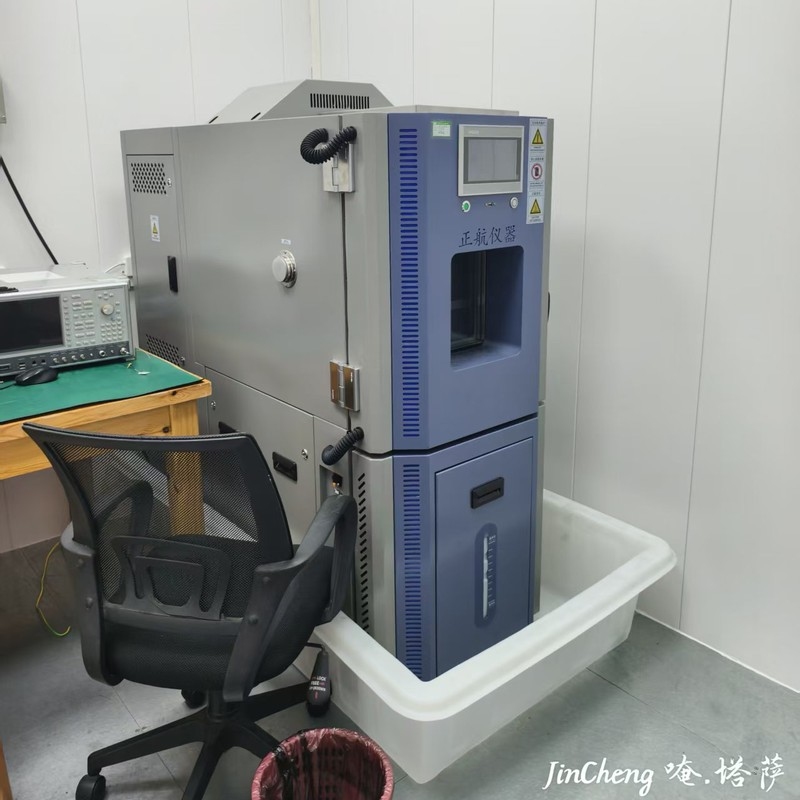

2. 各分区独立布设等电位分支线路，将对应区域流水线机架、金属工作台、精密检测设备、防静电台垫、接地桩，统一归集接入端子箱汇流排；
3. 六大分区LEB等电位系统最终汇总接入室外独立防静电接地主干网，形成车间全域一体化等电位闭环防护体系；
4. 所有接线规范压接、分区编号、标识清晰，全程备案留存，方便后期阻值检测、设备维护与第三方验厂核查。

2.3 全域等电位隐患整改优化

三、工程竣工实测验收数据

• 室外独立防静电接地网实测电阻2.8Ω，远低于≤4Ω的新能源车间标准，接地性能稳定达标；
• 1-6号LEB端子箱各分区接地导通正常，车间全域电位均衡，无任何电位差隐患；
• 车间静电泄放通畅高效，设备电磁干扰、检测数据漂移问题彻底根除；
• 整体施工工艺、线路布局、实测数据完全符合新能源行业ESD审厂规范，项目一次性顺利通过竣工验收。

四、项目落地实际改善效果

• 独立防静电接地系统有效隔绝厂区工业电磁杂波干扰，保障精密设备稳定运行，检测数据精准可追溯，满足产品质检要求；
• 1-6号分区LEB端子箱标准化布设，车间ESD防护体系规整规范，分区清晰，极大提升ESD验厂通过率；
• 彻底杜绝静电击穿元器件隐患，大幅降低新能源产品不良率，有效提升车间生产稳定性与生产效益；
• 采用全铜防腐接地体系，耐潮湿、抗氧化、耐腐蚀，适配珠三角气候，后期无需频繁运维，长期阻值稳定；
• 全套竣工图纸、检测报告、施工记录、资质资料齐全，可完全满足企业年度ESD复审、客户稽核验收需求。

五、惠发科技新能源行业服务范围

• 新能源、锂电、储能生产车间室外独立防静电接地网设计与施工；
• 车间LEB局部等电位端子箱成套安装，支持1-多组分区定制布设；
• 老旧新能源车间ESD接地系统隐患排查、阻值降阻优化、整体整改升级；
• 车间设备等电位跨接、导电铜箔网格铺设、静电泄放系统配套施工；
• 防静电现场检测、阻值复测、全套ESD审厂资料一站式交付服务。
