惠州汽车部件制程车间防静电环氧自流平地坪配套室外独立防静电接地装置施工案例

惠州市惠发科技有限公司，珠三角汽车零部件行业专业ESD防静电系统服务商。主营汽车电子车间防静电环氧地坪、全域导电铜箔网格、室外独立人工防静电接地网、车间LEB局部等电位配套工程；可定制4Ω标准防静电接地系统，免费上门现场勘测、方案设计、一站式施工验收、兜底车企IATF16949审厂资料交付。

一、项目概况与现场原有痛点

1.1 项目场地及生产工况

本项目坐落于惠州仲恺汽车零部件产业园，整车配套电子零部件组装制程车间，主营车载传感器、控制电路板加工装配，产线大量敏感车载微电子元器件，车间长期使用周转推车、轻型叉车通行，对地面耐磨、防静电、洁净度均有硬性要求。

1.2 原有现场故障问题

车间原始地面为普通水泥地坪，无防静电构造，直接接入大楼共用动力防雷联合接地，出现多重生产隐患：

• 人员走动、物料转运产生大量静电荷无法泄放，车载电路板频繁静电击穿，产品不良率居高不下；
• 共用地线存在变频器、注塑设备杂散电流干扰，检测仪器数值波动，无法满足车企来料审核标准；
• 水泥地面起砂积尘，元器件表面附着粉尘，成品检测合格率不达标；
• 第三方IATF16949验厂审核，缺失完整防静电地坪+独立接地系统，多次审核不通过。

客户设备与安环部门统一结论：需整体翻新防静电环氧地坪，配套室外物理隔离独立防静电接地网，构建闭环ESD防护体系。

1.3 项目硬性施工指标

• 车间全域铺设防静电环氧自流平地坪，地面表面电阻稳定控制10⁶～10⁹Ω；
• 室外新建完全独立人工防静电接地网，与建筑防雷地、动力保护地物理隔离，接地综合电阻＜4Ω；
• 车间地面布设6m×6m导电铜箔网格，全部金属操作台、流水线机架做全域等电位联结；
• 户外绿化带施工接地装置，不占用车间行车通道，不中断厂区正常生产排班；
• 全套施工符合GB50944、SJ/T10694、IATF16949汽车行业防静电规范。

二、现场标准化整套施工方案

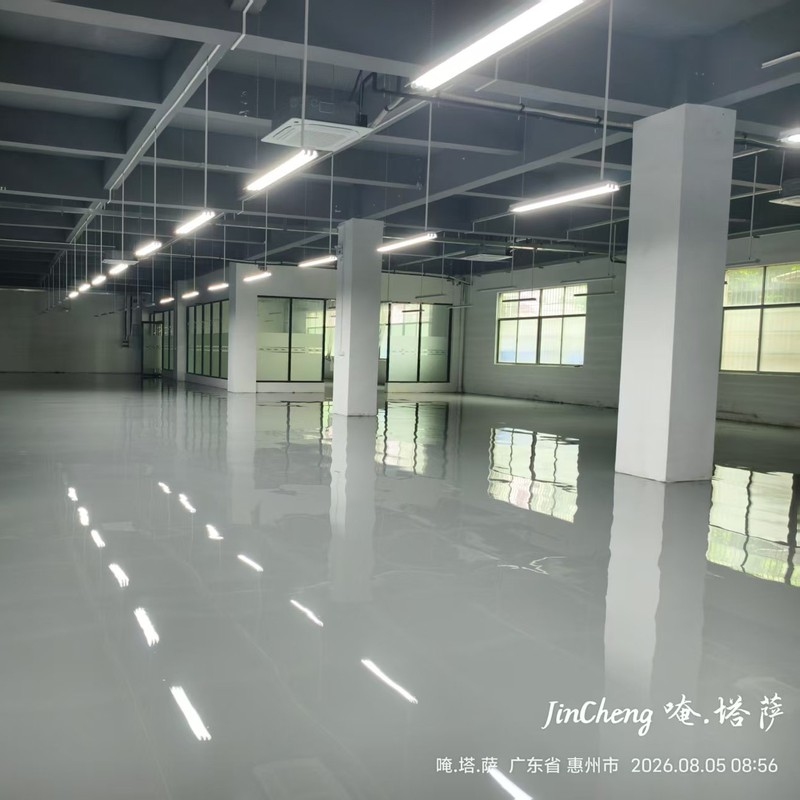

2.1 车间基层处理与防静电环氧自流平施工

1. 水泥地面整体无尘打磨，修补裂缝、坑洞，涂刷封闭底漆杜绝起砂；
2. 全域布设0.15mm厚导电紫铜箔网格，6米方格排布，交叉点位预留接地引出端子；
3. 铺设导电中涂层，刮涂无溶剂防静电自流平面层，无缝一体成型，耐叉车碾压、易清洁防尘；
4. 流水线、测试工位金属支架通过接地支线接入铜箔网格，实现车间全域等电位连通。

2.2 室外独立防静电接地网标准化施工

1. 车间北侧闲置绿化带选定接地施工区域，开挖0.8m标准接地沟槽，隔离建筑原有接地钢筋；

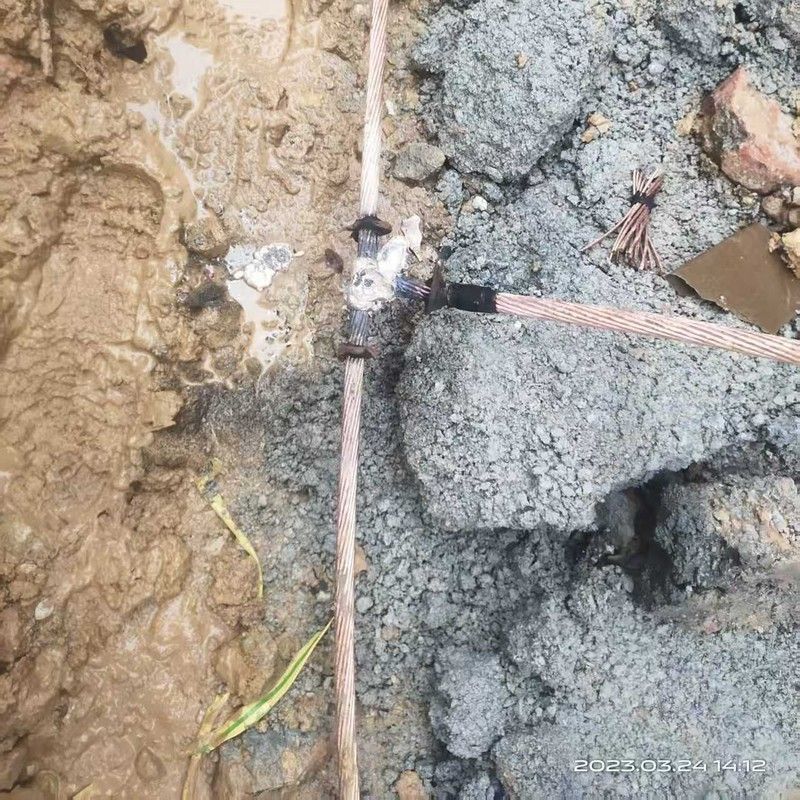

2. 采用紫铜垂直接地极+95mm²裸铜绞线搭建闭环独立地网，所有金属接口全部放热熔模焊接，焊口双层沥青防腐；
3. 接地极周边填充长效导电降阻剂，适配惠州南方潮湿酸性土壤，长期阻值不漂移；
4. 接地总干线穿高压绝缘套管单独入户，全程与动力电缆分隔，杜绝电磁杂波串扰。

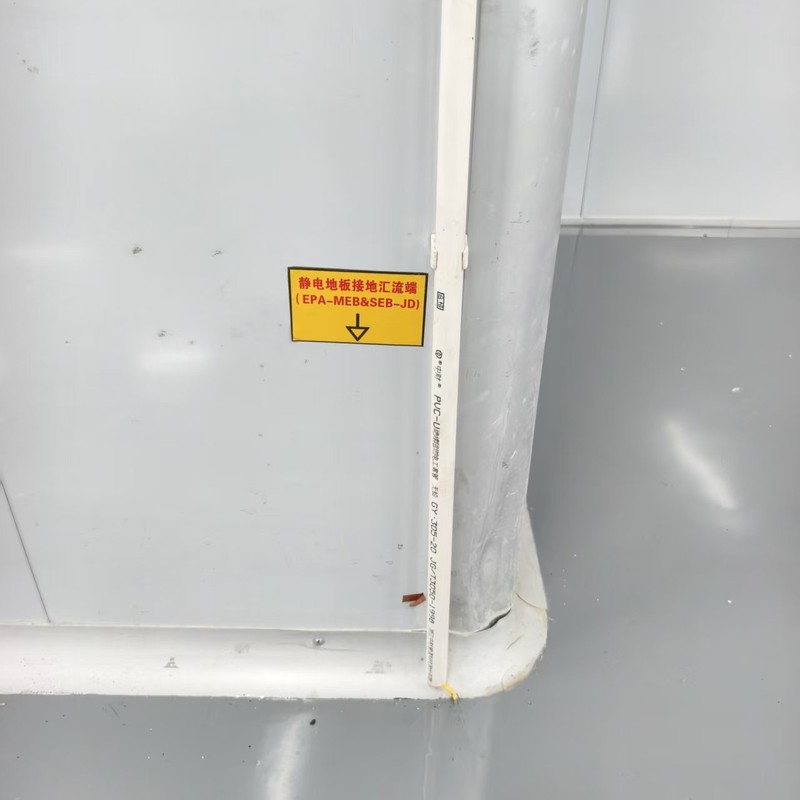

2.3 车间LEB等电位终端配套安装

车间弱电井壁挂专用LEB局部等电位端子总箱，将产线设备、金属工装、防静电台垫、周转车接地线统一归集汇流，统一平衡车间所有金属构件对地电位，消除电位差击穿元器件风险。

三、工程竣工实测验收数据

工程完工后采用专业接地电阻测试仪、表面电阻测试仪多点交叉复测：

• 室外独立防静电接地网综合电阻3.1Ω，达标≤4Ω汽车车间防静电标准；
• 环氧地坪全域表面电阻稳定维持10⁷～10⁸Ω区间，符合ESD耗散型地面指标；

同步完成静电衰减、地电位差、产线元器件通电测试，静电击穿不良问题完全消除，一次性通过车企第三方IATF16949验厂审核。

四、项目落地实际改善效果

• 独立接地网彻底隔绝厂区工业电磁谐波，根除静电击穿车载电路板问题，产品不良率大幅下降；
• 无缝防静电环氧地坪防尘耐磨，适配叉车长期通行，车间清洁维护成本降低；
• 室外全铜防腐接地体系，珠三角潮湿环境长期稳定，接地阻值无反弹，后期极少运维；
• 完整地坪施工、接地网检测、等电位竣工全套资料齐全，长期满足车企年度复审要求。

五、惠发科技汽车行业全域服务范围

• 车载电子零部件组装车间防静电环氧自流平整体工程；
• 室外4Ω标准独立防静电人工接地网设计与施工；
• IATF16949汽车厂ESD静电隐患整改、接地降阻改造；
• 产线等电位铜箔网格、LEB局部等电位端子箱配套安装；
• 防静电阻值现场检测、全套审厂验收资料一站式配套。
